大尺寸三角洲结构RepRap3D打印设备设计

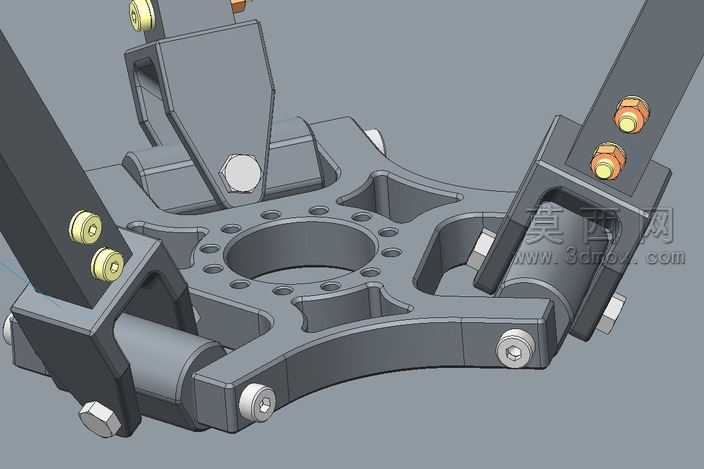

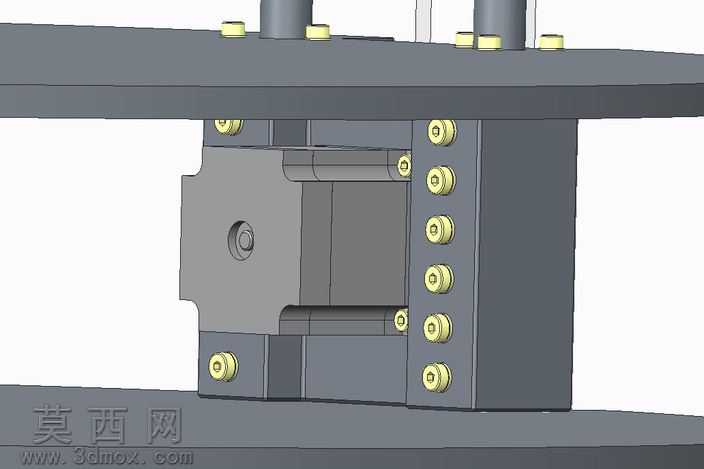

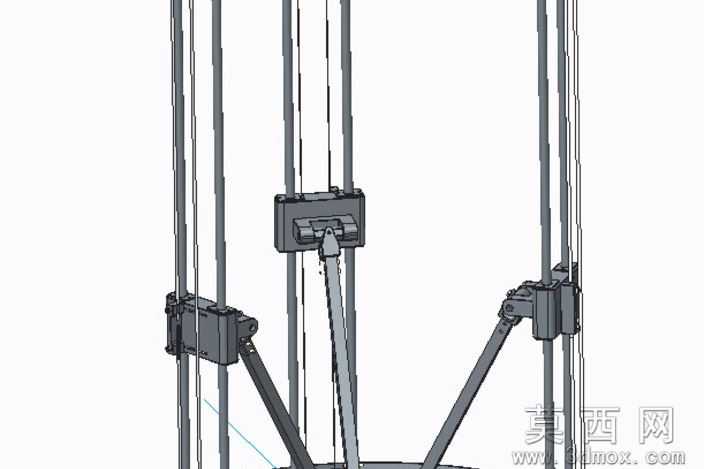

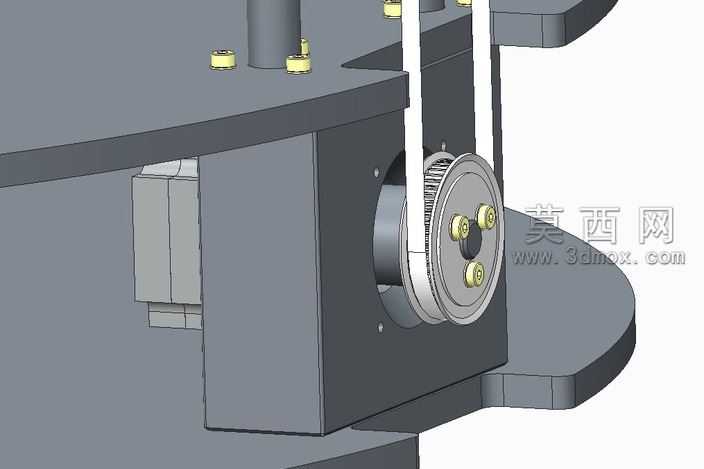

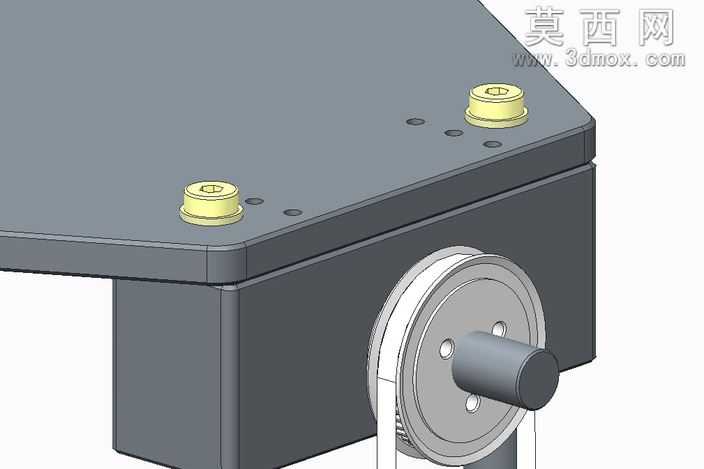

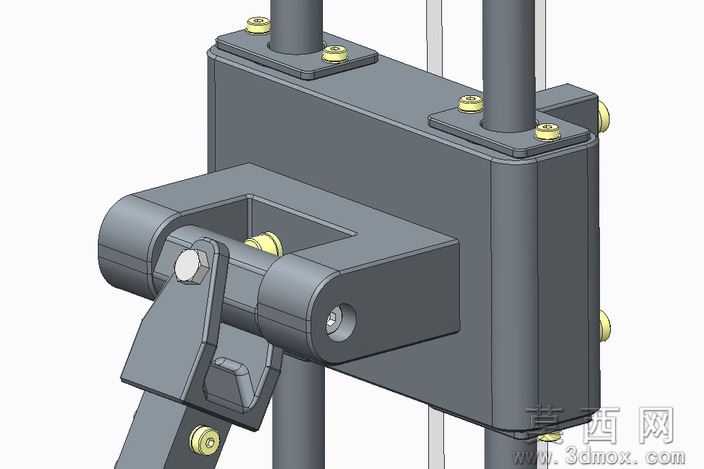

本作品为600x600mm成型尺寸的大规格三角洲构型RepRap 3D打印设备三维建模成果，建模过程围绕并联臂运动结构的核心特性展开，首先完成了整体框架的参数化搭建：采用多根垂直布置的线性光轴作为竖直导向支撑，对每根光轴的安装同轴度、固定座的装配公差进行了精准的尺寸约束，确保三个竖直运动轴的平行度误差控制在合理范围内，避免运动过程中出现卡滞或定位偏差。针对三角洲结构特有的并联传动部分，建模时对每一组滑块组件、鱼眼关节、碳纤维并联臂杆都做了独立的零件建模与装配校验，还原了并联臂两端铰接结构的运动自由度，通过运动仿真验证了三个竖直滑块同步运动时，末端打印头在整个600mm成型幅面内的运动轨迹平顺性，避免了结构干涉问题。在材质与渲染表现上，对光轴部件赋予了抛光金属材质，还原镀铬光杆的光滑金属质感；对滑块、固定座等结构件赋予了哑光工程塑料材质，模拟3D打印自制结构件的表面质感；对并联臂杆赋予了碳纤维纹理材质，体现轻量化臂杆的材质特性；框架部分的连接件则赋予了阳极氧化铝的磨砂金属质感，整体渲染效果清晰区分不同功能部件的材质差异，直观呈现设备的结构层次。设计思路上针对大尺寸三角洲设备的常见痛点做了结构优化：加长了竖直光轴的有效行程，匹配600mm的大成型幅面需求；对滑块的锁紧结构做了加强设计，避免高速运动时滑块出现松动偏移；对并联臂的长度做了精准的参数计算，确保运动学解算的精度匹配大尺寸打印的定位要求；预留了打印头、挤出机构的标准安装位，支持后续拓展不同类型的打印挤出组件，整体建模完整还原了大尺寸三角洲3D打印机的核心机械结构，可用于设备DIY制作的结构参考、运动原理演示以及后续的结构优化迭代。
