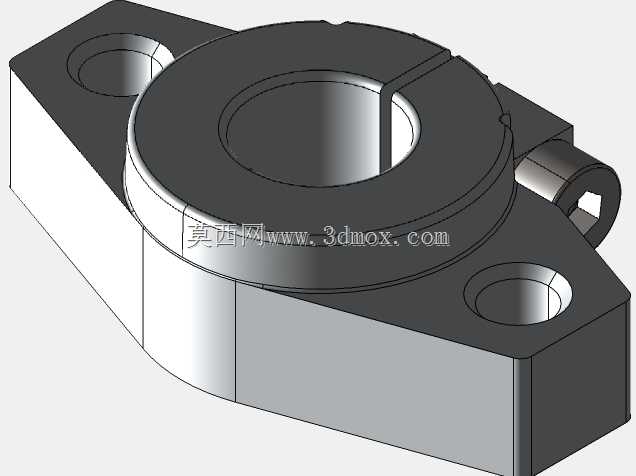

SHF12型开口式菱形轴支座结构设计

这款轴支座是传动系统里常用的径向支撑部件，日常在轻工输送线、小型自动化模组、检测设备的直线轴系布局中出镜率很高，核心作用是为光轴提供稳定的径向约束，避免轴系运转过程中出现径向窜动、挠度超差的问题，同时承担轴系传递来的径向载荷，把受力均匀传导到安装基板上。从结构设计逻辑来看，主体采用菱形法兰布局，两个安装孔分布在夹持孔的对角位置，相比圆形法兰能在保证安装强度的前提下缩小整体占用空间，适配安装空间局促的设备布局场景；夹持段采用开口剖分设计，侧方预留锁紧螺钉位，安装时先将光轴穿入中心通孔，调整好轴的轴向位置与同轴度后，拧紧侧方锁紧螺钉就能让开口处产生弹性形变，抱紧光轴实现无间隙固定，这种设计相比顶丝固定的支座，抱紧接触面积更大，锁紧力分布更均匀，不会在光轴表面产生顶丝压痕，也能承受更大的轴向窜动力，适合有往复运动、小幅振动的轴系工况。设计时特意将夹持段的壁厚做了梯度优化，靠近开口位置的壁厚略薄，保证锁紧时能产生足够的弹性变形量，不会因为刚性过大导致锁紧力不足，而法兰基座部分的壁厚做了加厚处理，保证安装后基座不会因为受力产生形变，维持轴系的同轴度精度。安装边界方面，两个安装孔的中心距适配常规的轻型设备安装孔位标准，安装孔为沉孔设计，使用内六角圆柱头螺钉安装时，螺钉头可以完全沉入沉孔内，不会突出支座表面，避免和周边运动部件产生干涉；中心夹持孔的孔径适配12mm直径的标准光轴，夹持段的轴向长度经过核算，能保证足够的抱紧接触长度，即使在承受额定径向载荷时，光轴和支座内孔的接触压强也在材料许用范围内，不会出现压溃、松动的问题。支座的基座底面做了平面度公差要求，安装时和设备基板完全贴合，避免安装后出现支座倾斜导致轴系卡滞的问题；侧方的锁紧螺钉孔做了螺纹深度优化，保证螺钉拧入后有足够的啮合牙数，不会因为反复锁紧出现滑牙问题。在实际选型应用中，这类支座常搭配直线光轴、导向轴使用，在小型移栽机构、物料分拣设备的导向单元里，成对布置在轴的两端，为轴提供稳定支撑，也可以单个使用作为轴的中间支撑，提升长轴的刚性，降低长轴运转时的挠度。设计过程中还考虑了加工工艺性，整体结构除了开口剖分的缝隙外，没有复杂的异形结构，常规的铣削、钻削工序就能完成加工，适合批量生产，材料一般选用铝合金做阳极氧化处理，兼顾轻量化和防锈能力，也可以根据载荷需求选用45号钢做发黑处理，适配重载工况。
