千升容量农用植保喷雾储液箱体结构

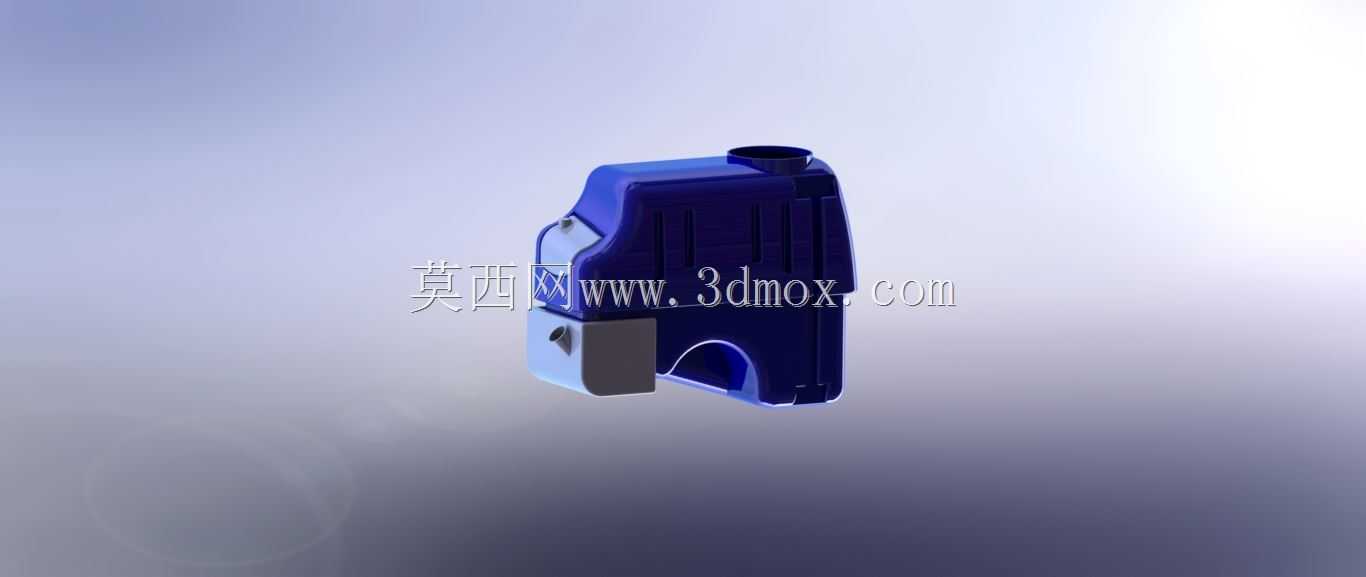

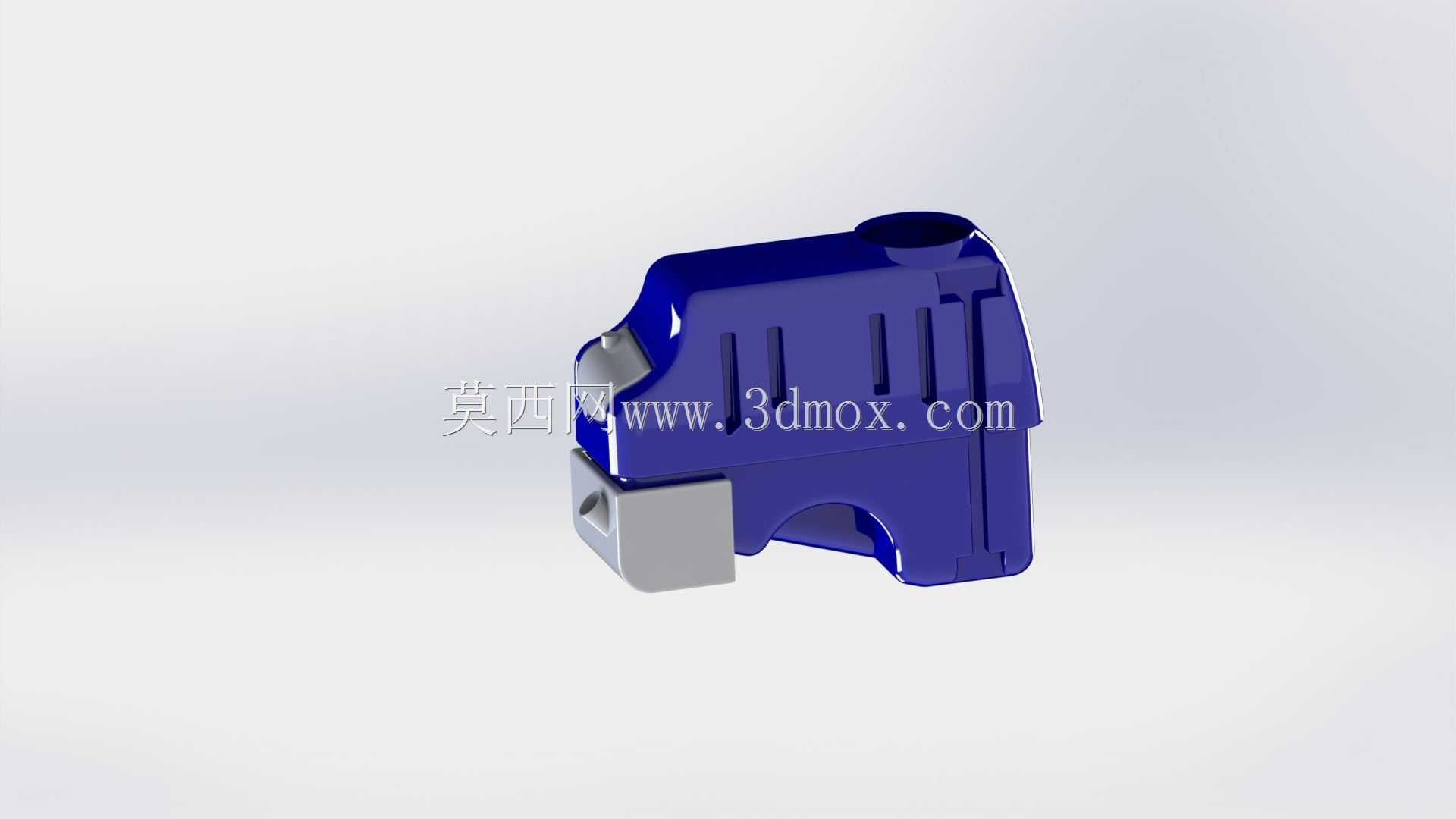

这款千升级储液喷雾箱体，主要面向大田植保作业场景设计，可配套挂载于拖拉机、自走式喷药机等农用作业设备后端，为大面积喷施农药、叶面肥、消杀药剂提供稳定的大容量储液载体，解决常规小容积药箱频繁往返加药、打断作业节奏的痛点，适配连片耕地、果园、农林消杀区域的长周期连续作业需求。从结构设计逻辑来看，箱体采用上窄下宽的类梯形截面布局，重心刻意下移，在设备行进过程中可大幅降低液体晃荡带来的重心偏移风险，避免田间颠簸、坡地作业时机身侧倾的安全隐患。顶部预留的圆形加注口带凸起唇边，可对接快速加液管路，加注过程中药液不易外溢，同时唇边可适配密封箱盖，防止作业行进中液体溅出、落入杂物堵塞管路。箱体侧面的多道竖向加强筋并非装饰结构，是根据满载状态下的液体静压分布做的刚度补强，1000升容量满载时液体静压力接近1吨，加强筋可分散侧壁受力，避免长期使用出现侧壁鼓胀、焊缝开裂的问题，同时筋条结构也可作为安装时的定位基准，方便配套固定卡带快速对位。箱体下部的灰色嵌装结构是集成的泵阀安装位，预留了标准的管路接口安装平面，不需要额外焊接转接支架，出液口位置贴近箱体底部最低处，可最大限度排净箱内残留药液，减少不同药剂混配时的残留交叉影响，也方便作业结束后清洗箱体时排空污水。安装边界方面，箱体底部做了适配标准农机挂载架的定位卡槽，可直接卡装在多数农用作业设备的后悬挂架上，侧面预留的固定耳位间距匹配通用型金属捆扎带尺寸，不需要对挂载设备做额外改装即可完成固定。箱体边角全部做了大圆弧过渡处理，一方面是降低塑料注塑成型时的应力集中问题，另一方面在田间作业遇到树枝、作物剐蹭时，锐角结构容易被勾挂拉扯导致箱体破损，圆弧过渡可有效降低剐蹭损伤概率。在实际使用场景中，这类大容量储液箱除了农用植保喷施，也可配套在环卫消杀、场地降尘设备上使用，箱体的材质选型适配常规农药、消杀剂的弱酸碱特性，不会因长期接触药剂出现材质脆化、渗漏问题。设计时还特意在箱体上部预留了液位观察槽的安装位，可外置透明液位管，作业人员在驾驶位即可快速查看剩余液量，提前规划加药节点，避免作业中途出现断液空泵的问题，保护喷施泵的密封结构不会因空转损坏。
