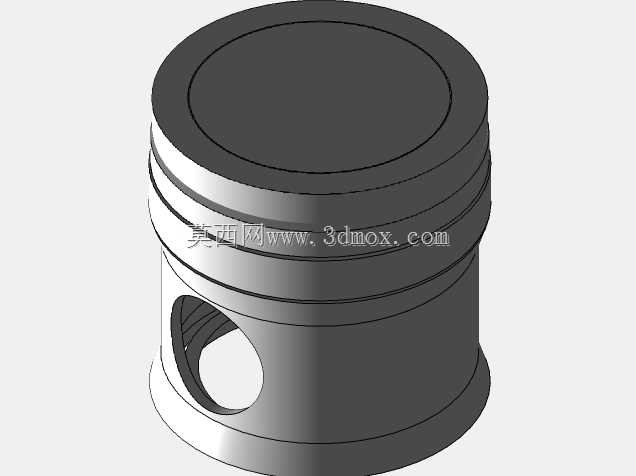

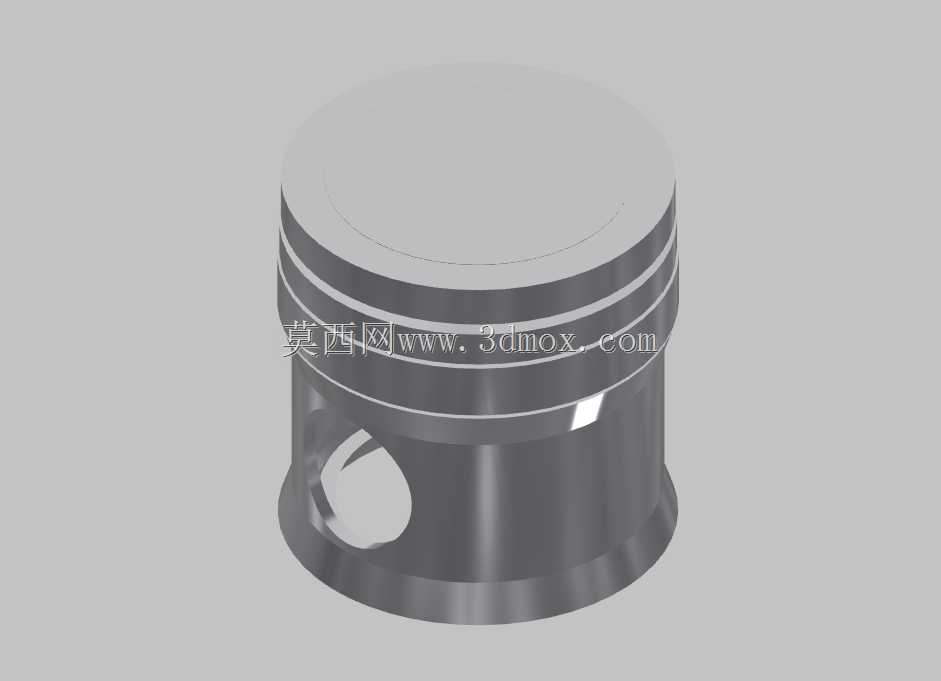

柴油机活塞结构三维设计实体

作为内燃机核心往复运动部件，活塞的设计直接决定柴油机的动力输出效率、运行可靠性与服役寿命，这类活塞主要适配中小缸径直喷式柴油机，广泛应用于农用动力机械、轻型工程机械、固定发电机组等场景，承担着燃烧室密封、燃烧压力传递、热量传导的核心作用。从结构设计逻辑来看，活塞顶部采用浅ω型燃烧室凹坑造型，匹配直喷柴油机的油束喷射角度，能够引导燃油与进气形成均匀的可燃混合气，减少燃烧死区，提升燃油雾化效率；顶部环带区域设计三道环槽，从上至下分别适配两道气环与一道油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的加工精度直接影响活塞环的贴合度与密封性能。活塞裙部设计为变椭圆中凸型面，充分考虑热态下活塞的热膨胀变形量，冷态装配时裙部与气缸壁保留合理配合间隙，热态运行时裙部膨胀后能够与缸壁形成均匀贴合面，既避免冷态敲缸，又防止热态拉缸；裙部开设的活塞销孔采用阶梯式过渡结构，销孔内侧设计有卸载槽，能够分散活塞销传递的交变冲击载荷，减少销孔座的应力集中，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，活塞整体外径与对应气缸套内径保持基孔制配合公差，活塞销孔的同轴度、环槽的平面度、顶部燃烧室的位置度都有严格的形位公差要求，装配时需要与连杆小头、活塞销、活塞环组匹配安装，活塞销与销孔采用分组选配的过渡配合，保证工作温度下能够灵活转动同时无过大旷量。设计过程中需要充分考虑活塞的热负荷分布，顶部直接接触高温燃气，最高瞬时温度可达上千摄氏度，因此环带区域的壁厚设计兼顾导热效率与结构强度，能够将顶部吸收的热量通过活塞环传递至气缸壁，再由冷却系统带走，避免活塞顶部过热出现材料强度下降、积碳加重等问题；裙部的型面修形需要匹配活塞运行过程中的侧推力方向，在做功行程承受侧向压力的区域适当加大贴合面积，降低单位面积比压，减少裙部磨损。这类活塞的三维建模过程需要重点还原各部位的过渡圆角、卸载结构、环槽倒角等细节，这些细微结构直接影响活塞的应力分布与疲劳寿命，不能做简化处理，否则后续做有限元仿真分析时会出现应力计算偏差，无法指导实际生产加工。
