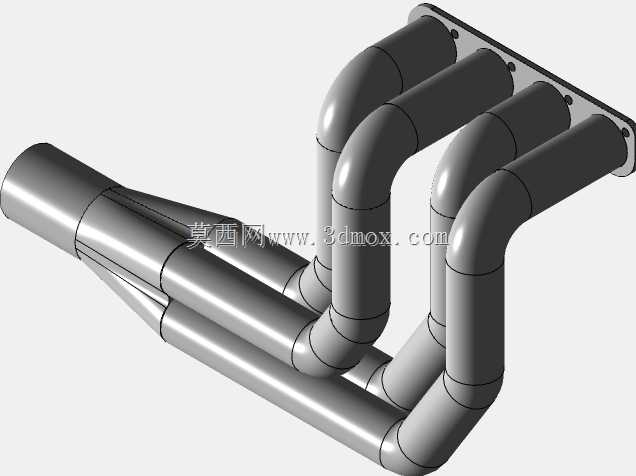

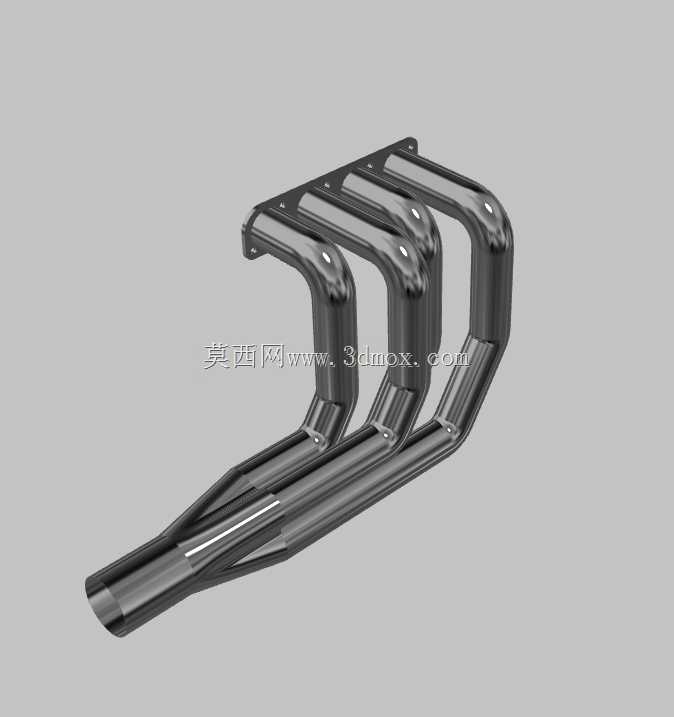

四缸发动机排气歧管结构三维设计

　　做动力系统结构设计的同行都清楚，排气歧管是内燃机进排气系统里直接影响排气效率、发动机输出特性的核心构件，这套四缸机型用的排气歧管结构，在设计阶段就需要兼顾多缸排气干涉抑制、安装空间适配、热形变补偿、流道阻力优化几个核心维度，不能只照着管路走向画曲面就完事。

　　先从实际装车的应用场景说，这类等长走向的四出一排气歧管，多用于小排量直列四缸自然吸气或者低增压机型，不管是乘用车辆的动力舱布置，还是小型非道路移动机械的内燃机配套，都要先卡准动力舱的安装边界：法兰端直接对接气缸盖的排气道口，四个进气接口的中心距必须和缸盖排气道的孔位完全一致，法兰面的平面度公差要控制在0.1mm以内，避免高温工况下出现密封失效、排气泄漏的问题。很多新手建模的时候容易忽略法兰面的螺栓过孔位置，这套结构的法兰上预留的四个安装孔位，完全匹配主流1.5L-2.0L排量直列四缸缸盖的固定点位，孔位周边做了局部加厚处理，抵消螺栓紧固时的压应力，避免长期使用后法兰变形。

　　再看管路的设计思路，四个支管采用逐步汇流的结构，没有直接把四个气道怼到一起，就是为了避免各缸排气过程中出现气流干涉——要知道四缸发动机的点火顺序多为1-3-4-2，相邻点火气缸的排气脉冲如果在管路里互相冲击，会直接增大气流阻力，导致排气不畅，拉低发动机的充气效率。这套结构的四个支管长度做了等长优化，每一段的弯折曲率都经过流道阻力校核，弯折处全部采用大圆弧过渡，没有直角弯折结构，尽可能降低排气气流的沿程阻力，让每个气缸排出的废气都能以相近的阻力到达汇流端，保证各缸排气背压一致，避免出现个别缸扫气不彻底的问题。

　　从安装边界来看，这套歧管的整体轮廓完全避开了动力舱内的周边部件干涉区：管路外侧的弯折弧度预留了和防火墙、发动机悬置、冷却管路的安全间隙，哪怕是发动机运行过程中出现的整机振动位移，也不会和周边构件发生剐蹭。管路靠近缸体的一侧做了内收处理，不会和发动机的缸体加强筋、机油滤清器安装位产生空间冲突，汇流后的出口端朝向变速箱侧，方便后续对接三元催化器或者排气前段管路，出口法兰的尺寸也匹配常规的三元催化器入口规格，不需要额外做转接结构。

　　结构细节上，管路外壁做了等壁厚设计，壁厚参数匹配铸铁或者不锈钢焊接两种加工工艺的要求，如果是采用铸铁铸造工艺，壁厚均匀可以避免铸造过程中出现缩孔、冷隔缺陷；如果是采用不锈钢弯管焊接工艺，等壁厚的管材也方便弯管加工时控制形变率，不会出现弯折处管壁过薄、强度不足的问题。四个支管和法兰连接的位置做了圆弧过渡的加强结构，避免长期承受高温热交变应力后，在焊缝或者铸造圆角位置出现开裂——毕竟排气歧管工作时直接接触800-900℃的高温废气，冷机热机的温度交变很容易在应力集中位置产生疲劳裂纹，这些过渡圆角的设计就是为了分散应力，提升构件的疲劳寿命。

　　另外这套结构的安装支架直接集成在歧管本体上，支架的固定点位对接缸体侧面的预留安装位，不需要额外设计独立的固定支架，减少了装配时的零件数量，支架和管路连接的位置也做了缓冲形变的弯折结构，可以吸收一部分管路受热后的膨胀量，避免热胀冷缩产生的应力直接拉扯法兰面的密封结构。很多人做排气歧管设计的时候容易忽略热膨胀的补偿，全刚性固定的结构在高温下会产生很大的内应力，轻则拉坏密封垫，重则导致管路开裂，这套集成支架的结构刚好预留了微量的形变空间，不需要额外加装膨胀节就能满足常规工况下的热补偿需求。

　　从流道的内部结构来看，四个支管在汇流位置的交汇角度做了优化，气流在汇流腔里不会形成紊流区，废气排出时可以顺着管路走向顺畅流向出口，减少排气阻力的同时，也能降低排气噪声，不需要额外在歧管位置增加降噪结构。整个管路的内壁光滑过渡，没有台阶或者凸起结构，避免气流在凸起位置产生涡流，既可以降低阻力，也能减少积碳在管壁的附着，长期使用后不会因为积碳堆积导致流道截面积变小，影响排气效率。

　　实际选型适配的时候，这套结构可以直接匹配多数直列四缸汽油机的安装尺寸，不需要做大幅修改就能用于原型机的台架试验，建模时的所有特征都保留了参数化关联，如果需要调整支管长度、管径或者法兰孔位，只需要修改对应参数就能快速衍生出适配不同排量机型的变体结构，对于做动力系统改装或者原厂配套设计的工程师来说，可以大幅缩短前期结构设计的周期，减少重复建模的工作量。需要注意的是，如果是用于高增压的性能机型，还需要在现有结构基础上适当增加管壁厚度，同时调整汇流腔的容积，匹配更大的排气流量需求，但对于常规的民用动力机型来说，这套结构的强度、流道特性、安装适配性都已经满足使用要求。
