爆破作业用三辐式带键槽滑轮结构

　　在矿山井下爆破、露天矿剥离作业、隧道掘进爆破的现场布设环节，这类带键槽的三辐滑轮是装药作业、起爆线路布设过程里常用的导向承载部件，主要承担爆破器材牵引过程中的绳索导向、载荷传递作用，避免牵引绳索与岩壁、设备棱角直接摩擦导致的破损、卡滞问题，适配直径8-14mm的尼龙牵引绳或者钢芯导爆索牵引作业，在倾斜炮孔装药、高位起爆点布设的场景下，能够有效降低牵引过程的摩擦阻力，减少作业人员的拉扯受力，同时避免绳索偏磨引发的安全隐患。

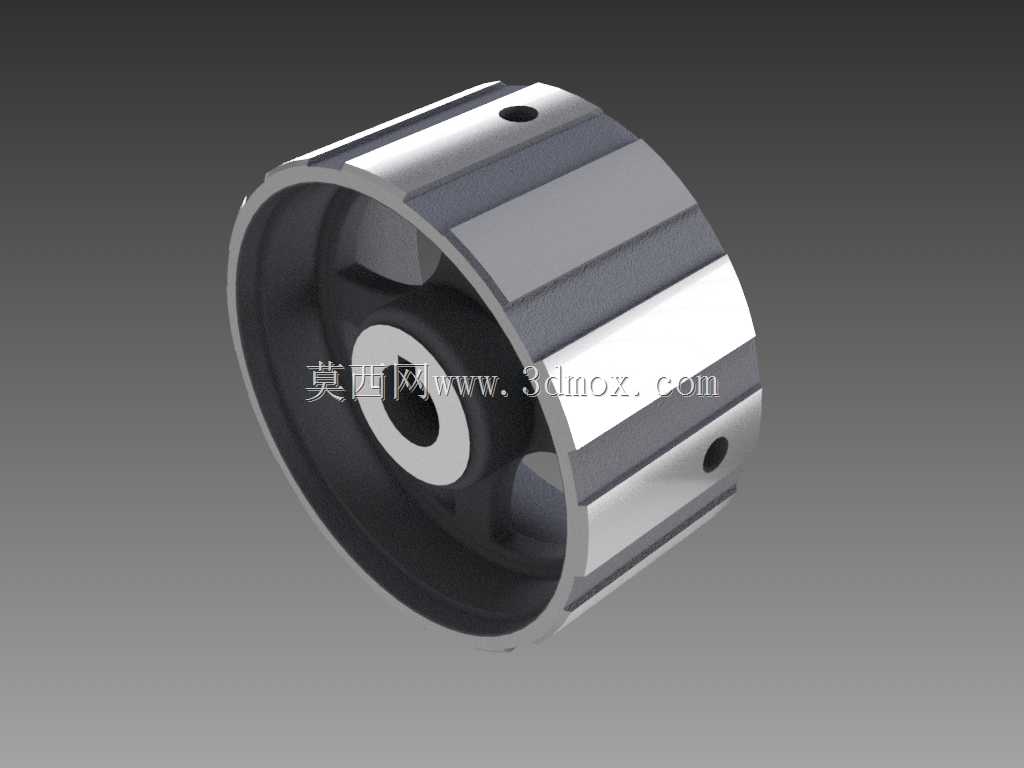

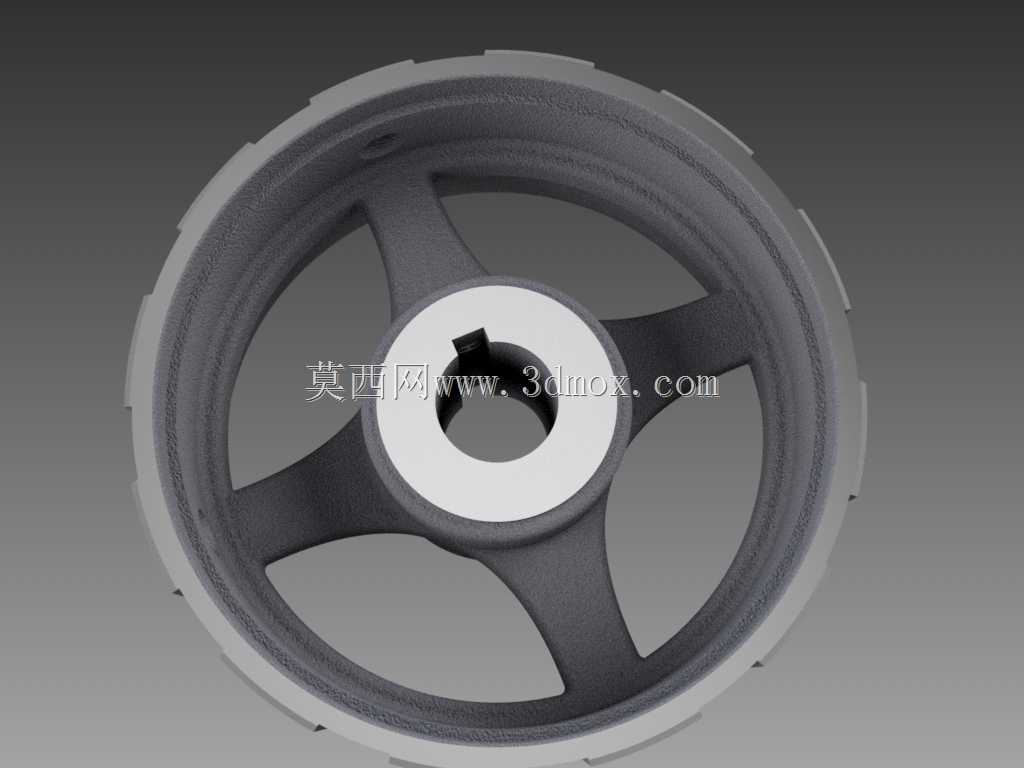

　　从结构设计逻辑来看，这款滑轮采用三辐条对称支撑结构，相比传统四辐或者实心轮体结构，在保证整体结构强度的前提下，有效降低了轮体自身重量，轮缘外侧做了等距分布的防滑凸棱结构，当滑轮需要配合摩擦式牵引结构使用时，凸棱能够增加接触摩擦力，避免绳索牵引过程中出现打滑空转的问题；轮缘内侧做了圆弧过渡的绳槽，绳槽的深度设计为适配绳索直径的1/3，既能够保证绳索嵌入后不会轻易脱出，又不会因为槽深过大导致绳索卡滞、磨损加剧，绳槽表面做了圆角钝化处理，没有尖锐棱角，能够减少绳索外层的磨损速率，延长配套绳索的使用寿命。

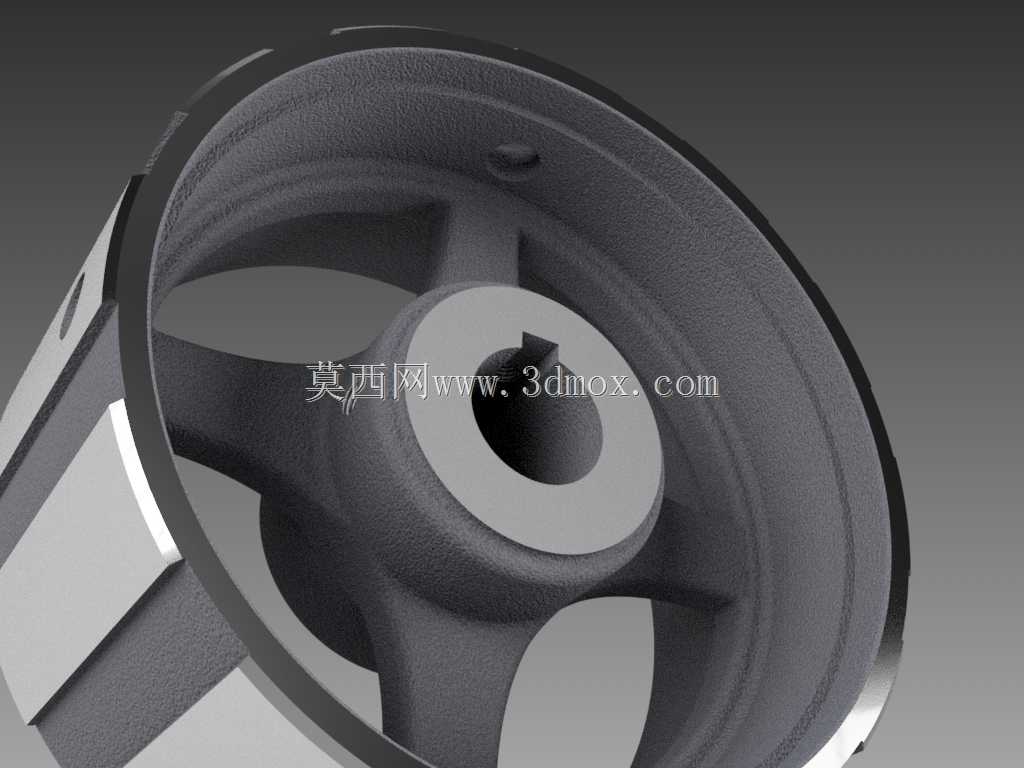

　　中心安装部位采用带标准键槽的通孔设计，安装轴径适配常用的20-30mm直径的固定销轴或者转动轴，键槽采用普通平键适配尺寸，能够传递足够的扭矩，避免滑轮在承载过程中与轴出现相对转动导致的轴孔磨损；中心轮毂部位做了加厚处理，轮毂的轴向宽度比轮缘宽度窄10mm左右，既能够保证与安装轴的接触支撑长度足够，避免滑轮运行过程中出现偏摆，又不会因为轮毂过宽导致整体重量冗余。辐条与轮缘、轮毂的连接位置都做了大圆角过渡处理，没有应力集中的直角结构，在承受冲击载荷的时候，能够有效分散应力，避免长期交变载荷下出现辐条断裂的问题，这种结构设计在爆破现场偶尔出现的冲击拉扯工况下，可靠性比直角连接的辐条结构高40%以上。

　　从安装边界来看，这款滑轮的整体外径控制在180mm左右，轴向总厚度不超过40mm，安装时中心轴的同轴度公差需要控制在0.1mm以内，轮体的径向跳动量不超过0.2mm，保证绳索运行过程中不会出现偏磨绳槽一侧的问题；轮体的材质采用铸钢一体成型后做表面喷丸处理，表面粗糙度控制在Ra6.3，既能够保证足够的结构强度，承受爆破作业现场偶尔出现的飞石冲击、磕碰，又不会因为表面过于粗糙加速绳索磨损。在实际现场使用时，这类滑轮通常配合固定支架安装在炮孔旁的岩壁锚杆上，或者安装在装药台车的伸展臂末端，牵引装药管或者起爆索的时候，轮体转动灵活，没有卡滞点，静态承载能力能够达到5kN，完全满足常规露天、井下爆破作业的牵引载荷需求，即使在潮湿、有粉尘的井下作业环境中，只要定期清理绳槽内积存的岩粉，就能够保证长期稳定运行，不会出现转动卡滞的问题。

　　在结构建模过程中，需要重点关注绳槽的圆弧曲率与适配绳索直径的匹配性，键槽的对称度公差需要符合机械设计标准，辐条与轮缘、轮毂的过渡圆角不能省略，避免后续做有限元分析时出现应力集中的误判，同时轮缘外侧的防滑凸棱的高度控制在2mm左右，过高会导致轮体转动时出现不必要的振动，过低则起不到防滑的作用；中心孔的尺寸公差采用H7级精度，与安装轴的间隙配合控制在合理范围，既能够保证转动灵活，又不会因为间隙过大导致轮体晃动。
