一体式气体保护自动焊接作业设备

　　这套自动焊接设备的三维结构，完全围绕车间实际焊接作业的落地需求搭建，没有冗余的装饰性设计，每一处结构都对应现场使用的实际痛点。日常在五金加工、小型钢结构件预制、汽配零部件补焊这些场景里，这类设备能替代手持焊枪完成重复性高的焊缝作业，相比人工操作，焊道成型一致性更好，也能减少焊工长时间持枪的劳动强度，同时降低弧光、焊接烟尘对操作人员的直接伤害。

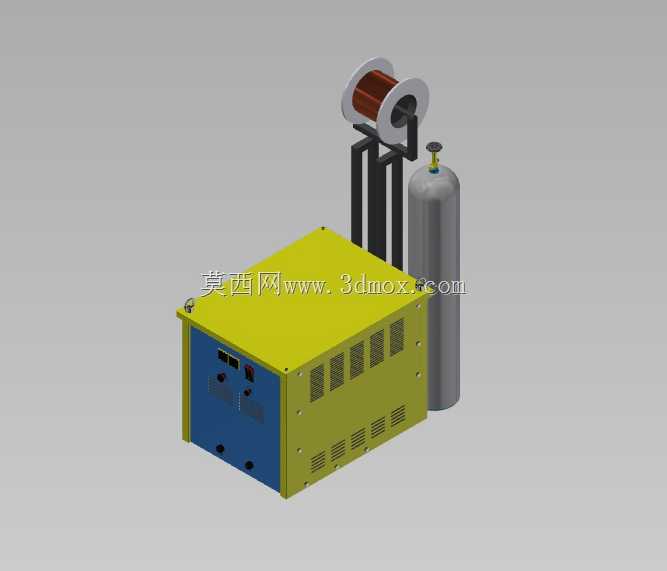

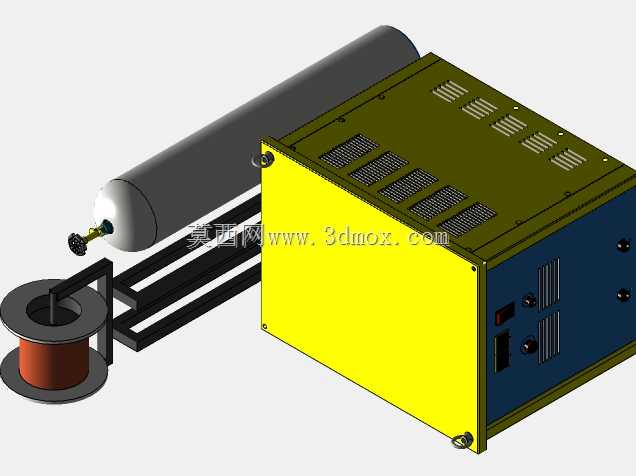

　　从结构布局来看，整套设备采用一体式集成设计，下部主机柜体采用方钢框架搭配薄钢板折弯蒙皮的结构，柜体正面设置操作面板区域，预留了电流调节旋钮、电压显示屏、焊枪接口、气体输出接口的安装位，面板下方开设通风散热孔，对应内部逆变焊接模块、整流元件的散热需求，避免长时间大电流作业时元件过热降额。柜体侧面同样开有阵列式通风槽，配合内部轴流风扇形成贯穿式散热风道，保证连续作业时的热稳定性。柜体顶部为平整安装台面，用来固定送丝机构的支架，送丝盘架采用立式悬臂结构，焊丝盘水平放置在支架顶端的转轴上，送丝路径垂直向下对准送丝机入口，能减少焊丝送进过程中的弯折阻力，避免送丝卡顿影响焊道成型，支架高度经过适配，刚好匹配常规15kg规格焊丝盘的安装空间，更换焊丝时不需要过度抬举，符合车间操作的人机工程要求。

　　主机旁侧的气瓶安装位做了贴合式设计，弧形定位面刚好卡合标准40L工业保护气瓶的柱面，预留了气瓶绑带的安装孔位，现场安装时用绑带将气瓶固定在主机侧方，不需要额外配置气瓶推车，整套设备可以通过底部加装的脚轮整体移位，适配多工位流转的作业需求。设备的整体安装边界控制在长0.8m、宽0.6m、高1.4m的范围内，不需要占用过大的车间场地，在小型加工车间的工位间隙就能布置，外接电源、气源接口都设置在柜体后侧下方，布线时可以沿地面走线，避免管线剐蹭作业人员。

　　设计过程中优先考虑了维护便利性，柜体的侧面板采用快拆螺丝固定，需要检修内部电路、送丝机构时，不需要完全拆解柜体，拆下对应侧的面板就能触及核心部件。操作面板的倾角设置为15度，操作人员站在设备正前方时，视线刚好垂直于面板，不需要低头或者抬手就能完成参数调节，减少长时间操作的疲劳感。送丝机构的压丝手柄设置在易触及的高度，更换焊丝、调整压丝力度时不需要俯身操作。气瓶的安装位置距离送丝机的气路接口距离不超过0.3m，能缩短气路长度，减少气体延迟送出的时间，也能降低气路漏气的概率，保证焊接起弧时的气体保护效果，减少焊缝气孔缺陷。

　　在实际选型适配时，这套结构可以根据焊接电流的需求调整内部元器件的安装空间，如果需要适配大电流厚板焊接，只需要加大柜体内部的散热模块尺寸，不需要改动整体的布局框架，外部的送丝、供气结构都可以通用。设备顶部的台面除了固定送丝架，还预留了焊枪挂架的安装位，作业间隙可以将焊枪挂在挂架上，避免焊枪随意放置磕碰损坏喷嘴或者导电嘴。柜体底部预留了接地螺栓的安装位置，现场安装时直接连接车间接地网，保证焊接作业的用电安全，避免设备漏电引发安全事故。整套结构的受力点都做了加强处理，送丝架的悬臂根部焊接有三角加强筋，满负荷挂载焊丝盘时不会出现悬臂变形的问题，气瓶定位位的钢板厚度比柜体蒙皮厚2mm，固定满装气瓶时不会出现板面凹陷。
