壁挂式三层钣金报刊存放架设计

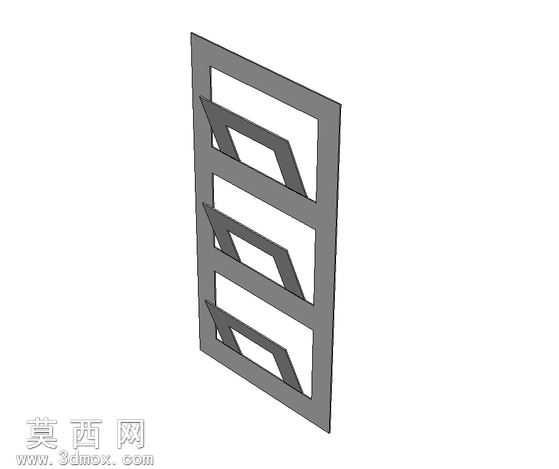

本作品为壁挂式三层钣金报刊存放架，采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循钣金加工的工艺特性，所有弯折处均预留符合常规钣金冲压折弯的工艺圆角，避免出现尖锐直角导致的加工应力集中问题，同时保证弯折成型后的结构强度。整体框架采用一体化钣金折弯成型思路，外框为闭合式矩形边框结构，边框厚度根据常规冷轧钢板加工规格设定，既保证壁挂安装后的承重能力，也避免板材过厚造成的材料浪费与安装负重过大问题。三层报刊存放隔层采用斜向托板设计，每一层托板与外框主体通过钣金折弯衔接，托板倾斜角度经过反复调整，既保证放入的报刊、杂志能够依靠自然倾斜形成稳定倚靠，不会出现滑落问题，也能让报刊封面部分露出，方便使用者快速识别取阅。托板与外框的衔接处做了加强折弯处理，避免长期放置报刊后托板出现变形下垂的问题。材质设定上选用常规冷轧钢板作为基础材质，渲染时还原金属板材的哑光磨砂质感，边缘处做细微的倒角高光处理，还原真实钣金件裁切折弯后的边缘质感，整体配色采用简约的金属灰色调，适配多数家庭、办公场所、公共楼道的墙面装修风格。设计过程中充分考虑壁挂安装的使用场景，外框背部预留了壁挂安装的贴合平面，可直接通过膨胀螺丝与墙面固定，安装后整体架体与墙面完全贴合，不会出现晃动间隙，整体结构无多余零散构件，所有功能结构均通过钣金折弯一体成型，减少后续焊接、拼装的工序，降低生产加工的成本。每一层托板的间距经过合理测算，既可以放置常规厚度的日报、期刊，也可容纳较厚的杂志类读物，斜向托板的前端做了向上的小幅度翻边，避免报刊从托板前端滑落，翻边高度控制在合理范围，不会遮挡报刊的封面识别区域。整体建模过程中对每一处钣金的折弯系数、板材展开尺寸都做了对应参数设置，可直接导出加工图纸用于钣金下料、折弯生产，无需二次调整结构参数，渲染效果还原了真实钣金件的表面质感与结构细节，清晰展示产品安装后的实际形态与使用效果。
