RL2-1型船型翘板摇杆开关三维设计

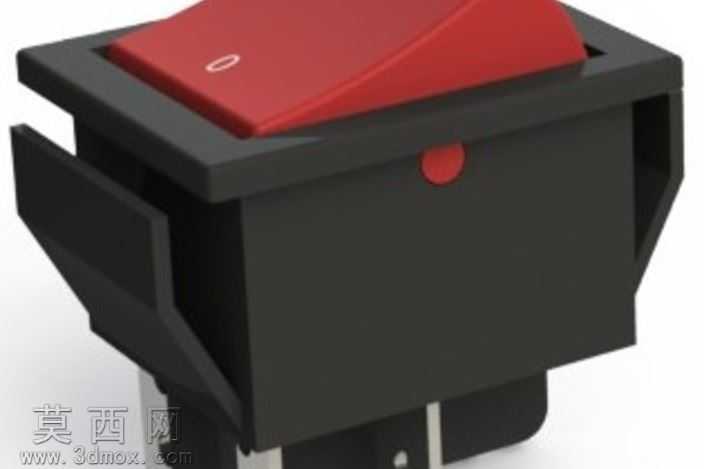

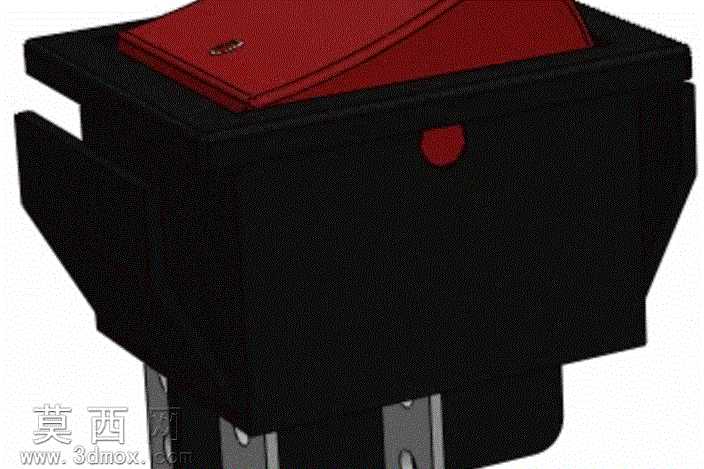

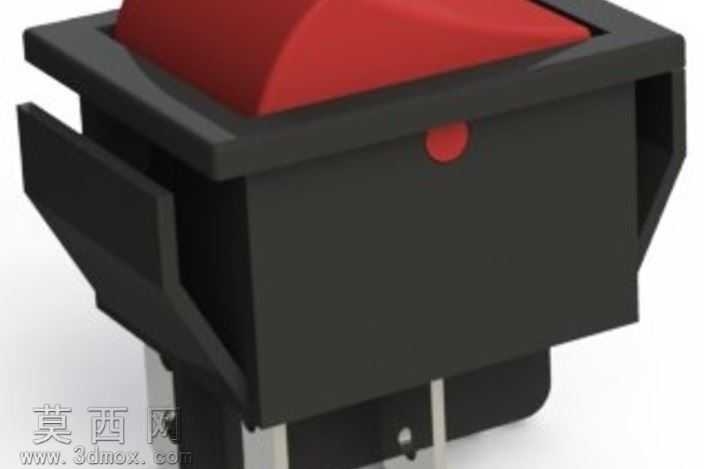

本作品为RL2-1型摇杆式船型开关的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款开关的全部结构细节。建模阶段首先以开关的安装卡扣基准面为坐标原点，依次构建底座主体、翘板按键、内部触发触点、定位卡扣、侧边弹性卡爪等核心结构，对底座侧边的弹性安装卡扣做了单独的特征建模，还原了卡扣的斜度导向面与限位凸台结构，保证模型与实物的安装适配逻辑完全一致。材质渲染阶段，为开关底座部分赋予哑光黑色阻燃工程塑料材质，调整材质粗糙度参数还原注塑件的细微磨砂质感，无多余反光效果；翘板按键部分采用亮面红色阻燃PC材质，添加轻微的表面光泽度参数，还原按键表面的光滑质感，同时在按键表面精准复刻了通断标识的凹刻特征；底座正面的红色定位圆点采用半哑光红色塑料材质，与按键材质形成细微的视觉区分，提升模型的真实感。结构设计上完整还原了翘板开关的摆动触发逻辑，按键与底座的铰接位置预留了合理的转动间隙，侧边的弹性卡爪做了薄壁结构处理，还原实物卡扣的弹性形变空间，底座底部的引脚结构也按照实物的排布位置做了等比例建模，所有结构的倒角、拔模斜度都按照注塑件的生产工艺要求做了对应处理，避免出现建模中的尖锐直角问题，符合工业产品的设计规范。整体模型布线规整，无多余的碎面与重合特征，所有装配关系都按照实物的组装逻辑做了位置约束，可直接用于电器产品的装配干涉检查、产品展示渲染以及结构参考使用，模型的细节还原度高，各部件的比例协调，能够直观展现该款摇杆开关的外观特征与结构特点。
