拉巴曼恩D2156MTKL6发动机飞轮结构

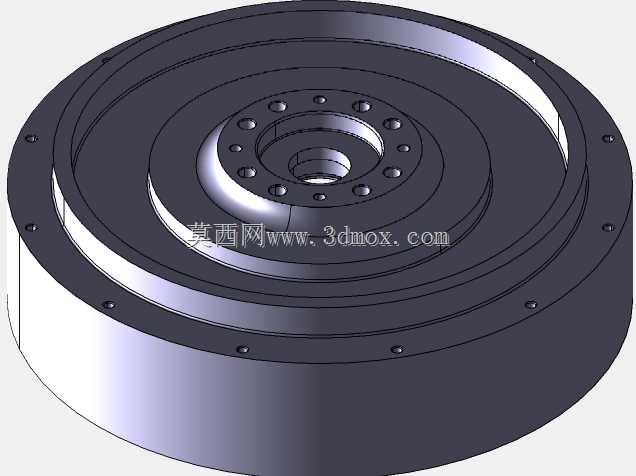

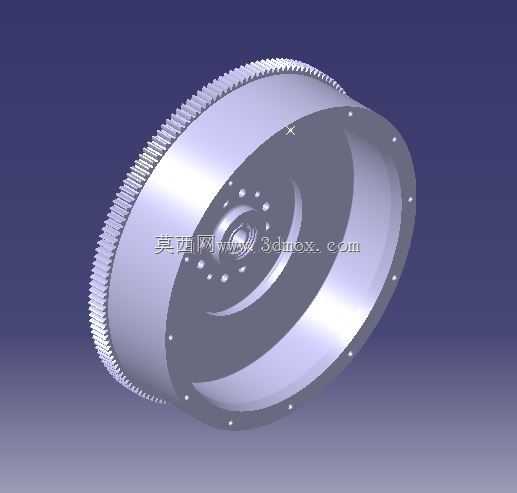

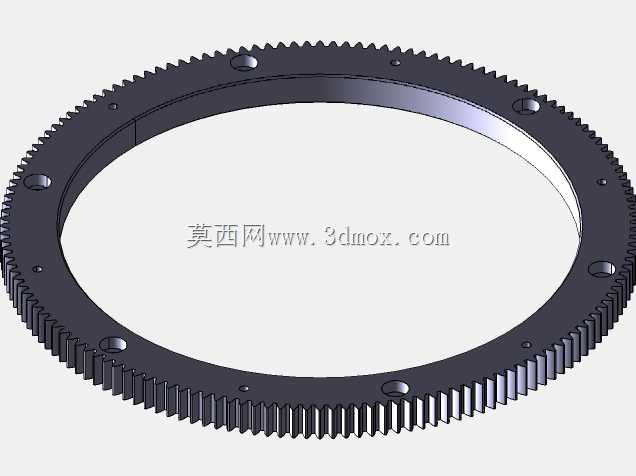

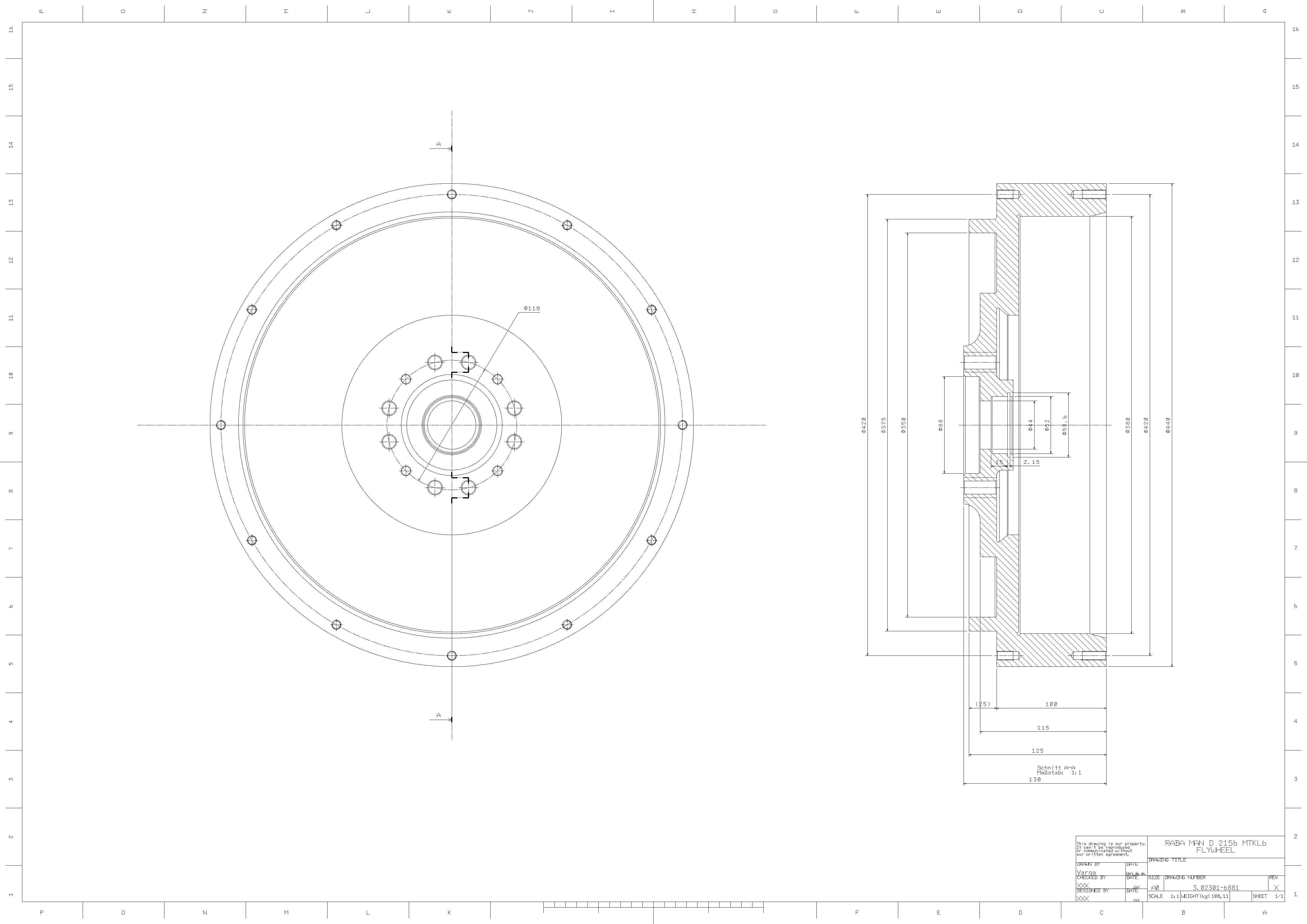

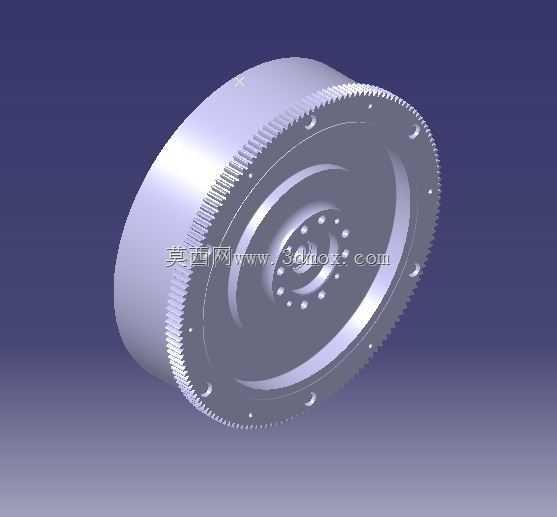

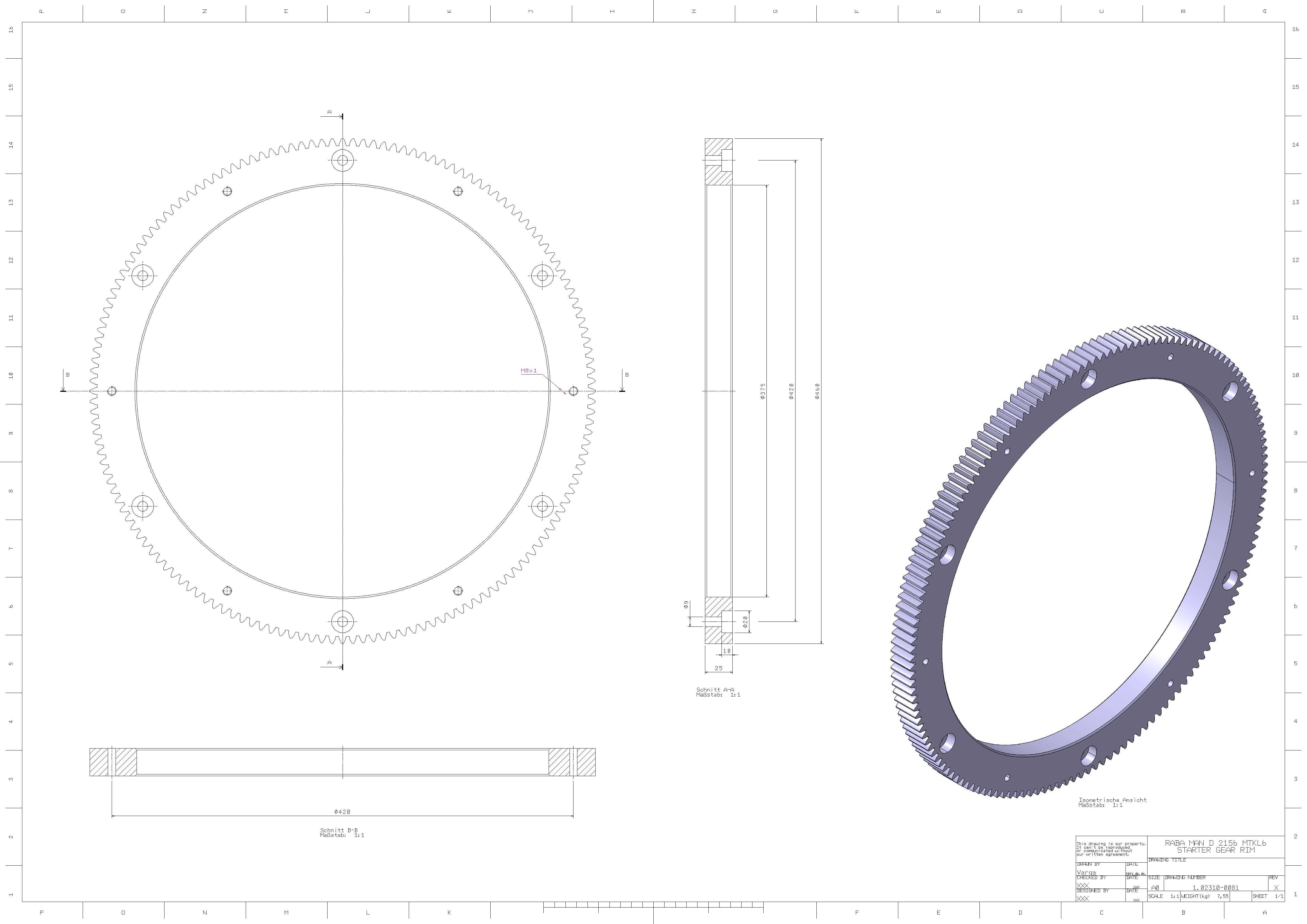

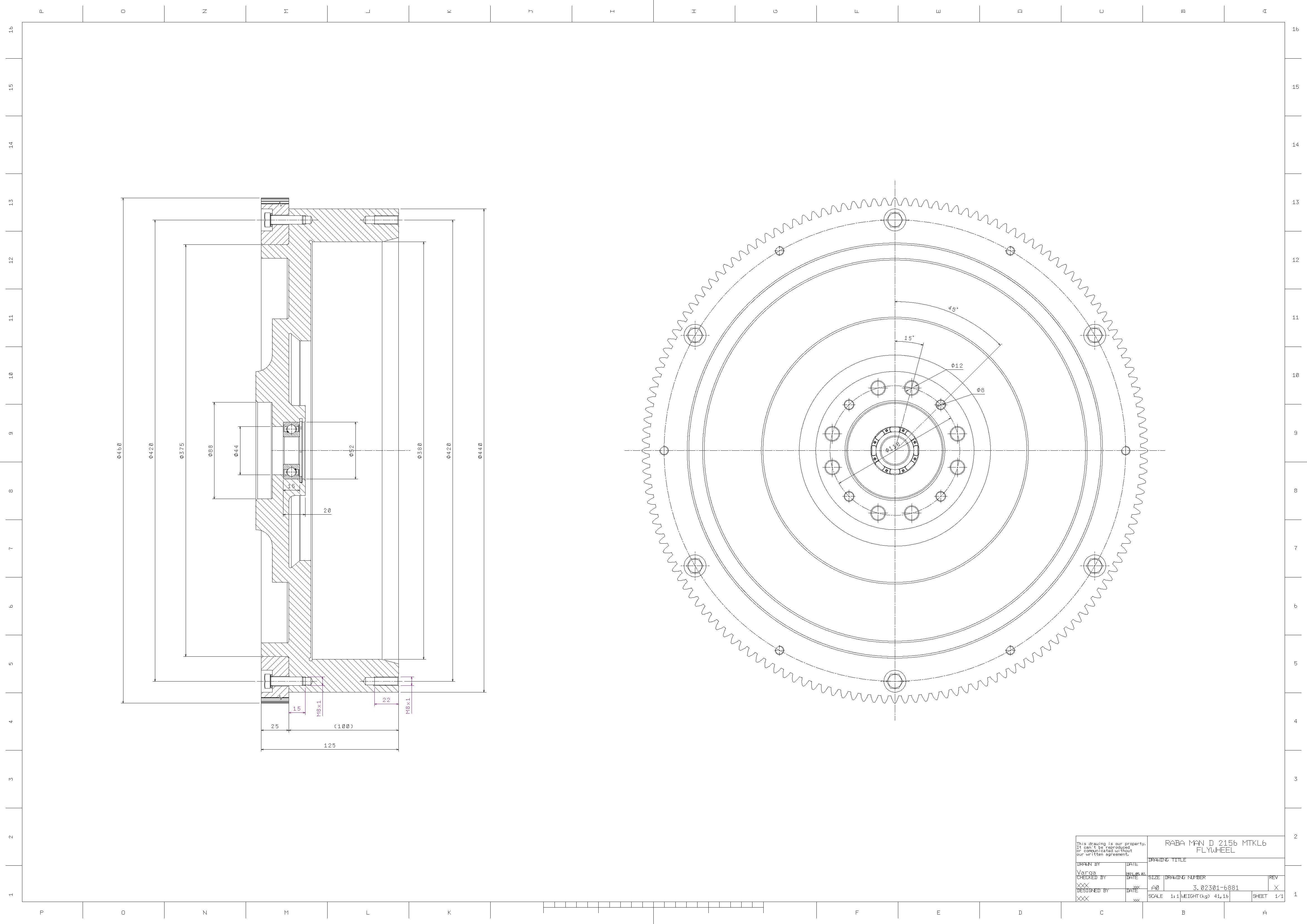

这款飞轮配套拉巴曼恩D2156系列动力单元使用，主要承担动力输出端的惯量储存、转速波动抑制以及启动啮合的核心功能，在重型商用车、非道路工程机械的动力总成中属于不可或缺的基础部件。从结构设计来看，外缘集成的启动齿圈采用过盈压装工艺与飞轮本体结合，齿形参数匹配对应型号起动机的驱动齿轮，啮合间隙控制在工程常用的0.25-0.4mm区间，避免启动打齿、异常磨损的问题。飞轮本体采用盘式变厚度设计，外缘区域做加厚处理，在控制整体重量的前提下最大化转动惯量，能够有效缓冲四冲程发动机做功冲程的转速冲击，让曲轴输出扭矩更平顺，降低传动系的扭转振动载荷。靠近中心的安装端面设置了多组定位销孔与螺栓过孔，孔位分布严格匹配对应曲轴后端的法兰安装面，安装时通过定位销保证与曲轴的同轴度，端面跳动公差控制在0.1mm以内，避免高速旋转时产生动不平衡量。中心区域的凹腔结构预留了离合器总成的安装空间，端面加工有离合器压盘的固定螺纹孔，摩擦面经过平面磨削处理，表面粗糙度达到Ra1.6要求，保证与离合器摩擦片贴合紧密，动力传递无打滑。设计过程中重点考量了动平衡校正需求，飞轮端面上预留的多个平衡去重孔，可在动平衡测试时根据不平衡量的方位与大小去除多余材料，让整体动平衡精度达到G6.3级，满足额定转速下的平稳运行要求。齿圈的倒角设计做了优化，起动机齿轮啮入时可顺利导入，减少启动瞬间的冲击载荷；飞轮本体上的工艺减重孔沿圆周均布，既降低了整体自重，也可作为曲轴位置传感器的信号触发点位，为电控系统提供转速与曲轴相位参考。安装边界方面，飞轮的轴向厚度、最大外圆直径完全适配对应型号发动机的飞轮壳内腔空间，旋转时不会与壳体内部的加强筋、传感器探头发生运动干涉，装配时无需额外修改周边配套部件的结构，可直接替换同型号原厂件完成维修或装机使用。
