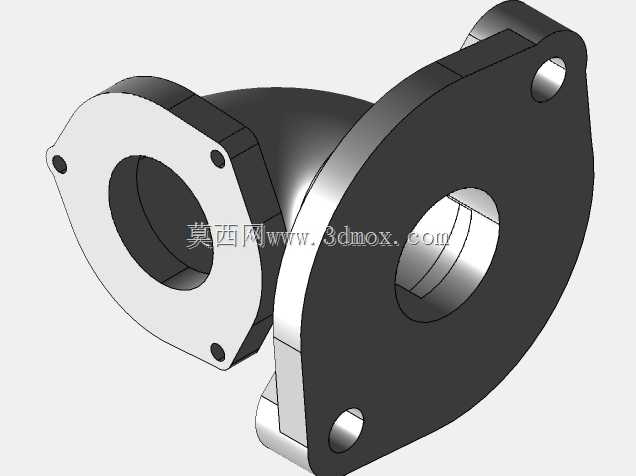

异径双法兰连接过渡弯管结构

这类带双侧法兰的异径过渡弯管，常应用在液压站油路排布、气动系统管路转向、中小型动力设备的流体输送回路中，用来解决不同通径管路、不同安装角度接口之间的对接问题，避免管路强行弯折产生的应力集中，也能减少管路转接处的泄漏风险。从结构设计来看，两端法兰采用非平行角度布置，适配安装面存在空间夹角的设备接口场景，无需额外增加弯头与短接组合，能有效压缩管路排布的占用空间，在紧凑的设备舱内部管路布局中优势明显。两端法兰面均加工有均匀分布的螺栓过孔，安装时可通过螺栓配合密封垫片实现端面压紧密封，其中一侧法兰通径小于另一侧，实现管路通径的平滑过渡，流道内壁做圆弧顺滑处理，避免流体在转向变径处产生涡流压损，降低输送过程中的能耗与流道冲蚀。设计过程中首先要确认两端对接接口的安装面夹角、法兰螺栓孔分布圆直径、通径尺寸，确保安装后法兰面与对接面完全贴合，无偏斜错位；弯管段的壁厚根据管路额定工作压力核算，保证承压能力满足工况要求，外壁过渡圆角做圆滑处理，避免应力集中点在长期振动工况下产生疲劳裂纹。安装边界方面，要提前核算弯管转向后的外轮廓尺寸，确认安装后与周边其他管路、设备结构件留有足够的操作间隙，方便螺栓拧紧作业与后期密封维护，法兰端面的平面度、螺栓孔的位置度公差需控制在合理范围，避免安装时出现螺栓无法穿入、密封面压合不严的问题。这类管件在实际使用中，可根据输送介质的特性选用对应材质，输送常规液压油、压缩空气时可采用碳钢或铝合金材质，输送腐蚀性流体时可更换为不锈钢材质，法兰密封面可根据压力等级选用平面密封或O型圈密封结构，适配不同压力等级的管路系统需求。
