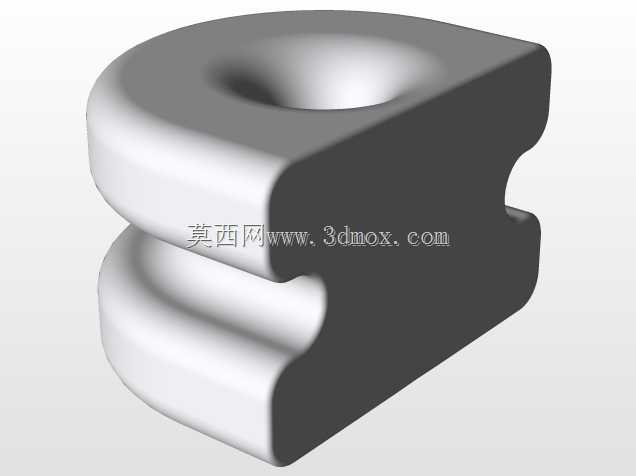

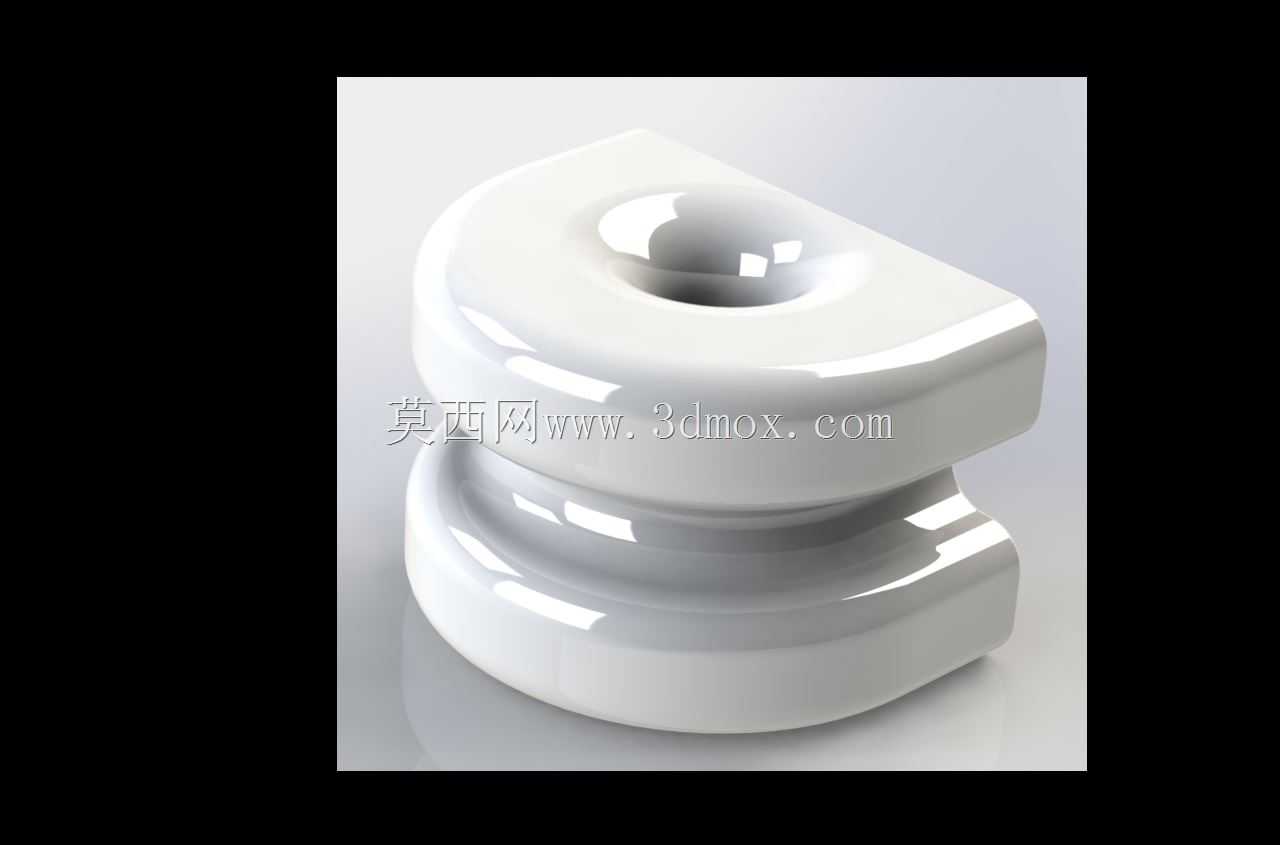

PP粘合剂输送线专用Sipma Z224导向限位块

在PP粘合剂自动化灌装、包装输送线的实际运维中，这类异形限位导向件的作用往往容易被初入行的设计人员忽略，它并非标准型材裁切而成的简易挡块，而是需要匹配Sipma Z224系列打包压合工位的运动轨迹做定制化结构设计。从实际安装场景来看，该零件的安装基准面为背面的平直加工面，可直接通过沉头孔固定在输送线侧边的铝型材安装架上，安装时需要保证零件中心的圆弧凹槽与输送线上方的压合头运动轴线完全重合，偏差不能超过0.2mm，否则会出现压合偏位、粘合剂包装带错位的问题。零件上部的内凹圆弧面是核心工作接触面，主要作用是在压合头下行时给包装带提供侧向导向，避免PP材质的打包带在高温粘合过程中出现偏移、翘边；下部的双层凸缘结构则是对应输送线托板的避让槽设计，当托板载着粘合剂包装袋行进到该工位时，凸缘可以嵌入托板侧边的预留缺口，不会出现运动干涉，同时还能对托板的行进位置做二次限位，减少托板停位的累计误差。设计时特意将零件的边角做了R3以上的圆角过渡，一方面是避免尖锐边角划伤PP材质的粘合剂包装袋，另一方面也能减少打包带经过时的摩擦阻力，降低打包带的磨损速率。零件的整体厚度控制在28mm，宽度方向的安装孔距为42mm，适配市面上主流的40系列铝型材安装槽间距，不需要额外做转接板就能直接固定，大幅降低现场改造的加工成本。从材质选型的适配性来看，该结构既可以采用45号钢表面淬火处理应对高速重载的连续生产场景，也可以采用POM材质加工用于有防腐要求的粘合剂生产车间，两种材质的安装尺寸完全通用，互换性较强。在建模过程中，需要重点关注上下两层凸缘的同轴度，以及圆弧导向面的表面粗糙度，若粗糙度超过Ra1.6，打包带经过时容易产生滞涩，长期运行会出现送带不到位的故障；同时背面的安装基准面平面度需要控制在0.05mm以内，避免安装后零件出现倾斜，导致导向间隙不均。很多设计人员在做同类零件时会直接采用方块铣槽的简单结构，忽略了下部避让凸缘的设计，实际运行时就会出现托板撞件的问题，而这个结构的双层台阶设计，刚好匹配了输送线托板的运动高度差，在不增加整体安装空间的前提下，同时实现了压合导向、托板限位、侧边挡料三个功能，不需要在同一工位额外加装多个独立挡块，有效压缩了工位的整体布局空间，对于紧凑型的PP粘合剂包装线改造来说，这类集成化的小零件反而能解决不少现场布局的痛点。
