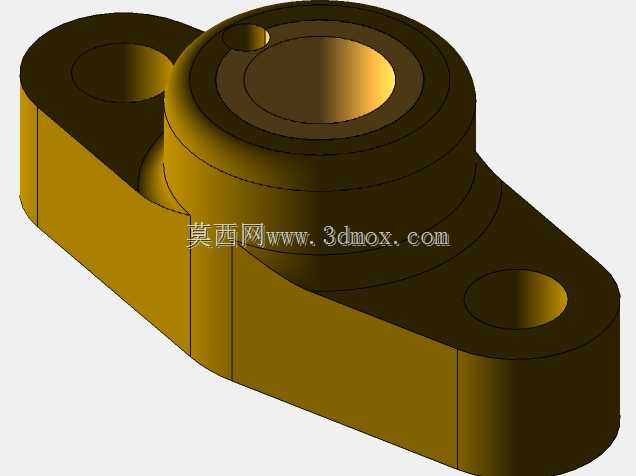

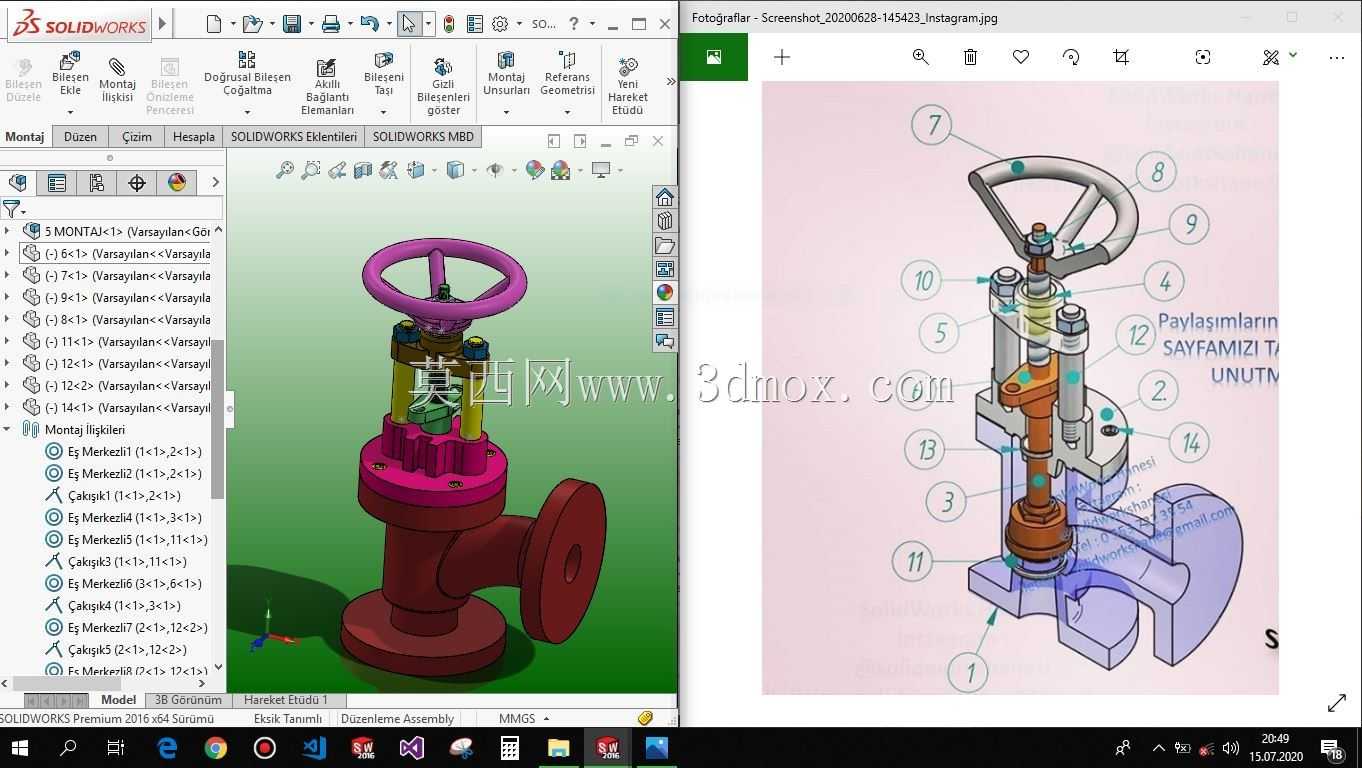

角式截止阀内部结构三维数模

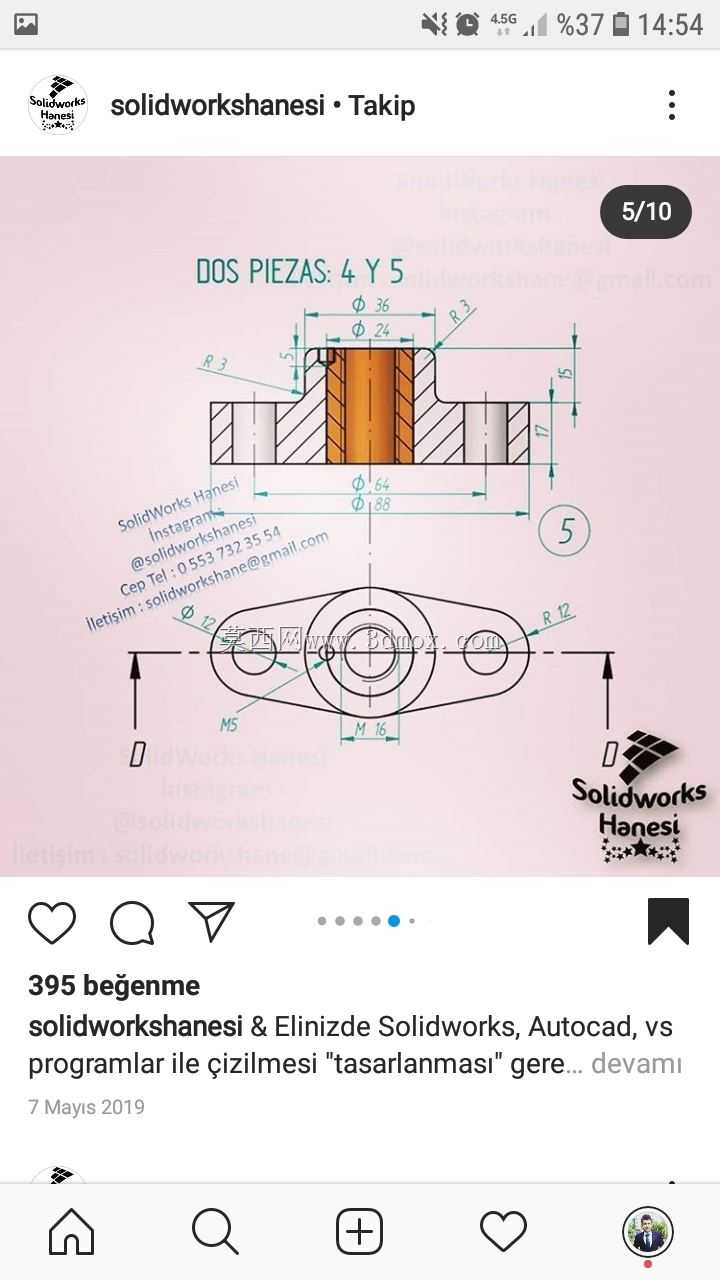

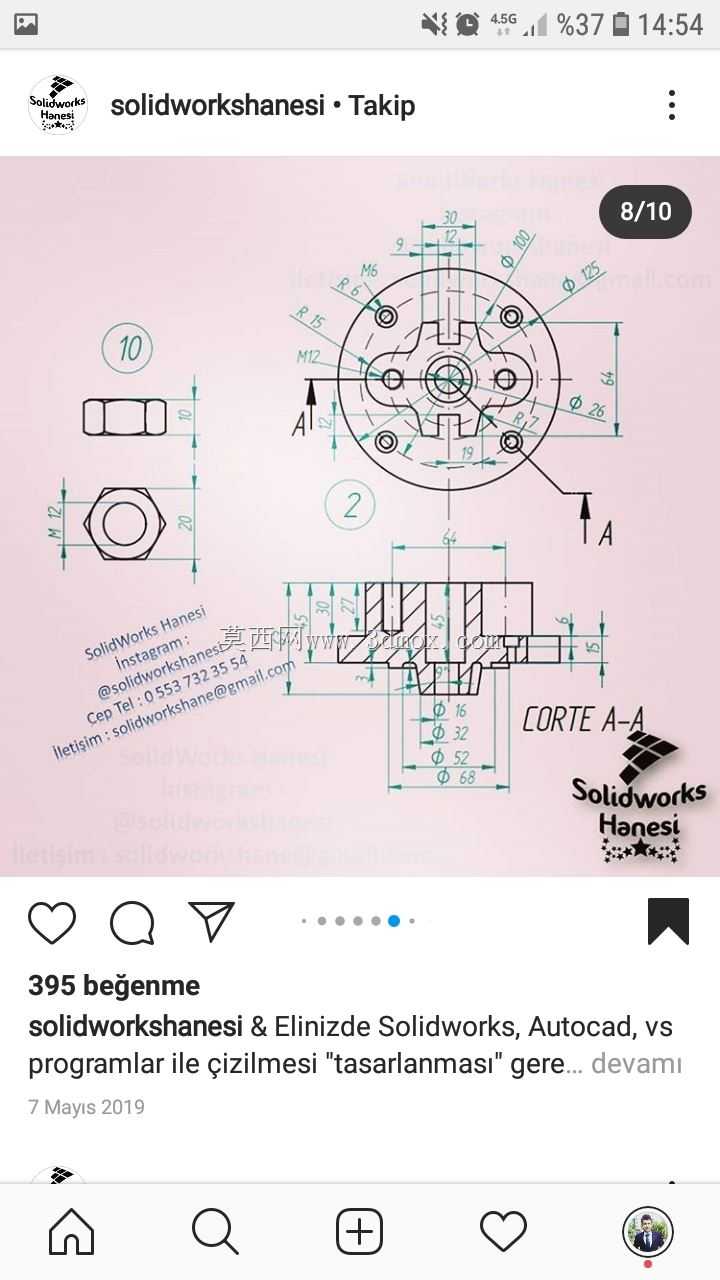

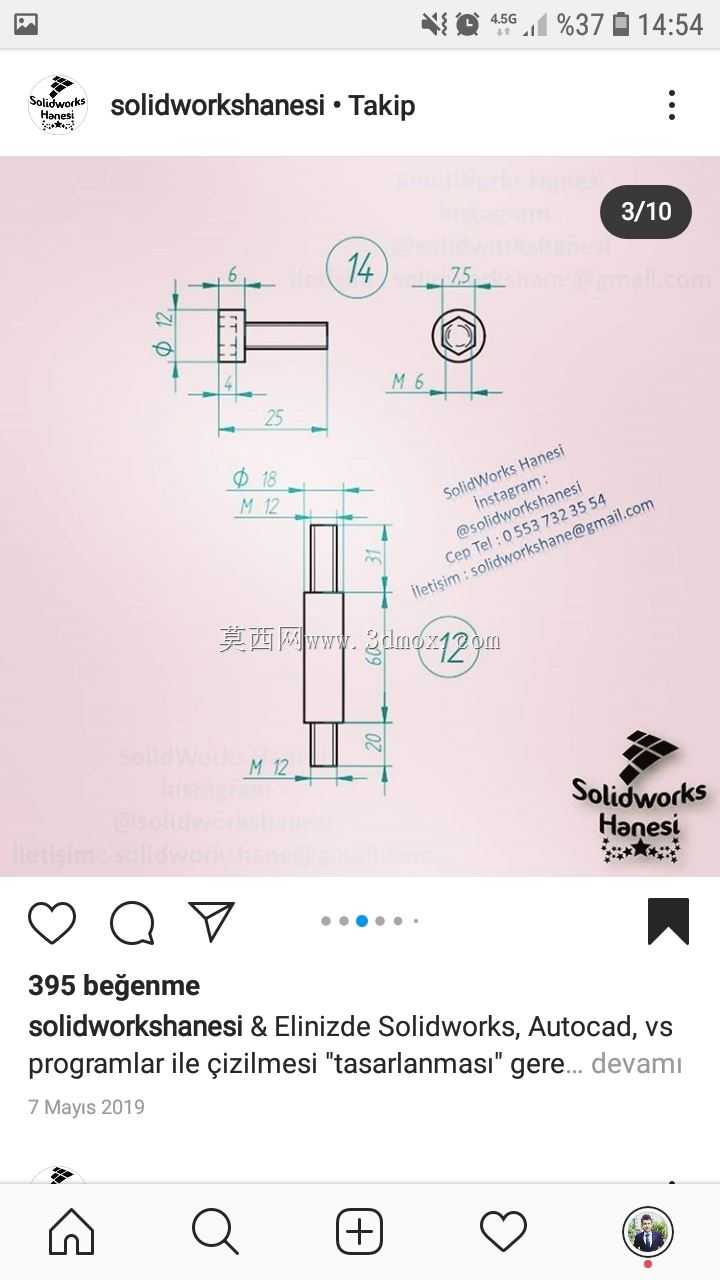

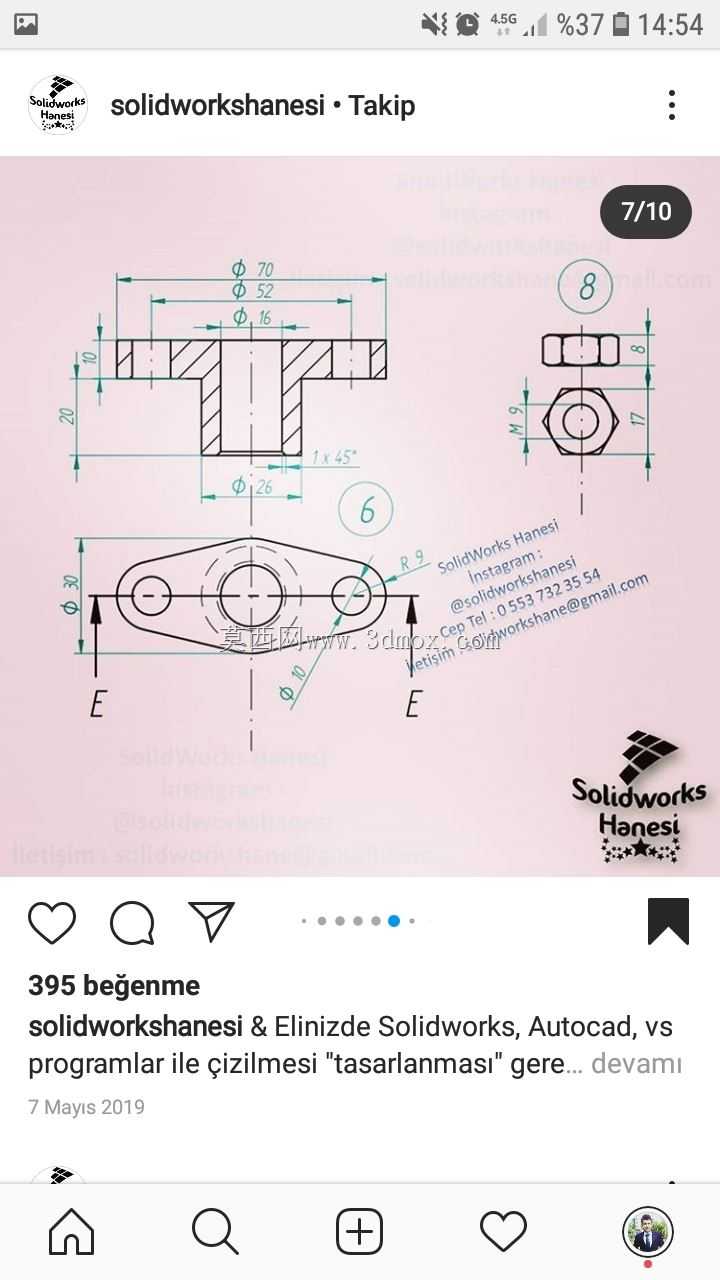

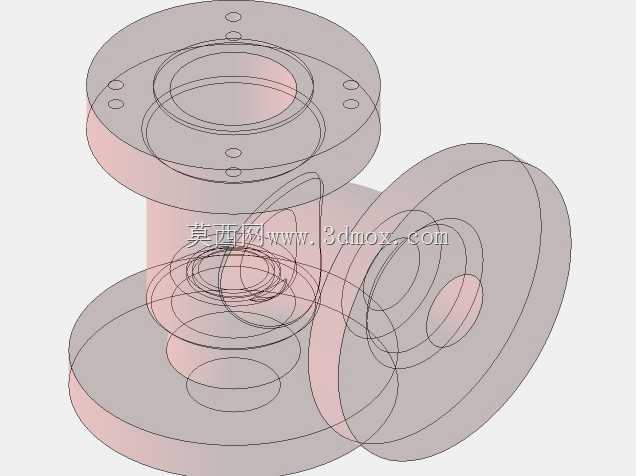

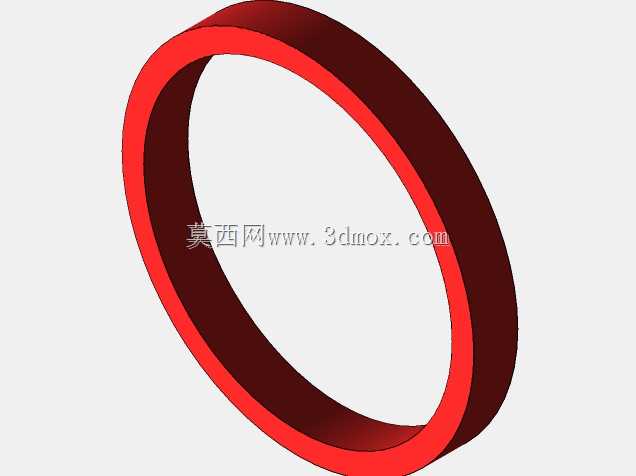

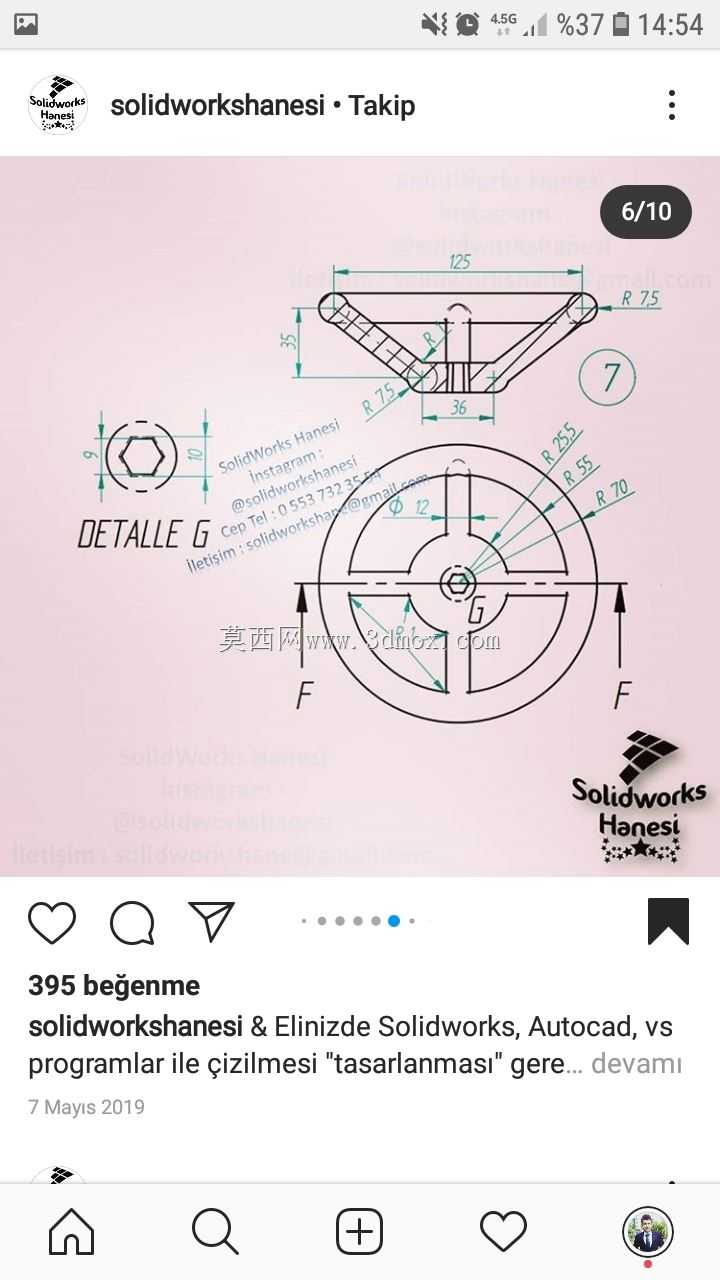

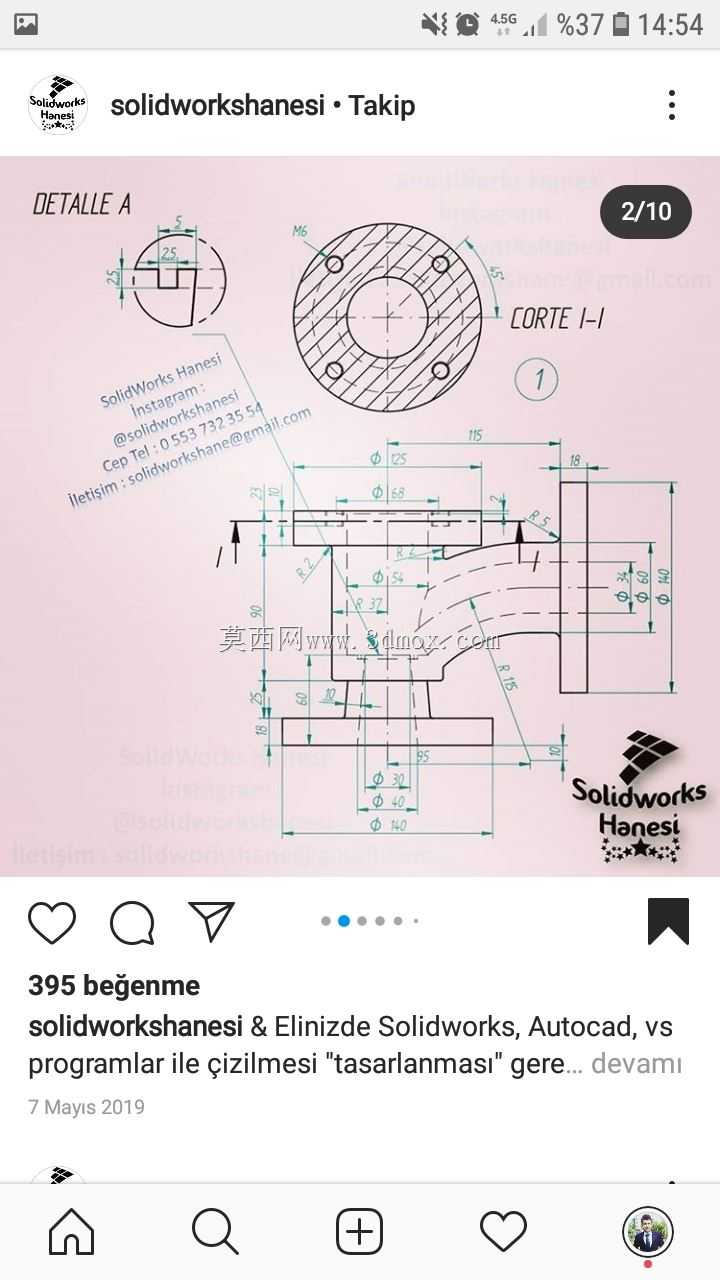

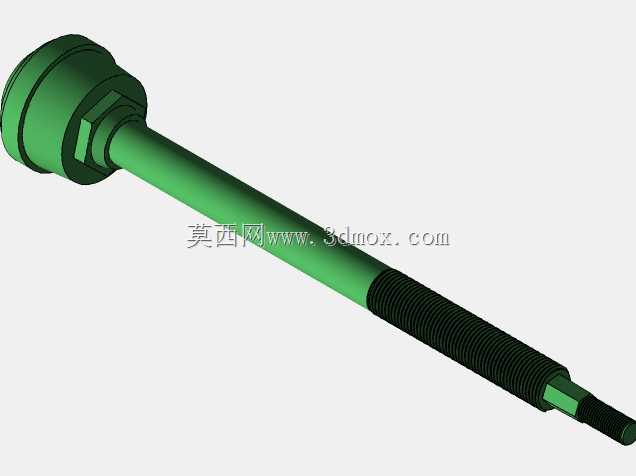

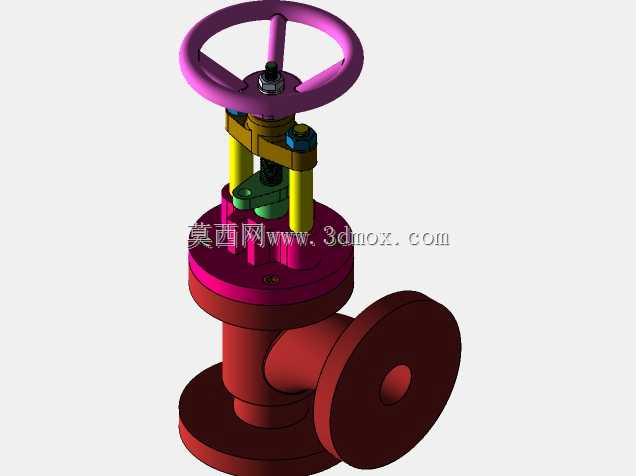

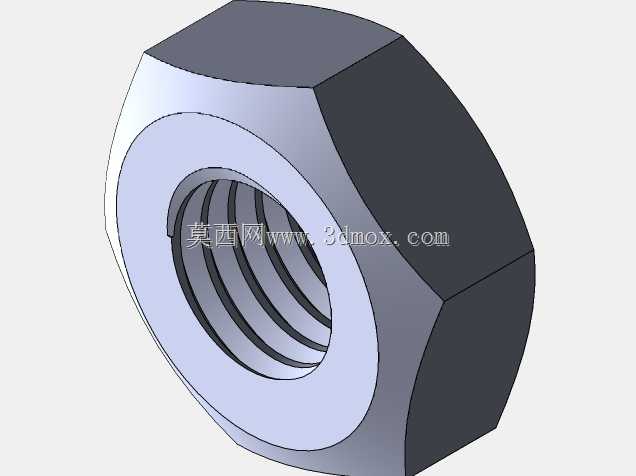

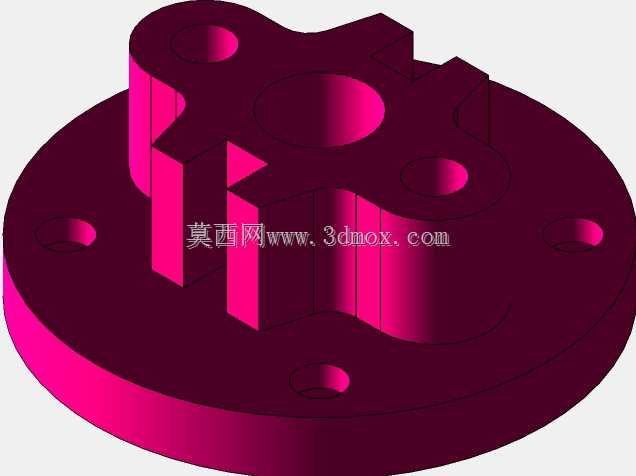

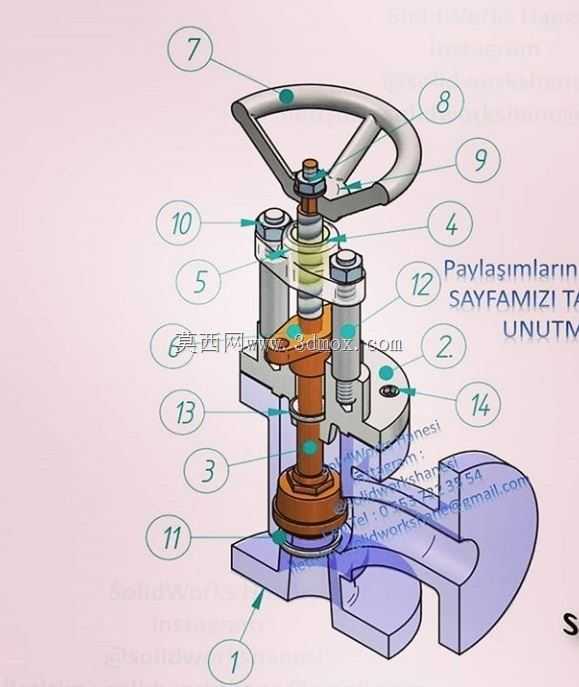

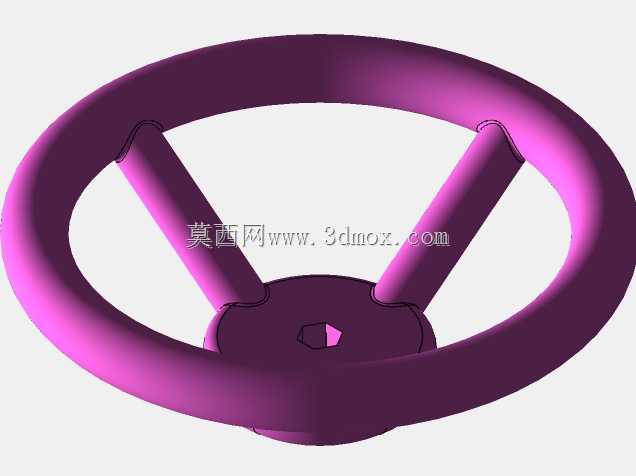

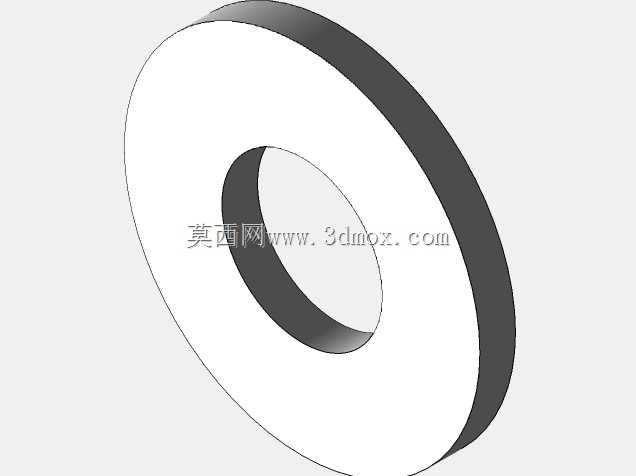

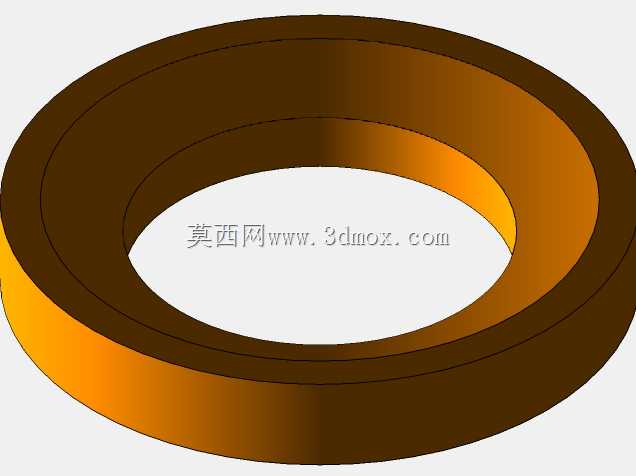

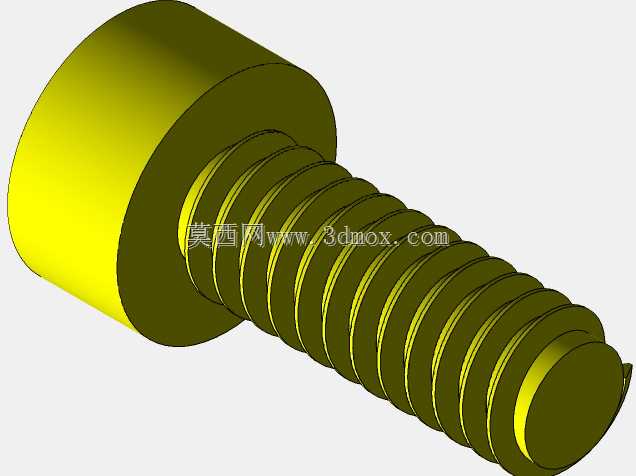

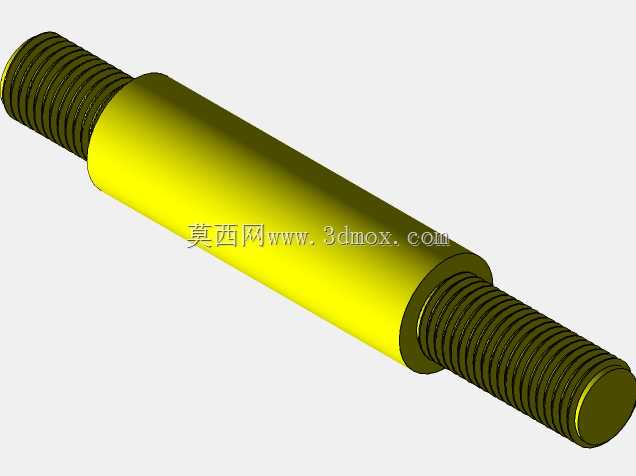

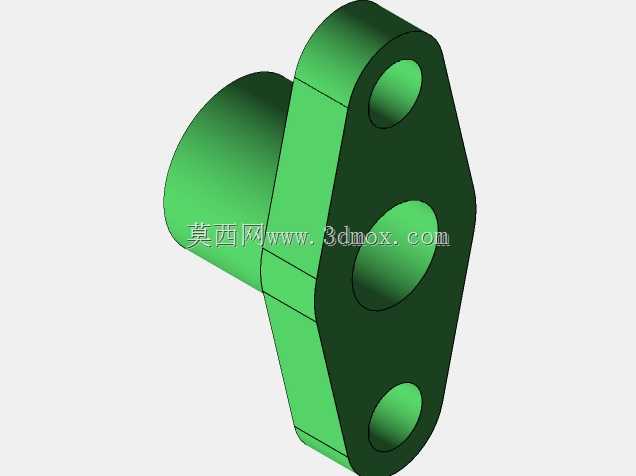

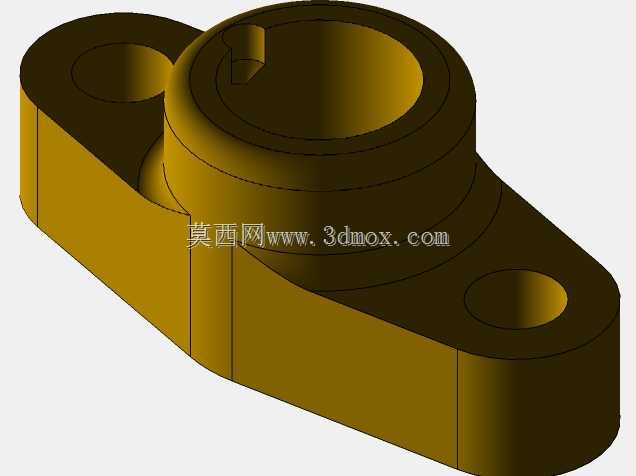

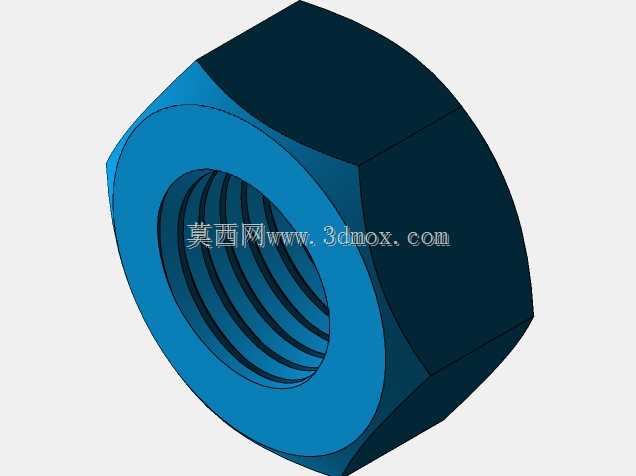

这款角式结构的截止阀数模，完整还原了阀门从操作端到流道端的全部装配关系，可直接用于管路系统选型校核、阀门维修拆解培训、同类产品结构优化参考等场景。在化工流体输送、市政给排水、工业蒸汽管网、暖通空调管路系统中，角式截止阀多用于需要改变管路流向的节点位置，相比直通式截止阀，其角式结构能减少一处管路弯头，降低局部流阻，同时节省安装空间，尤其适合管路排布紧凑、垂直与水平管路转接的工位。从功能特性来看，该模型完整呈现了手轮驱动阀杆升降、带动阀瓣实现流道通断与流量调节的核心动作逻辑，手轮采用轮辐式结构，操作时受力均匀，阀杆处设置了多级填料密封结构，可有效避免介质沿阀杆间隙泄漏，阀体的进出口采用法兰连接结构，密封面加工基准在数模中做了明确的装配约束，能保证安装时的同轴度要求。设计过程中，优先考虑了阀瓣与阀座密封面的对中精度，阀杆的升降行程做了限位结构约束，避免操作时阀瓣过度升降撞击阀体或出现密封面脱离配合区间的问题，流道部分做了平滑过渡处理，减少介质流经时的紊流与冲蚀，延长阀门使用寿命。从安装边界来看，该阀门进出口轴线呈90度垂直布置，安装时需预留手轮操作的旋转空间，手轮最高点到阀体底部的垂直距离、法兰端面到阀体侧端面的水平距离，都在数模中保留了完整的尺寸参考，选型时可直接比对现场安装空间，避免出现安装干涉。数模中各零件的装配层级清晰，紧固件、密封件、传动件都做了独立的零件建模，拆解时可直观看到每个零件的配合关系，比如填料压盖的压紧行程、阀杆螺母与手轮的配合方式、阀体与阀盖的连接密封结构，都做了符合工程实际的结构还原，没有做简化省略，方便结构设计人员参考其密封结构设计、传动副的选型搭配，也可用于新入职的管路设计人员直观理解角式截止阀的工作原理，避免选型时出现结构误判。
