美国进口12V直流固态液压电磁阀结构

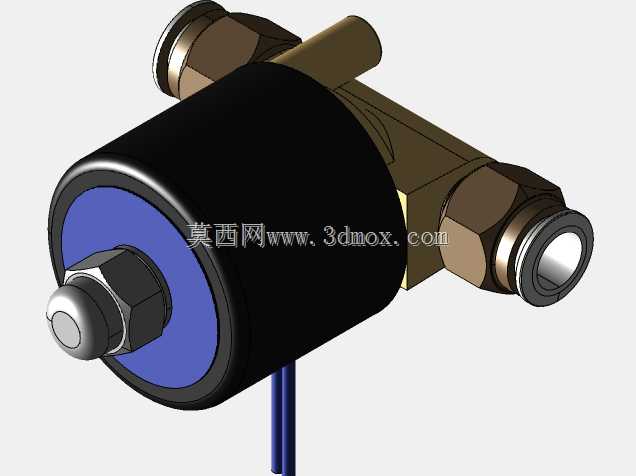

这款12V直流驱动的液压电磁阀，在小型移动式液压站、车载液压辅助系统、紧凑型试验台液压回路里应用十分广泛，相比同通径的交流驱动阀件，它的驱动功耗更低，适配车载蓄电池、小型开关电源的供电场景，不会出现交流阀常见的吸合噪声大、线圈易烧损的问题。从结构设计来看，阀体采用实心黄铜锻压成型，流道没有拼接焊缝，能承受21bar的持续工作压力，短时峰值压力可到30bar，不会出现阀体渗漏的问题，线圈部分采用全包覆塑封结构，接线端从阀体尾部垂直引出，能避免液压油飞溅、现场凝露渗入线圈内部造成短路。阀体两侧采用快插式管接头结构，适配外径6mm的尼龙液压油管，安装时不需要额外套丝缠生料带，直接将油管插入接头即可完成密封，接头内置的不锈钢卡簧能牢牢锁住油管，在系统带压状态下也不会出现油管脱开的问题。线圈端部的手动应急顶杆做了内六角防护设计，日常状态下由防护螺帽盖住，避免现场杂物磕碰误触，当系统断电需要应急卸压或者手动换向时，拧下螺帽用内六角扳手按压顶杆，就能手动推动阀芯完成换向操作，不需要拆解阀件。从安装边界来看，这款阀的主体最大外径为42mm，不含接头的阀体长度为58mm，加上两侧快插接头后的总长度为102mm，线圈顶部到阀体底部的安装高度为68mm，安装时不需要预留太大的操作空间，在紧凑型液压阀块上可以并排布置多只同规格阀件，阀件之间预留10mm的散热间隙即可。设计这款阀的三维结构时，重点还原了线圈与阀体的配合止口尺寸，快插接头的内部卡簧、密封胶圈的装配位置都做了1:1还原，阀芯的行程预留了0.8mm的超程余量，避免长期工作后阀芯磨损导致换向不到位，线圈的塑封外壳做了防滑滚边设计，方便现场维修时拧动线圈更换备件，不会因为手上沾了液压油出现打滑的问题。在实际选型使用时，要注意这款阀的介质适配范围是普通液压油、低粘度润滑油，不能用于水基乳化液、腐蚀性流体的回路控制，否则会造成阀体内部密封件溶胀失效，快插接头的密封胶圈采用丁腈橡胶材质，长期工作温度范围在-10℃到80℃之间，如果用于低温环境需要提前更换氟橡胶密封件。
