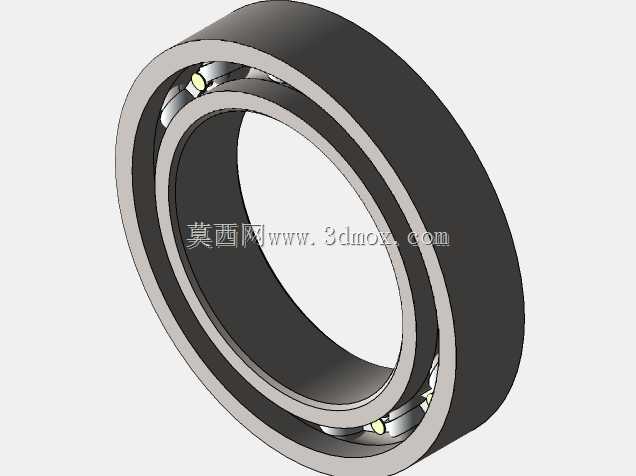

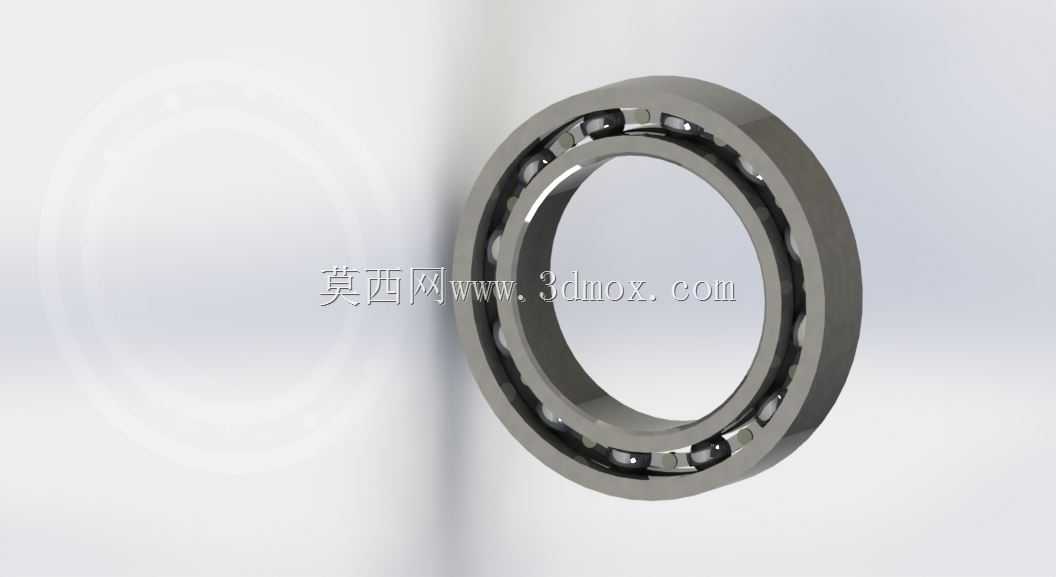

深沟球滚珠轴承三维结构设计

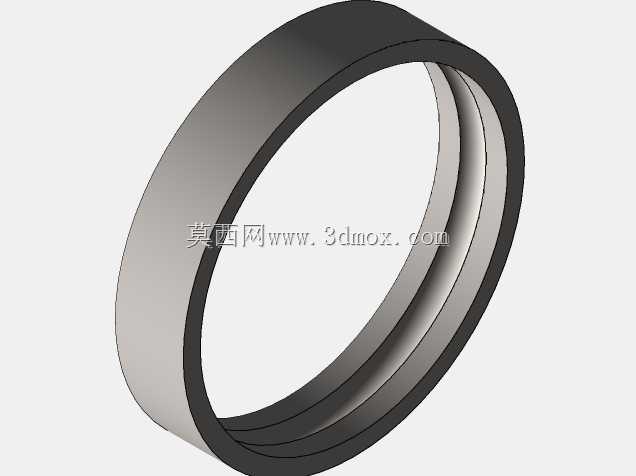

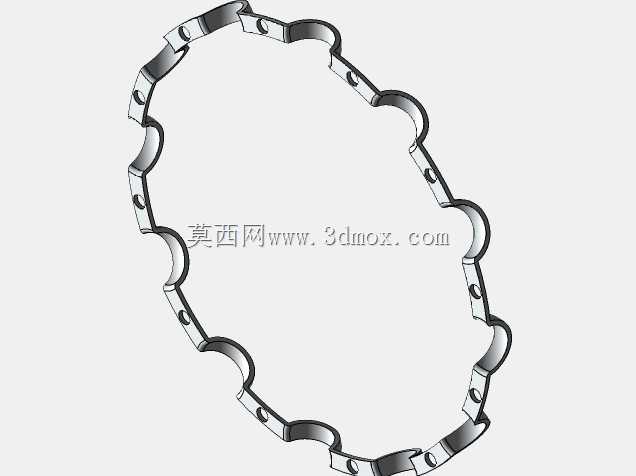

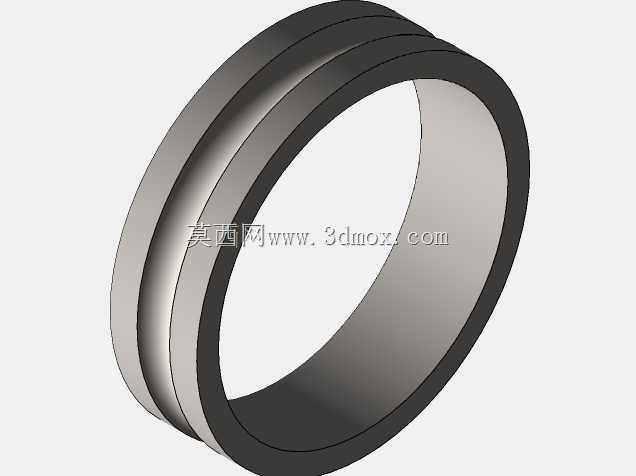

作为机械传动系统中应用最广泛的回转支撑部件，这类深沟球滚珠轴承的设计核心围绕低摩擦回转、径向载荷承载展开，建模过程中需要兼顾滚道曲率、滚珠排布、保持架间隙的多重匹配，避免实际运行中出现卡滞、磨损不均的问题。从实际应用场景来看，这类轴承覆盖了从普通民用电机、输送线辊筒，到中小型机床主轴、家电传动机构的绝大多数中低载荷回转工位，既可以承受稳定的径向载荷，也能在一定范围内应对双向的小幅轴向窜动，适配多数常规传动场景的安装需求。建模时首先要确定轴承的公称内径、外径与宽度边界，这三个尺寸直接决定了安装时的轴肩配合公差、轴承座的镗孔尺寸，通常内圈与转轴采用过盈配合，外圈与轴承座采用过渡或间隙配合，需要在建模阶段预留出密封件、挡圈的安装空间，避免装配时出现干涉。滚道的曲率设计是整个模型的核心，内圈外滚道、外圈内滚道的圆弧半径需要略大于滚珠半径，曲率差通常控制在滚珠直径的3%-5%区间，既保证滚珠与滚道的接触面积足够承载载荷，又不会因为接触面积过大导致运行摩擦阻力升高，同时要保证滚道表面的建模曲率连续，避免出现折线棱角导致实际加工后出现应力集中点。保持架的设计需要围绕滚珠的等距排布展开，兜孔的间隙需要控制在合理范围，既要保证滚珠滚动时不会出现相邻滚珠的摩擦碰撞，又要避免间隙过大导致滚珠运行时出现窜动异响，通常兜孔与滚珠的间隙控制在0.1-0.3mm区间，根据轴承的尺寸规格对应调整。从安装边界来看，这类轴承的轴向定位通常依靠轴用弹性挡圈、轴承端盖或者轴肩实现，建模时需要在内圈侧面、外圈侧面预留出定位件的贴合面，保证装配后轴承不会出现轴向窜动，同时要注意密封结构的设计，开放式轴承需要预留润滑脂的填充空间，带密封盖的结构则要在内外圈之间留出密封唇的安装位置，防止运行过程中润滑脂泄漏、外界粉尘杂质进入滚道加剧磨损。在实际选型匹配中，这类轴承的滚珠数量直接关联额定动载荷的大小，相同尺寸规格下滚珠数量越多，承载能力越强，但相应的极限转速会有所降低，建模时需要根据目标应用场景的载荷、转速参数调整滚珠排布数量，平衡承载能力与转速性能的关系。
