纺织织机设备用集成控制电路板

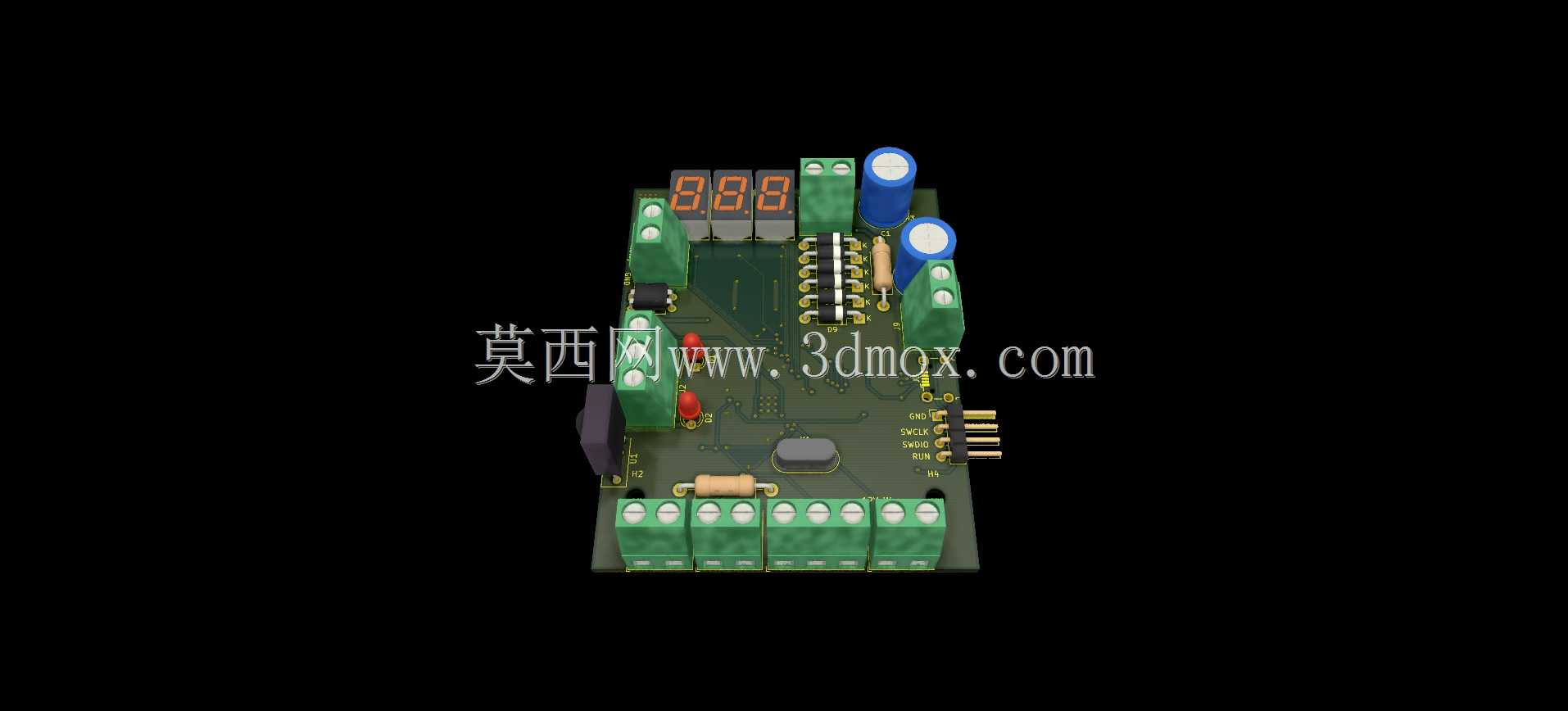

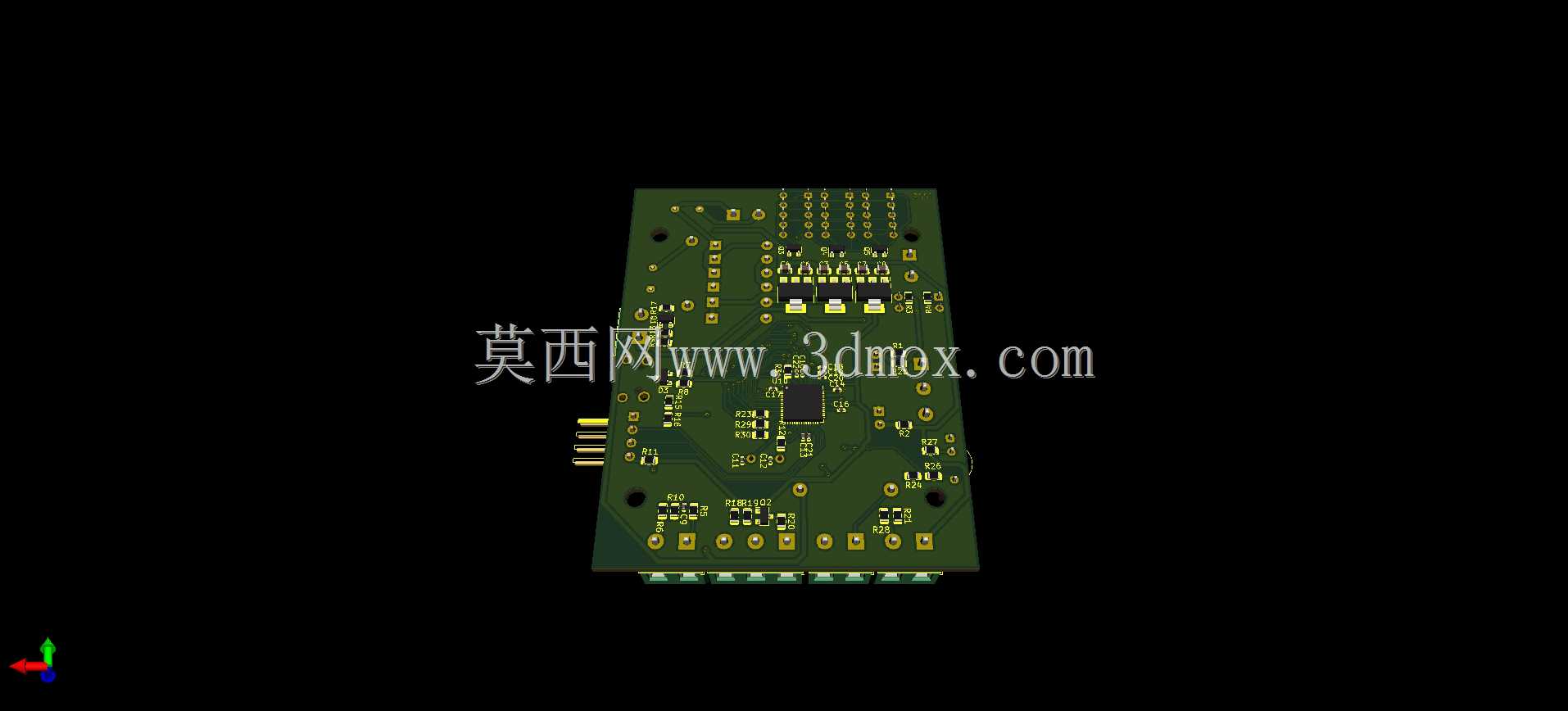

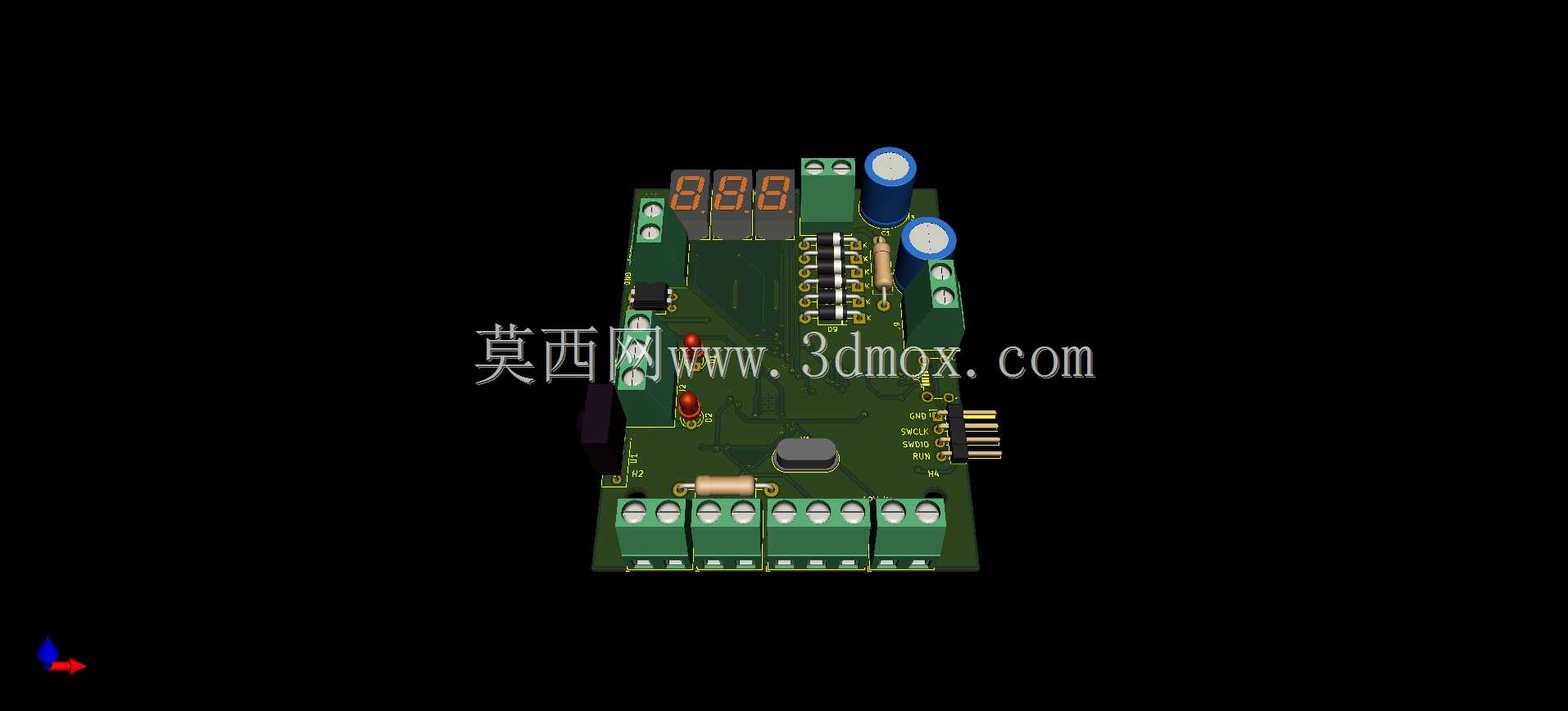

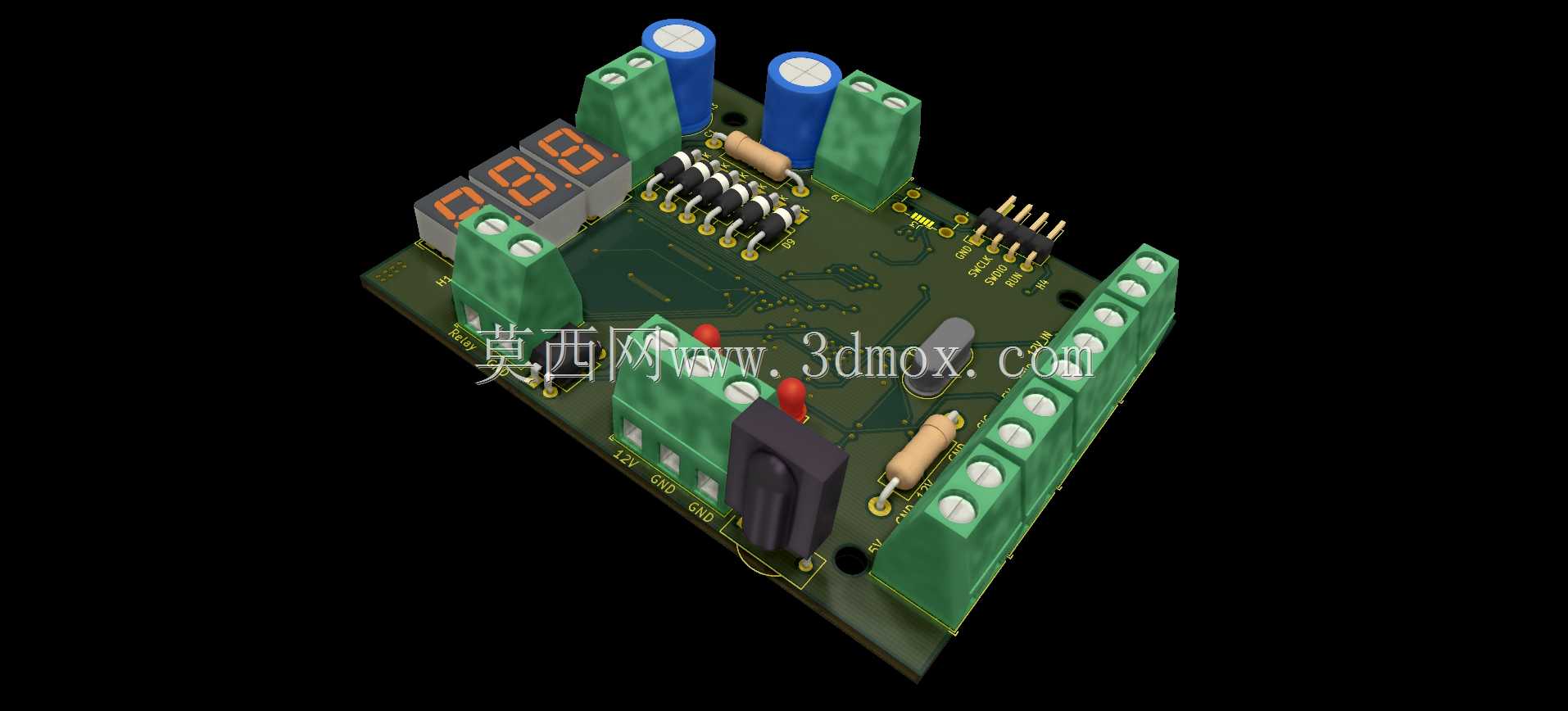

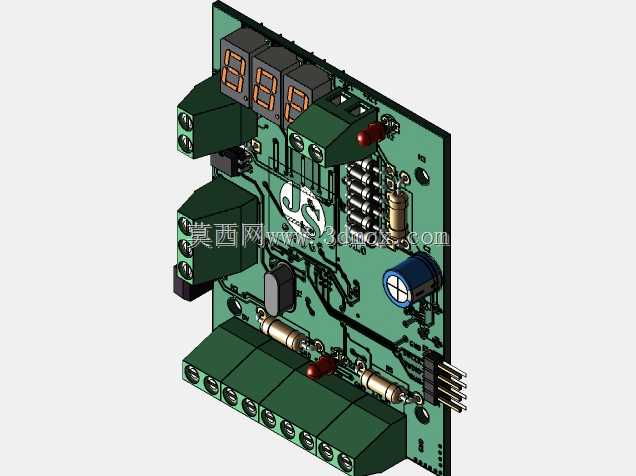

这款织机控制板是纺织生产设备里的核心电控部件，主要适配中小型无梭织机、提花织机的现场控制需求，安装在织机侧方的电控仓内，直接对接设备的执行机构与传感单元，承担织机运行状态采集、动作逻辑输出、运行参数可视化显示的核心作用。从结构设计来看，整块板卡采用FR-4基材PCB作为载体，所有外接端口均采用插拔式绿色接线端子排布在板卡三侧边缘，接线时无需焊接，现场运维更换时可直接拔插线束，大幅缩短织机停机维护的时间，适配纺织车间高湿度、多飞絮的复杂工况，端子的防松结构可避免设备长期运行振动导致的接线松脱故障。板载的三位数码管倾斜布置在板卡一角，安装后可正对运维人员的观测视角，无需额外加装显示面板即可直接查看织机的转速、纬纱计数、故障代码等核心运行参数，省去了外接显示模块的布线与安装空间。板上集成的电容、电阻、功率器件均按照工业级温宽选型，电解电容采用立式贴装并预留了足够的散热间隙，避免织机长期连续运行时板卡积热导致的器件寿命衰减，功率输出回路的限流电阻与保护器件就近布置在输出端子旁，一旦外接执行机构出现短路故障可快速切断回路，避免故障扩大烧毁核心控制芯片。设计阶段充分考虑了安装兼容性，板卡四角预留了标准的M3安装孔位，安装孔间距适配现有主流织机电控仓的固定柱位置，可直接替换老旧织机上的同类型控制板，无需改动原有安装结构与线束走向。板卡一侧预留的排针接口可外接扩展功能模块，满足不同织机的提花控制、多臂控制等定制化功能扩展需求，无需重新设计整块板卡即可适配不同机型的控制要求。所有板载器件的排布均避开了安装孔的受力区域，固定螺丝锁紧时不会对板上器件造成应力挤压，板边预留的安全间距符合工业电控板的安规要求，高压与低压回路之间预留了足够的爬电距离，避免纺织车间高湿环境下出现回路打火隐患。
