斯特林发动机结构设计三维作品

这款斯特林发动机的结构设计，首先围绕外燃式热力循环的核心需求展开，区别于传统内燃机的缸内燃烧逻辑，它依靠外部热源对封闭工质持续加热，配合冷端散热形成稳定的温度差，推动工质在腔室内往复膨胀、压缩，进而将热能转换为旋转机械能输出，这种工作特性让它可以适配太阳能、生物质能、工业余热等多种低品位热源，在分布式能源供给、偏远地区小型发电、教学实验演示、余热回收利用等场景都有明确的应用价值。

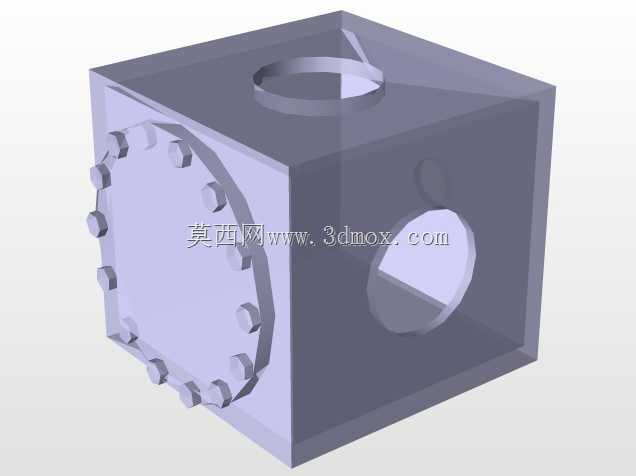

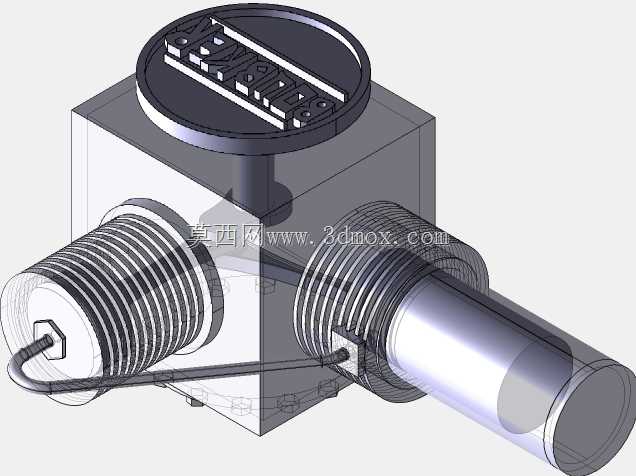

从结构布局来看，模型完整还原了核心功能部件的装配关系：中部的方形腔体作为封闭工质的核心容腔，承担着热交换、工质导流的核心作用，两侧伸出的带螺纹接口分别对应热端换热腔与冷端换热腔，螺纹结构的设计一方面是为了匹配外接换热翅片、热源连接套、散热套等附属部件的安装需求，另一方面也能保证腔室的密封性能，避免工质泄漏影响循环效率。顶部的圆形端盖集成了工质注入口与密封结构，表面的防滑纹理设计方便后期维护时的拆装操作，不需要专用工装即可完成端盖的拆卸与密封件更换。

动力输出端的轴系结构做了同轴度优化设计，输出轴与动力活塞、置换活塞的传动连杆做了空间避让，避免运动过程中出现运动干涉，连杆与活塞的连接位置采用了铰接结构，预留了合理的运动间隙，既可以降低加工精度带来的装配卡滞风险，也能减少运动过程中的摩擦损耗。两侧的细小管路是工质导流的通道，连接热腔与冷腔的位置做了圆弧过渡处理，减少工质流动过程中的沿程阻力，提升循环响应速度。

在安装边界的考量上，整体结构采用了集成化的方形主体作为安装基准，底部预留了标准化的安装孔位，可以直接固定在实验台架、发电机组底座或者余热回收装置的安装面上，不需要额外设计转接支架。输出轴的轴径、伸出长度都匹配通用的联轴器安装尺寸，可以直接连接小型发电机、减速箱或者负载演示装置，热端接口的螺纹规格适配常规的加热套、太阳能集热装置连接尺寸，冷端接口可以直接拧装标准散热鳍片组或者水冷套，不需要二次改型就能完成不同场景下的快速装配。

设计过程中特意将所有运动部件的运动轨迹做了全行程校核，置换活塞在腔室内的往复行程、动力活塞的运动幅度、连杆的摆动角度都经过反复调整，保证整个运转过程中没有死点，在较小的温差条件下就能顺利启动运转。同时腔体的壁厚做了均衡设计，热端区域的壁厚略厚于冷端，兼顾高温下的结构强度与冷端的散热效率，避免热应力集中导致的腔体变形问题，整体结构没有冗余的装饰性部件，所有外形结构都服务于功能实现与装配便利性，不管是用于教学演示的原理展示，还是小型动力装置的原型验证，都能提供完整的结构参考。
