CATIA平台曲柄滑块传动机构装配仿真

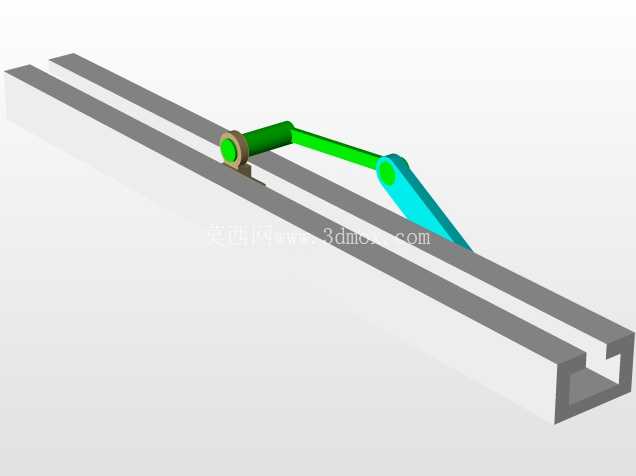

　　这套曲柄滑块机构的三维建模与装配仿真，核心围绕将旋转运动转化为直线往复运动的经典传动需求搭建，在各类需要直线进给、往复推送的工业场景中应用极广，从冲压设备的滑块驱动、自动化生产线的物料推送，到流体控制阀门的执行端传动，都能看到这类机构的变体。建模过程中首先确定了曲柄的回转中心位置，这是整个机构的运动基准，直接决定滑块的行程范围——曲柄回转直径与滑块行程严格对应，设计时先根据实际工况需要的直线运动距离反推曲柄长度，再匹配连杆的长度参数，避免传动过程中出现死点卡滞或者传动角过小导致的受力恶化问题。

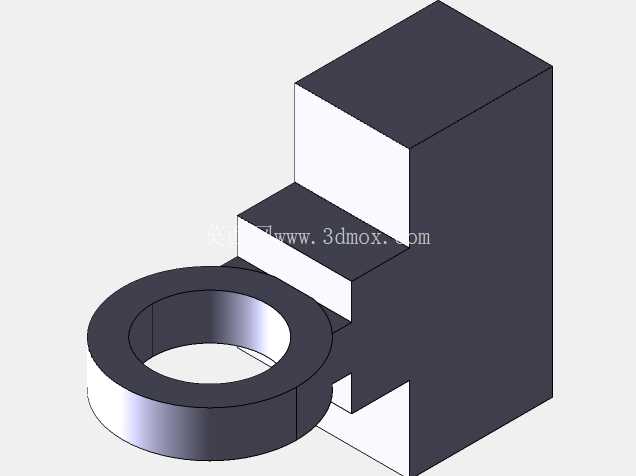

　　导轨部分采用了C型槽式结构，这种结构的滑块嵌装在槽内，能够同时承受垂直方向和侧向的载荷，相比开放式导轨的抗偏载能力更强，适合在有侧向力的传动场景下使用，建模时特意预留了滑块与导轨槽的配合间隙，完全按照实际机加工的公差要求设置，避免仿真运动时出现干涉卡滞，同时也能反映真实装配时的配合状态。曲柄与连杆的铰接处、连杆与滑块的铰接处都设置了转动副约束，曲柄的回转中心设置旋转驱动，整个装配约束完全按照实际机械连接关系添加，没有多余的过约束，保证运动仿真时的自由度计算准确。

　　从安装边界来看，整个机构的安装基准是曲柄回转中心的安装座以及导轨的安装底面，两个安装面的平面度、平行度要求在建模时已经通过基准面约束体现，实际安装时需要保证曲柄回转轴线与导轨长度方向的垂直度，否则会导致滑块运动时出现卡滞、磨损加剧的问题。机构的外形尺寸根据常规工业应用的中等负载场景设定，曲柄长度、连杆长度、导轨长度的比例经过运动学校核，保证传动角始终处于合理区间，最小传动角大于40度，避免机构受力过大导致的构件变形或者驱动负载激增。

　　功能特性上，这套机构可以通过调整曲柄的转速来控制滑块的往复运动频率，也可以通过更换不同长度的曲柄来调整滑块的行程，适配不同的工况需求。建模时所有构件都做了简化处理，去掉了不影响运动关系的倒角、小螺纹孔等工艺特征，既保证仿真运行流畅，也能清晰展示核心的传动关系，方便设计人员在此基础上做二次修改，比如添加驱动电机安装位、滑块末端的执行工装连接位等。

　　设计思路上没有采用过于复杂的结构，完全遵循经典曲柄滑块的传动原理，重点放在装配约束的准确性和运动仿真的真实性上，每一个铰接处的转动副都对应实际的销轴连接结构，导轨与滑块的移动副也完全模拟真实的滑动配合关系，仿真运行时可以直观看到曲柄整周旋转时，滑块沿着导轨做匀速特性的往复直线运动，能够清晰展示急回特性的运动规律，方便设计人员在方案阶段验证机构的运动行程、运动速度变化是否符合工况要求，提前排查运动干涉、死点位置等设计问题，减少后续物理样机试制时的修改成本。对于从事非标自动化设备设计、通用机械传动结构设计的人员来说，这套模型可以直接作为基础机构模块，根据实际负载要求调整构件的截面尺寸、材料参数，快速集成到整体设备方案中。
