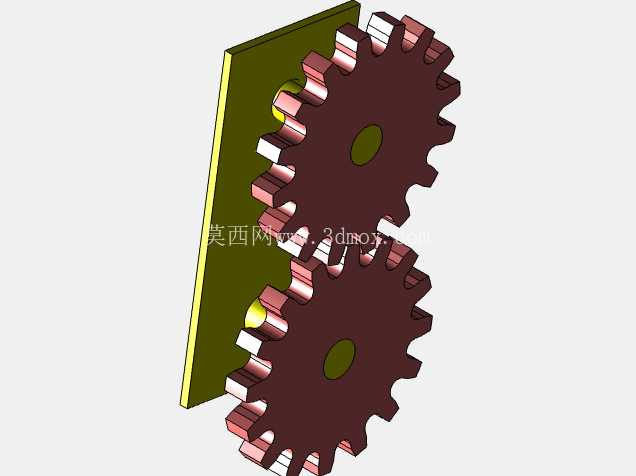

啮合式双齿轮传动装配结构

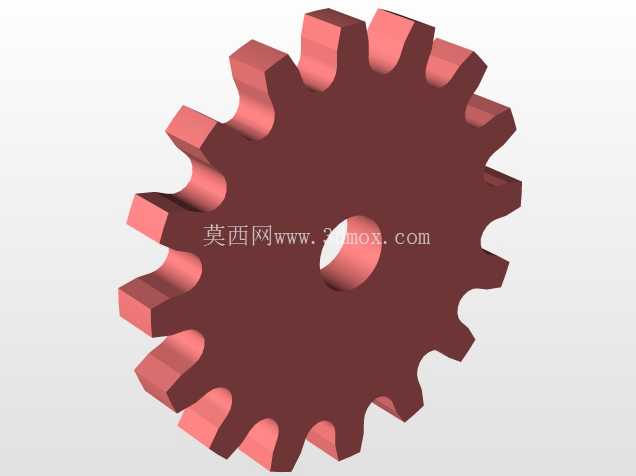

　　这套双齿轮啮合结构，是机械传动系统里最基础也最核心的动力传递单元，日常在小型输送线的动力端、轻工设备的进给机构、仪表类装置的力矩传递环节都能见到它的身影，核心作用是在平行轴之间完成转速与扭矩的匹配转换，不需要复杂的中间构件就能实现稳定的动力传输。从结构设计来看，两个齿轮采用标准渐开线齿形设计，齿廓参数经过啮合校验，侧隙控制在合理区间，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运转卡滞、齿面磨损加剧。齿轮本体采用辐板式结构，中心开设轴孔用于和传动轴配合，轴孔的公差选用基孔制过渡配合，能够保证和传动轴的同轴度，避免运转过程中出现偏心带来的振动与噪音。

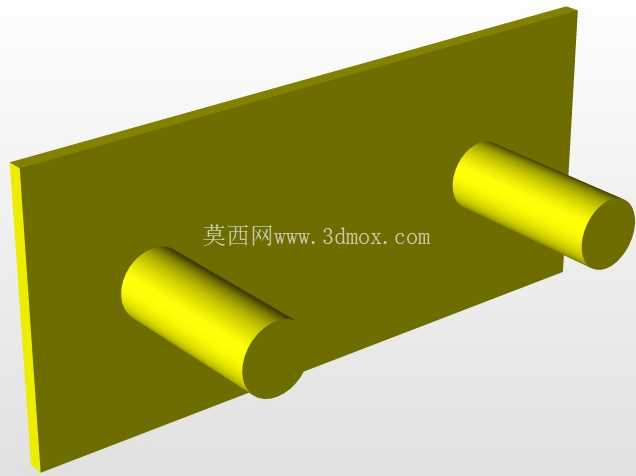

　　配套的安装立板作为齿轮副的支撑载体，板面上预留了两个齿轮轴的安装定位孔，两个孔的中心距严格按照齿轮啮合的理论中心距加工，公差控制在IT7级精度范围内，保证两个齿轮装配后齿面接触斑点符合传动要求，不会出现偏载、咬齿的问题。安装立板的边缘做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中，提升板件的结构强度。从实际应用的角度来说，这套结构可以直接作为传动模块集成到小型设备中，也可以作为教学演示载体展示齿轮啮合的运动过程。设计过程中首先确定了传动比需求，匹配两个齿轮的齿数参数，再根据传递的扭矩大小核算齿轮的模数，保证齿根弯曲强度和齿面接触强度满足工况要求，避免运转过程中出现断齿、齿面点蚀等失效问题。

　　安装边界方面，整套结构的占用空间紧凑，安装立板的平面作为安装基准面，可以通过螺栓直接固定在设备的机架上，不需要额外设计复杂的支撑结构；齿轮的轴向定位通过轴肩和轴用挡圈实现，能够限制齿轮运转过程中的轴向窜动，保证啮合位置始终处于设计区间。齿宽的设计兼顾了承载能力和结构紧凑性，既不会因为齿宽过窄导致单位齿面压力过大，也不会因为齿宽过宽增加不必要的结构重量和轴向尺寸。在实际装配过程中，需要先在齿轮轴孔和安装孔内涂抹润滑脂，减少初期运转的磨损，装配完成后手动盘动齿轮检查啮合顺畅度，确认无卡滞、无异常摩擦后再接入动力端。

　　这套结构的运动逻辑清晰，主动轮转动时通过齿面的啮合带动从动轮反向转动，能够精准传递转速和扭矩，传动效率高，使用寿命长，维护成本低，适合在中低转速、中等载荷的传动场景下使用。设计时还考虑了加工工艺性，齿轮采用常规滚齿工艺即可加工，不需要特殊的定制刀具，安装立板采用普通板材铣削、钻孔加工就能完成，加工成本低，适合批量生产应用。在设备选型适配时，可以根据实际需要的传动比调整两个齿轮的齿数，也可以根据传递扭矩的大小调整模数和齿宽参数，适配不同的工况需求，结构的拓展性较强。
