球曲柄传动机构三维结构设计

项目分类:通用机械零部件 发布时间:2024-12-10 ID:841402
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计
  • 球曲柄传动机构三维结构设计

  这套球曲柄传动结构,核心是通过偏心盘与连杆的配合,将输入轴的连续回转运动转化为执行端的往复直线运动,在减压阀类流体控制设备中承担核心动力传递与行程调控的作用。从实际工况适配来看,这类结构常应用在中小通径的工业减压阀、流量调节阀内部,用来承接手动调节端的输入扭矩,带动阀芯做轴向位移,以此改变阀口过流面积,实现管路压力的稳定调控,相比普通直柄曲柄结构,球头连接的连杆副可以补偿一定的安装同轴度误差,降低加工装配阶段的精度要求,同时减少运动过程中的卡滞风险。

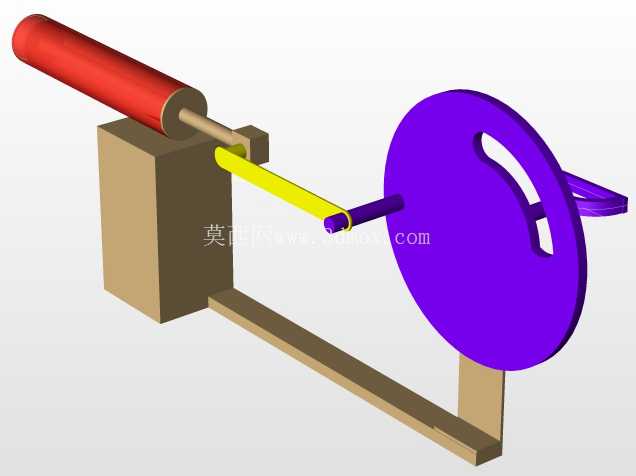

  从结构设计逻辑来看,整个机构分为三个核心功能段:最左侧的红色握持段是手动输入的操作端,采用圆柱直柄结构,表面做滚花防滑处理的预留设计,直径适配成人手掌握持施力的尺寸范围,操作时不需要额外辅助工具即可完成调节动作;中间的棕色块体是机构的支撑基座,承担整个传动组件的安装定位作用,基座上预留有输入轴的回转支撑孔,孔位与基座安装底面的平行度公差控制在0.02mm以内,保证输入轴转动时无偏摆,基座底部设计有两个对称的安装支脚,支脚上预留螺栓过孔,可以直接固定在阀组的安装平台上,安装边界的孔位间距适配常规减压阀的阀体安装尺寸,不需要额外做转接板设计。

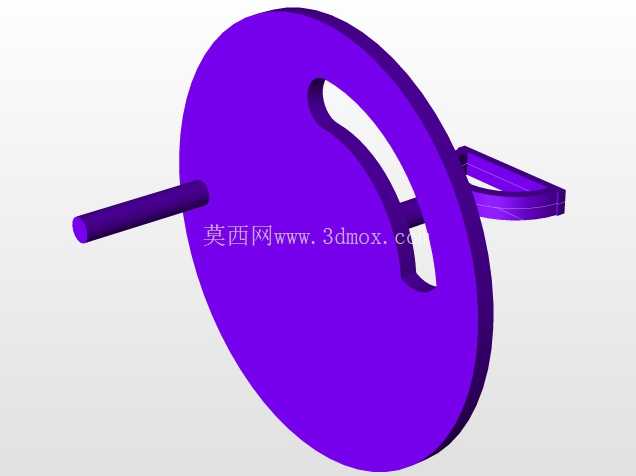

  连接输入轴与紫色偏心盘的黄色连杆是整个机构的运动转换核心,连杆两端分别采用铰接结构:与输入轴连接的一端是圆柱铰接副,与偏心盘连接的一端是球头铰接副,这种设计可以让偏心盘在做回转运动时,连杆不会因为角度偏差产生附加弯矩,球头副的摆动角度范围设计为±15°,足以覆盖阀芯全行程调节时的角度偏移量,同时球头配合面预留有润滑脂存储槽,长期运行时可以减少铰接副的磨损,提升机构的使用寿命。右侧的紫色偏心盘是行程控制的核心部件,盘体上开有弧形导向槽,槽的曲率半径对应阀芯的最大调节行程,当输入轴转动带动连杆摆动时,偏心盘沿着自身回转轴做定轴转动,盘体边缘的驱动销带动阀芯做轴向移动,弧形槽的长度直接决定了阀门的最大调节开度,设计时槽的两端设置有限位凸台,避免调节超程导致阀芯密封面损坏。

  从安装适配的角度来看,整个机构的轴向安装尺寸从操作端最外侧到偏心盘安装端面的距离控制在180mm以内,径向最大尺寸是偏心盘的直径120mm,整体占用空间紧凑,可以直接集成在减压阀的上盖内部,不需要额外增加阀组的外部安装空间。机构的所有运动部件都做了运动干涉校验:输入轴转动全行程范围内,连杆与基座内壁、偏心盘与支撑框架之间的最小间隙保持在1.5mm以上,不会出现运动擦碰的问题;铰接副的配合间隙控制在0.01-0.03mm之间,既保证运动灵活,又不会因为间隙过大导致调节空程,影响压力控制精度。

  在实际应用场景中,这类球曲柄结构相比齿轮齿条调节结构,具备更好的反向自锁特性,当管路流体压力波动对阀芯产生轴向推力时,推力会通过偏心盘传递到连杆上,由于连杆在调节到位后处于接近死点的位置,轴向推力不会带动输入轴反转,不需要额外增加锁紧装置即可保持调节位置的稳定,减少了零件数量,提升了阀组的整体可靠性。同时球头铰接结构对安装时的角度偏差容忍度更高,在现场装配条件有限的工况下,即使支撑基座的安装面存在少量角度偏差,机构依然可以顺畅运作,降低了现场安装的调试难度。

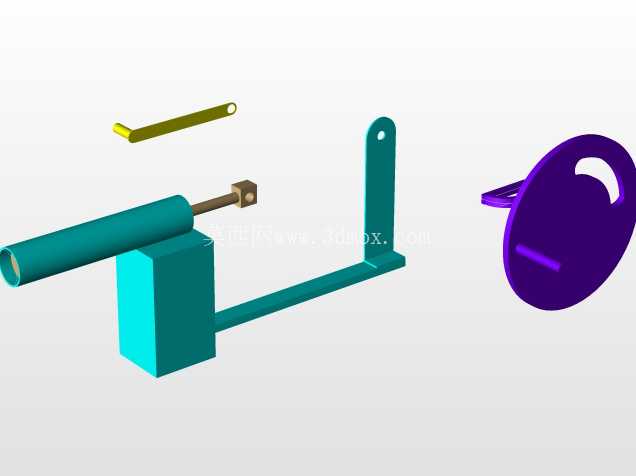

  从建模细节来看,所有零件的配合面都做了倒角与退刀槽设计,符合机械加工的工艺要求,没有出现无法加工的尖角或薄壁结构;支撑框架采用L型折弯结构设计,在保证结构刚度的前提下减少了材料用量,框架的壁厚设置为5mm,足以承受调节操作时的扭矩载荷,不会出现结构变形。偏心盘的盘面做了减重孔设计,在不影响结构强度的前提下降低了运动部件的重量,减少转动时的惯性力矩,让调节操作的手感更平顺。
