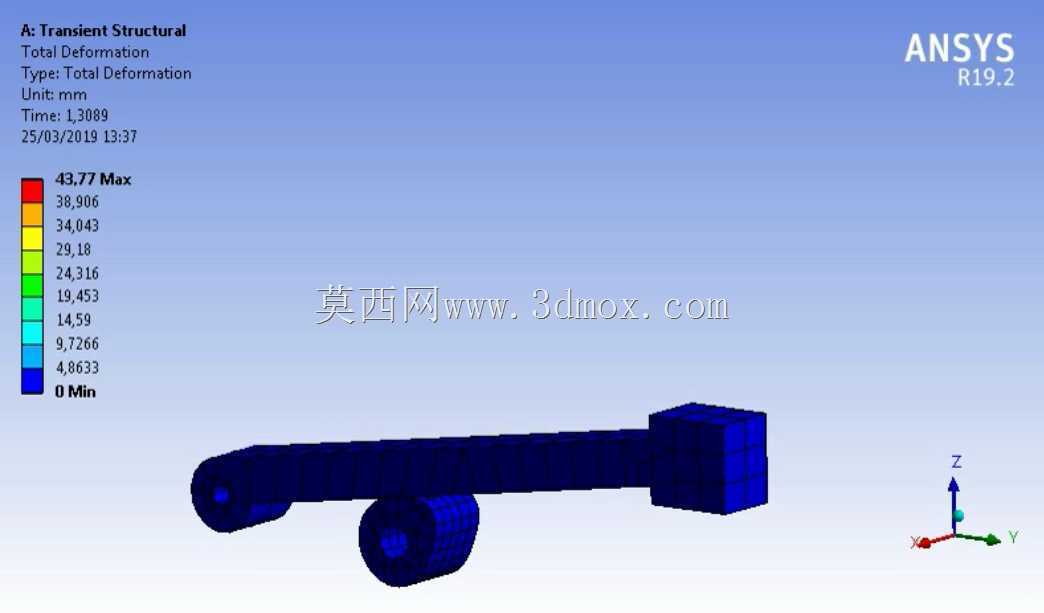

接触部件瞬态结构变形仿真分析模型

项目分类:变压器/电感器 发布时间:2024-10-08 ID:781769
  • 接触部件瞬态结构变形仿真分析模型

  在电力输配、工业电气控制场景中,接触类部件的瞬态结构形变直接决定设备运行的可靠性与服役寿命,尤其是交流稳压类设备内的导电接触组件,在通断瞬间、负载突变工况下会承受短时冲击载荷,若形变超出设计阈值,会引发接触电阻骤升、局部过热、接触失效等连锁故障,严重时甚至导致设备停机、供电中断。本次构建的瞬态结构分析模型,核心是还原接触组件在动态载荷下的形变演化规律,为接触结构的参数优化提供量化的仿真依据。从实际工程需求出发,模型首先还原了接触组件的真实装配关系:包含长条形导电接触臂、两组滚轮式接触支撑、端部定位块三个核心构件,各构件之间的接触对设置完全匹配实际装配的接触状态,区分了绑定接触、摩擦接触、无摩擦接触三类不同的接触界面,

  避免仿真过程中出现接触穿透、应力奇异等失真问题。在载荷边界设置上,模型充分考虑了实际工况下的载荷特性:瞬态载荷的加载曲线完全复刻设备合闸瞬间的冲击力变化,同时叠加了接触部件自身重力、运行过程中的振动加速度载荷,固定约束设置在端部定位块的安装端面,与实际设备中该部件通过螺栓紧固在安装基座上的固定方式完全一致,确保仿真边界与实际安装边界的匹配度。从结构设计逻辑来看,长条形接触臂采用等截面矩形结构,是为了在保证导电截面积满足载流要求的前提下,尽可能降低结构自身重量,减少动作过程中的惯性冲击;两组滚轮式支撑的位置设置,是经过多轮静力学校核后确定的最优支撑跨距,既可以避免接触臂悬臂过长导致的静形变过大,也能防止支撑点过密带来的动作卡滞问题;

  端部定位块的凸台结构与接触臂端部的凹槽配合,实现装配过程中的快速定位,同时限制接触臂动作过程中的横向窜动,保证接触位置的重复精度。在尺寸边界上,模型严格遵循对应规格交流稳压器的内部安装空间限制,接触臂的总长度、滚轮直径、定位块的外形尺寸均与实际量产部件的尺寸保持一致,安装孔位的位置、孔径完全匹配现有设备的安装基座,确保基于该模型优化后的结构可以直接替换原有部件,无需对设备内部其他结构进行改动,大幅降低优化方案的落地成本。仿真过程中重点关注的是接触区域的局部形变、接触臂的整体挠度变化、支撑滚轮的接触应力分布三个核心指标,通过瞬态求解可以得到整个载荷施加周期内任意时刻的形变云图、应力分布数据,

  能够精准捕捉到最大形变出现的时间点与具体位置,识别出结构的应力集中区域。不同于静力学分析仅能得到恒定载荷下的稳态结果,瞬态结构分析可以还原载荷动态变化过程中结构的响应特性,比如冲击载荷作用下接触臂的形变振荡过程、接触界面的压力波动情况,这些动态特性是静力学仿真无法获取的,而恰恰是影响接触部件动态接触可靠性的关键因素。在实际工程应用中,这类仿真模型可以替代大量的物理样机冲击试验,在设计阶段就预判不同结构参数下的瞬态形变特性,通过调整接触臂的截面尺寸、支撑滚轮的位置、材料弹性模量等参数,将最大形变量控制在设计允许的阈值范围内,同时保证接触界面的压力始终处于合理区间,既不会因为压力过小导致接触不良,也不会因为压力过大加剧接触表面的磨损。对于结构设计从业者而言,这类模型的建模核心不在于几何外形的还原度,而在于接触对设置、边界条件加载、求解步长设置的合理性,任何一个参数设置偏差都会导致仿真结果与实际情况出现较大偏离,建模过程中需要结合实际工况的测试数据对模型参数进行校准,确保仿真结果能够真实反映结构的实际动态响应特性,才能为结构优化提供可靠的数据支撑。
