影视道具用螺旋桨飞机机身结构设计

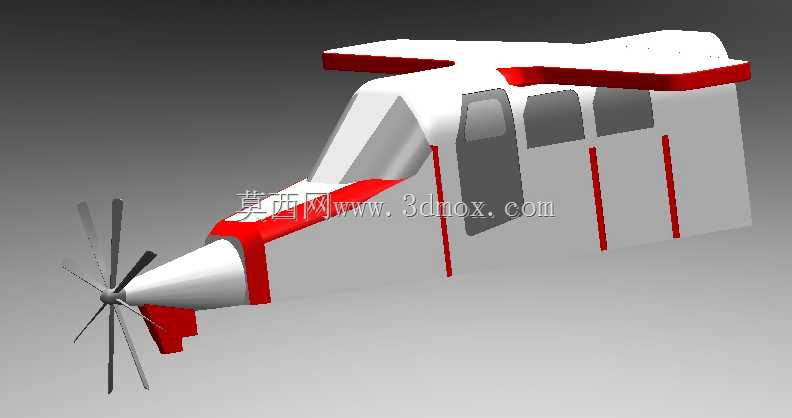

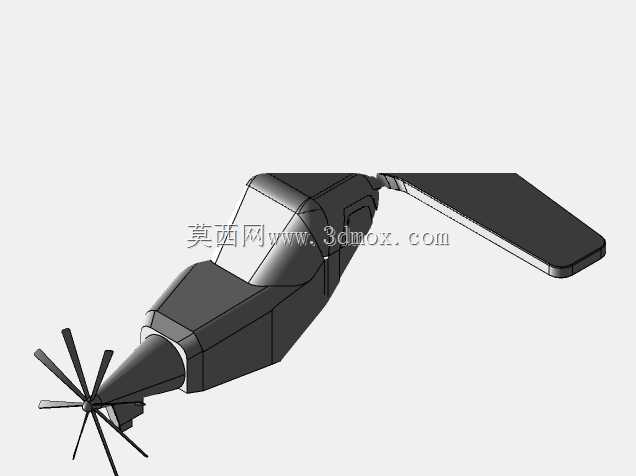

该螺旋桨造型道具机身主要面向影视拍摄、主题展陈场景使用，区别于真实通航飞行器的结构逻辑，设计阶段优先还原复古螺旋桨飞机的视觉辨识度，同时兼顾道具运输、现场拼装的实操需求。从结构拆分逻辑来看，整体采用分段式装配思路，机头段单独集成螺旋桨安装基座，预留了标准的轴系安装位，可适配不同尺寸的仿真螺旋桨组件，安装边界控制在机头前端向外延伸120mm范围内，避免拼装后出现视觉比例失衡问题。机身中段为主体承载结构，侧面预留了舱门、舷窗的预装卡槽，所有卡槽的公差控制在±0.5mm，既保证外观件安装后无明显缝隙，也能满足快速拆装的现场作业要求，机身主体宽度控制在1.8m，高度2.2m，适配常规影视棚的门洞通行尺寸，无需额外拆解即可完成转场运输。上机翼采用分体式插接结构，与机身顶部的安装座通过定位销配合固定，机翼边缘做了圆弧过渡处理，避免现场拍摄、展陈过程中出现剐蹭风险，机翼展向单侧长度控制在1.2m，整体翼展不超过4.2m，适配多数室内拍摄场景的空间边界。机身表面的红色装饰条采用嵌入式安装槽设计，无需额外粘接即可固定装饰件，后期更换外观配色时无需整体打磨机身，大幅降低道具的改造成本。机头螺旋桨组件采用轻量化中空结构设计，单片桨叶做了动平衡校准，即使搭配低速转动的动力模块，也不会出现明显抖动，适配拍摄时的动态画面需求。结构设计阶段特意规避了真实飞机的复杂内部承力结构，所有内部筋板仅做造型支撑用，整体自重控制在120kg以内，4名现场工作人员即可完成整体移位，无需动用重型吊装设备。机身底部预留了通用安装法兰，可直接固定在移动底盘、升降台架上，适配不同拍摄角度的机位需求，法兰的安装孔位采用通用间距设计，兼容市面上多数影视道具用移动载具的接口标准。
