埃斯费里科河验证程序用框架式设备结构

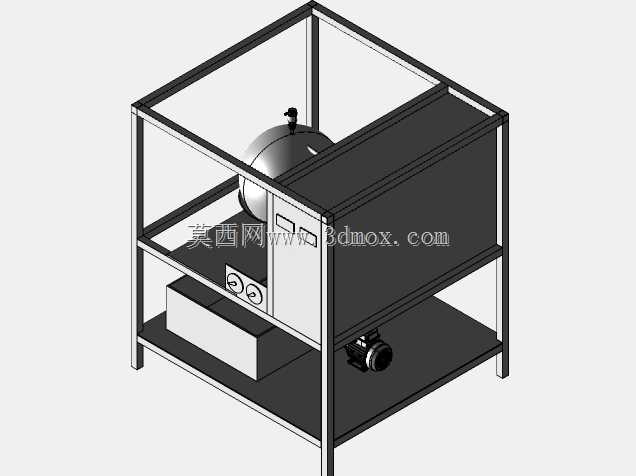

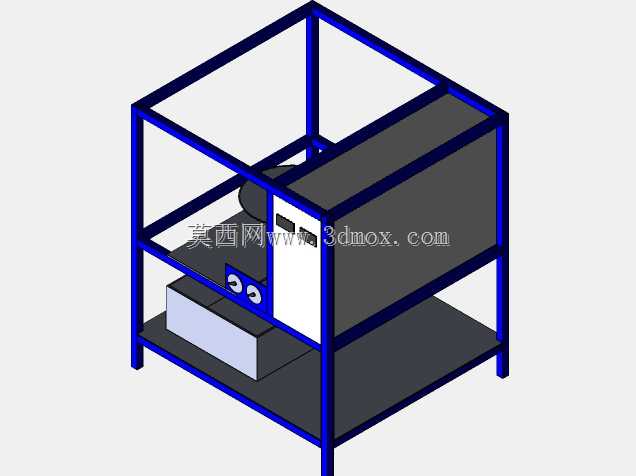

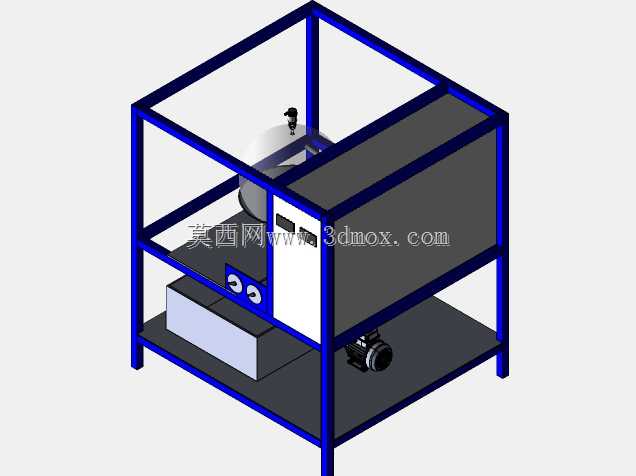

该结构针对户外河道现场验证作业的使用场景设计，整体采用方管焊接成型的框架式承载结构，框架杆件做等距排布设计，既保证整体抗扭、抗弯刚度，满足户外临时布设时的抗风、抗外力碰撞要求，也为内部各功能模块预留了充足的安装、检修操作空间。框架底部预留150mm的离地间隙，适配河道周边不平整的泥地、碎石地面布设需求，避免底部积泥、积水浸泡内部组件，支脚端面预留膨胀螺栓安装孔位，如需长期固定点位作业可直接与混凝土基础锚固，临时布设时也可搭配配重块实现快速稳固定位。

内部采用分层承载设计，底层预留抽屉式功能模块安装位，可放置验证作业所需的采样存储单元、供电模块，抽屉采用侧装滑轨支撑，抽拉行程覆盖模块全部操作面，更换采样容器、检修供电组件时无需拆解外围框架；中层为核心作业单元安装位，预留了检测组件的安装基准面，基准面加工有阵列排布的M6螺纹孔，可根据不同验证项目的检测组件尺寸灵活调整安装位置，适配不同规格的传感、采样部件固定需求；上层为防护围挡结构，采用薄钢板折弯成型的护板覆盖框架侧部与背部，既可以阻挡河道现场的飞溅水花、扬尘侵入内部核心组件，也能避免无关人员触碰内部作业部件引发安全隐患。

前部设置独立的控制柜体安装位，柜体与框架采用螺栓可拆卸连接，柜体面板预留显示屏、控制按钮、接口的安装开孔，操作人员站在设备正面即可完成全部参数设置、状态查看操作，柜体内部预留走线槽位，所有内部线缆沿框架杆件内侧的走线卡扣排布，避免线缆外露被剐蹭、腐蚀。整体结构的安装边界控制在1200mm×1000mm×1400mm范围内，可通过普通货运面包车转运，现场布设时仅需2名操作人员即可完成就位、接线、调试全流程，无需大型吊装设备辅助。框架表面采用喷塑处理，耐候性满足户外长期使用的防腐要求，所有连接位置均做倒角处理，避免现场作业时尖锐边角划伤操作人员，各层承载板均做防滑纹路处理，防止放置的模块、工具滑落。
