带周向槽结构的柱形传动销零件设计

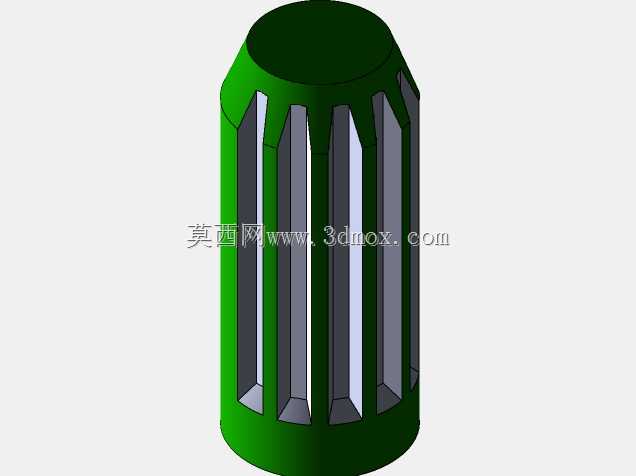

这类带周向均布槽的柱形销件，常应用在轻载传动机构、小型工装夹具的定位环节，也可作为微型气动元件的阀芯导向构件使用，在小型自动化设备的间歇传动工位、文具类机械的进纸定位结构中也能见到同结构零件的身影。从结构功能来看，柱身周向均匀分布的8条30度斜槽，主要作用是和配套的弹性卡爪配合，实现轴向位置的多级可调锁定，槽边的55度倒角设计，能够减少卡爪卡入时的刚性冲击，降低反复动作后的槽口磨损速率，提升零件的循环使用寿命。零件端部的20度倒角与C角结构，一方面是为了装配时能够顺利导入对应安装孔，减少装配对位的时间成本，另一方面也能去除端部机加工产生的毛刺，避免装配过程中刮伤安装孔内壁，影响配合精度。从设计逻辑上看，该零件采用同轴回转体为基础结构，整体最大外径为60mm，总长度控制在140mm，有效配合段长度为120mm，端部导向段长度20mm，安装时仅需对应直径60mm的基孔即可完成装配，不需要额外设计复杂的安装固定结构，周向槽的深度控制在44mm的分度圆范围内，既保证了卡爪卡入后的锁定强度，也不会因为槽深过大削弱零件本身的抗扭、抗弯性能。在实际选型应用中，这类零件不需要额外做轴向防松结构，依靠周向槽与卡爪的配合即可承受一定的轴向拉力，同时柱身的光面段可以作为滑动导向面使用，在短行程的直线往复动作中承担导向功能，相比普通圆柱销，它兼具定位、传动、可调锁定的多重作用，能够简化配套机构的整体结构，减少装配零件的数量，降低小型设备的整体装配复杂度。建模过程中需要重点关注周向槽的角度公差与分度均匀性，槽与槽之间的分度误差如果超过0.1度，就会导致卡爪卡入时出现卡滞、受力不均的问题，长期使用会出现槽口单边磨损、锁定失效的情况，端部倒角与柱身的同轴度需要控制在0.02mm以内，避免装配后出现偏斜，影响滑动导向的顺畅度。
