带减重孔的工字钢结构梁设计

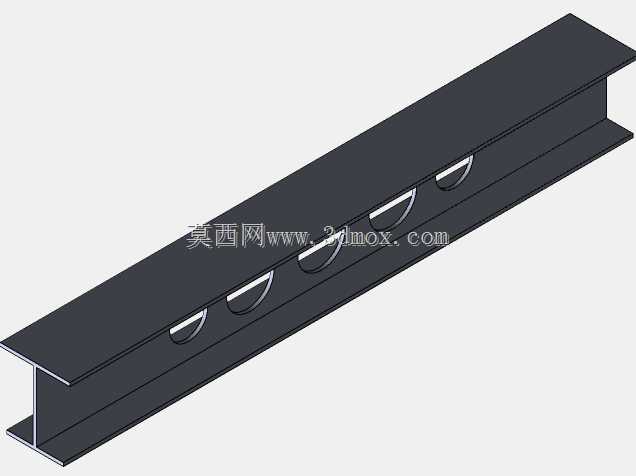

在厂房大跨度承重结构、设备机架主梁、输送线支撑桁架这类对构件自重与承重比有严格要求的场景中，传统实心工字钢往往存在材料冗余、安装吊装负荷大的问题，这款带规则半圆减重孔的工字钢梁，正是针对这类工程痛点完成的结构优化设计。从实际应用场景来看，这类钢梁既可以作为自动化生产线的顶部主梁承载吊挂设备与输送负载，也能用于轻型厂房的屋面檩条、设备操作平台的横向支撑，甚至在定制化工装机架的主体框架中，也能替代厚重的实心型钢降低整体设备自重。

设计过程中首先保留了工字钢上下翼缘平行、腹板垂直的经典受力结构，上下翼缘的宽度与厚度匹配常规型钢的受力截面，保证抗弯截面模量满足常规中等负载的承重要求，不会因为腹板开孔削弱整体的抗弯能力。腹板上的半圆减重孔并非随意开设，孔位沿梁长方向等距排布，孔的边缘做了圆弧过渡处理，完全规避了直角开孔带来的应力集中问题，每一个开孔的位置都对应腹板受力的低应力区，在切除冗余腹板材料的同时，不会破坏腹板的抗剪承载能力，相比同规格实心工字钢，自重可降低两成左右，对应的吊装、安装人工与设备负荷也同步下降。

从安装边界来看，这款钢梁的端部截面尺寸与同型号普通工字钢完全兼容，不需要额外定制连接法兰或者转接件，既可以采用常规的焊接方式与立柱、端梁连接，也能通过标准型钢连接件完成螺栓装配，适配现有绝大多数钢结构安装的工艺标准。梁身的减重孔除了降低自重之外，还能方便现场布设线缆、气路管线，不需要额外在腹板上开孔穿管，减少现场施工的二次加工工作量，也避免现场随意开孔破坏梁体结构强度。

建模过程中严格遵循钢结构设计的截面规范，翼缘的倒角、腹板与翼缘的过渡圆角都完全参照实际轧制型钢的工艺特征，减重孔的边缘预留了足够的加工余量，不管是采用激光切割还是等离子切割加工，都能直接按照模型轮廓下料，不需要二次修正尺寸。梁的长度参数可以根据实际安装跨度灵活调整，孔位间距也可以对应不同的负载要求做等比例缩放，在保证结构强度冗余的前提下最大化材料利用率，避免不必要的材料浪费。
