剪叉式电动升降窗体驱动结构设计

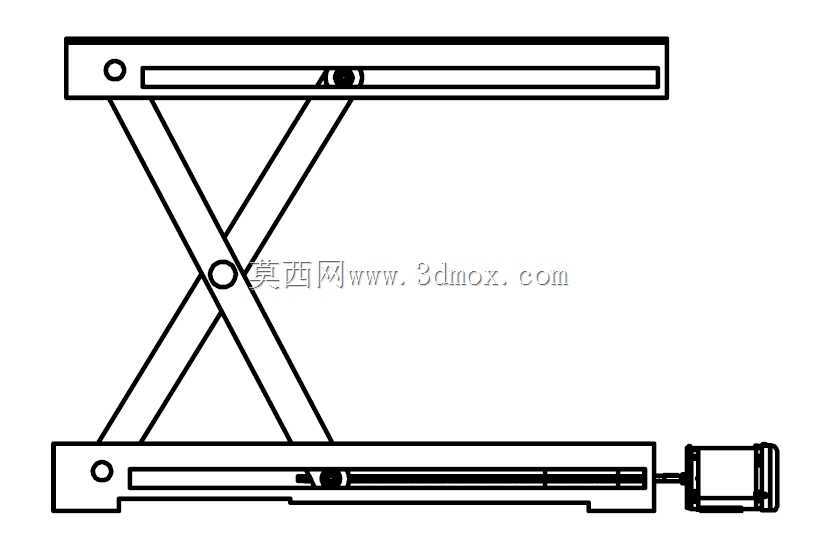

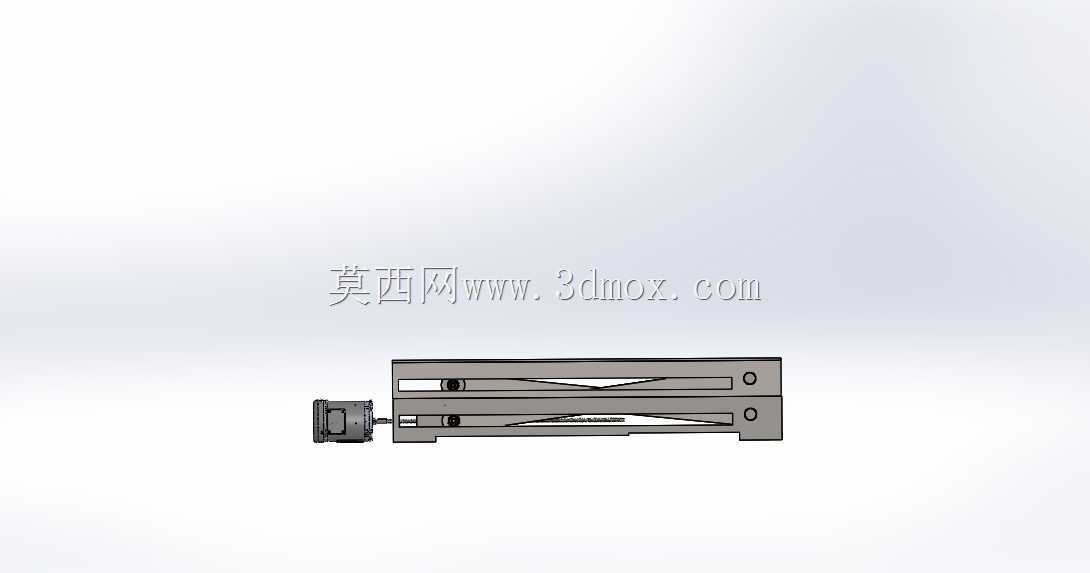

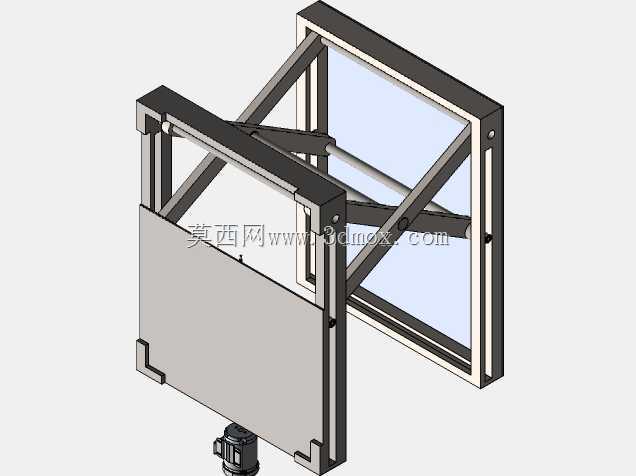

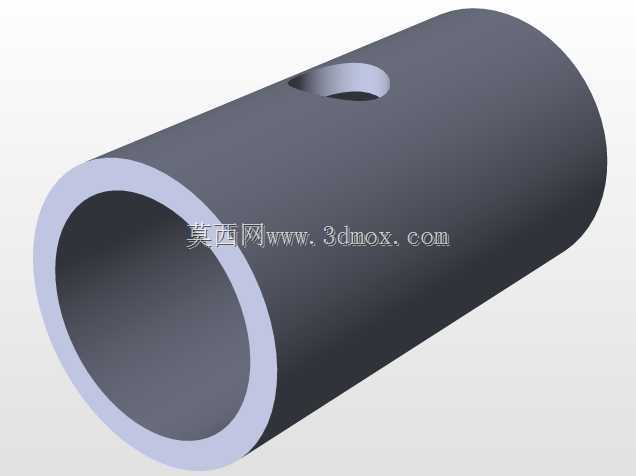

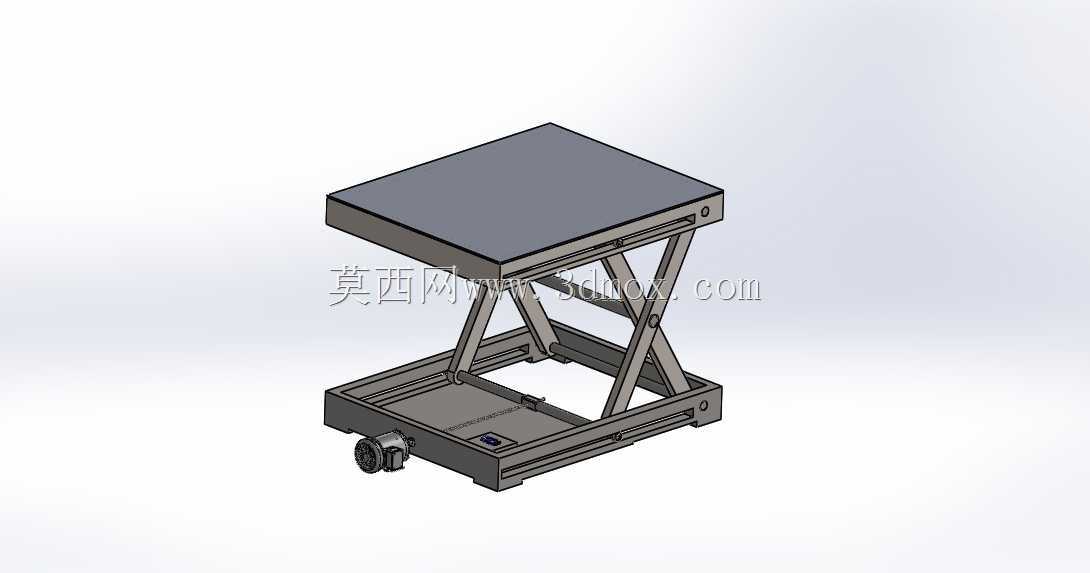

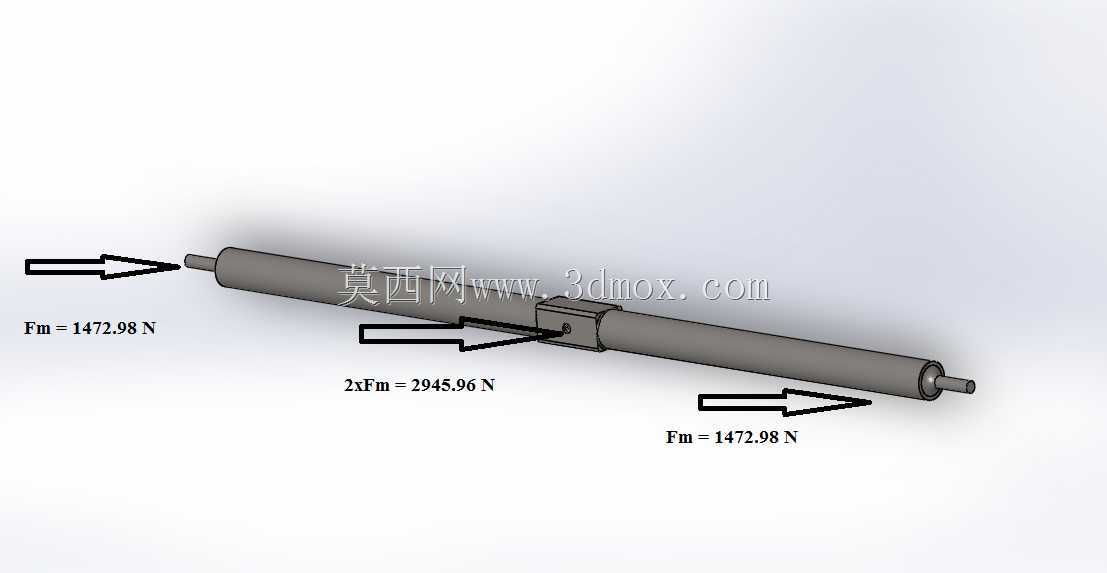

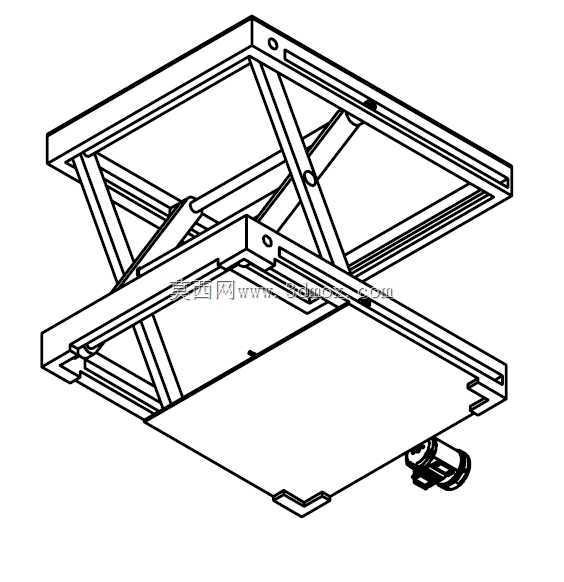

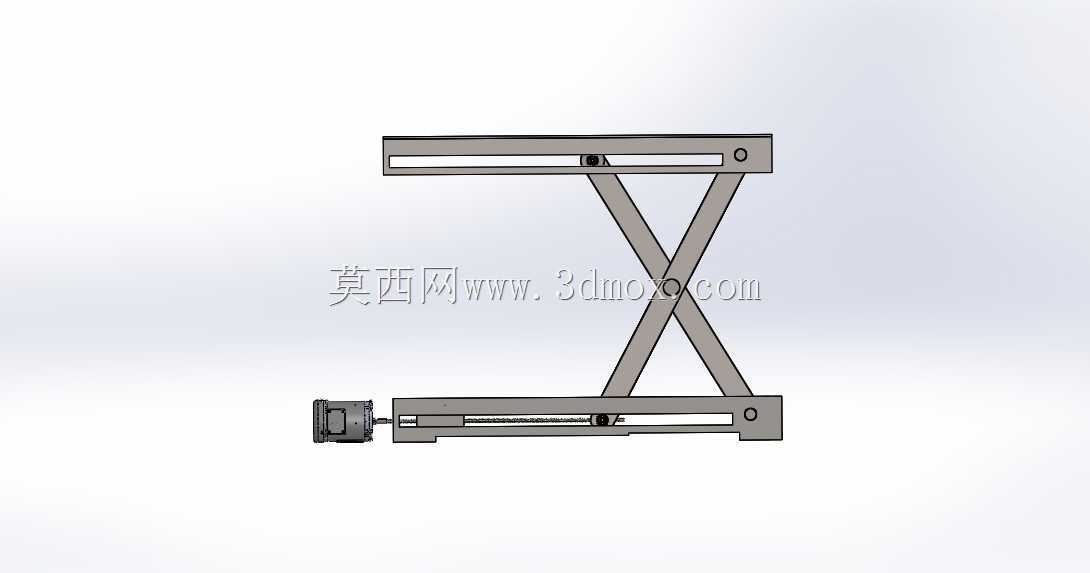

　　这套剪叉式电动升降结构，主要面向需要实现窗体垂直启闭、小型工位台面升降的场景，常见于老旧小区加装的外置通风窗改造、工业设备观察窗自动启闭、小型仓储货位的垂直抬升工位，也可适配轻型物料的短距离垂直输送需求，相比传统的螺杆直推、绳轮牵引结构，剪叉式的支撑刚性更强，升降过程中活动端的水平偏移量极小，不会出现运行卡滞、侧倾晃动感。从结构设计逻辑来看，整套机构采用对称双剪叉臂布局，固定端与安装基座的外框刚性连接，活动端直接连接需要升降的窗体面板，剪叉臂的铰接点全部采用销轴配合自润滑衬套，减少长期往复运行的磨损量，驱动端布置在结构最下方的基座位置，通过电动推杆输出直线推力，带动剪叉臂的铰接点沿导向槽滑动，从而实现活动端的垂直升降动作，

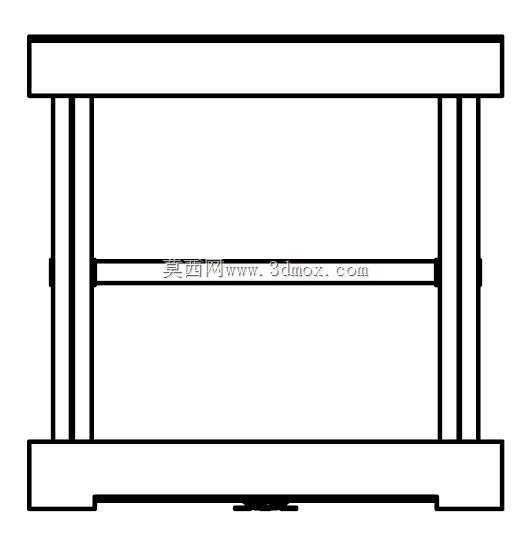

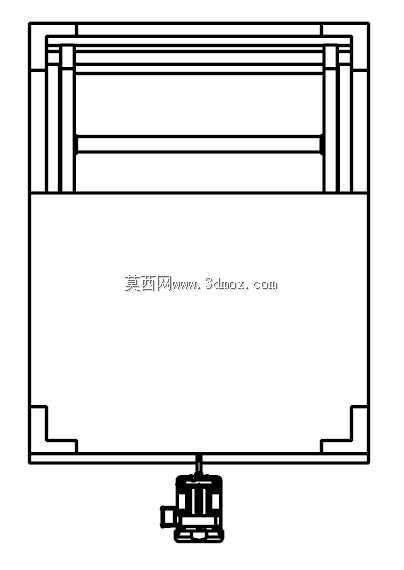

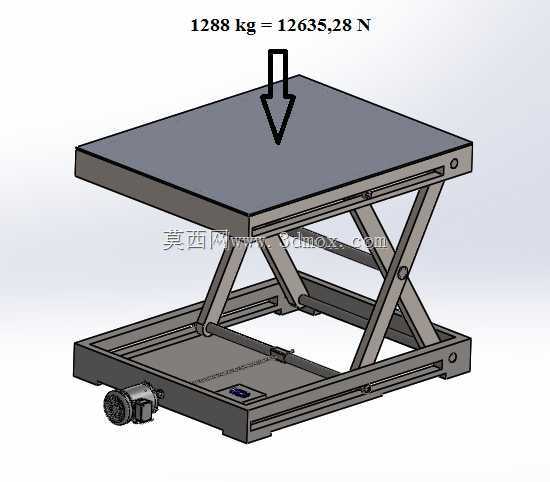

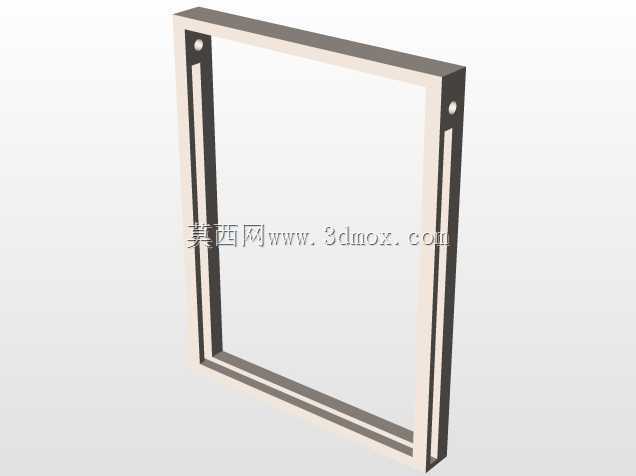

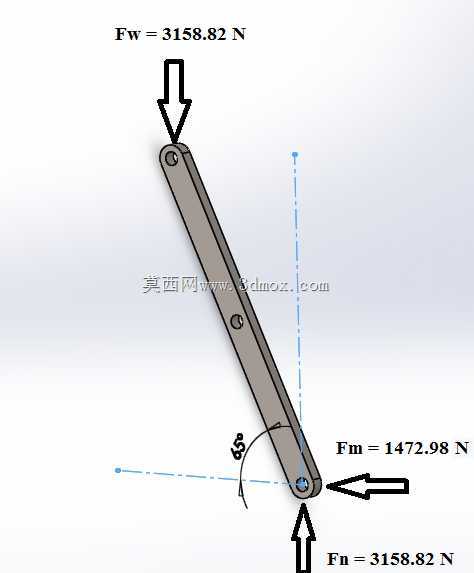

　　这种驱动布置方式可以将动力部件完全隐藏在安装基座内部，不会占用窗体正面的通行或观察空间，同时也能避免动力部件暴露在外积灰、受潮，提升户外场景下的运行可靠性。在安装边界的设计上，整套结构的外框采用矩形型材拼接而成，固定外框的安装面预留了标准的螺栓过孔，可以直接适配常规建筑窗体的预埋安装点位，不需要额外做墙体改造，活动面板的边缘预留了密封胶条的安装槽位，当窗体下降到闭合位置时，面板与外框的贴合面可以通过胶条实现密封，满足防尘、防雨的使用要求。剪叉臂的截面尺寸经过受力校核，在额定升降负载下，臂杆的弯曲变形量控制在千分之二以内，不会因为长期负载出现臂杆塑性变形，导向槽内镶嵌了耐磨尼龙导轨，剪叉臂端部的导向滚轮在导轨内滚动，

　　运行过程中不会出现金属摩擦的异响，同时滚轮的间隙经过调整，升降全程的晃动量控制在0.5毫米以内，保证面板升降时的对位精度。设计过程中特意做了死点规避，当结构升到最高位置时，剪叉臂不会越过机械死点，避免出现机构锁死无法回落的故障，同时在上下极限位置都设置了硬限位块，配合电动推杆的内置行程开关，实现双重极限位置保护，即使电气限位出现故障，机械硬限位也能阻挡结构超行程运行，避免部件损坏。整套结构的传动链路没有外露的齿轮、链条等易夹手部件，所有铰接转动位置都做了包边防护，运行过程中不会出现卷入异物的风险，适配人员近距离操作的场景，比如车间的设备观察窗、办公区域的电动通风窗，都可以直接使用这套结构，不需要额外加装安全防护网。

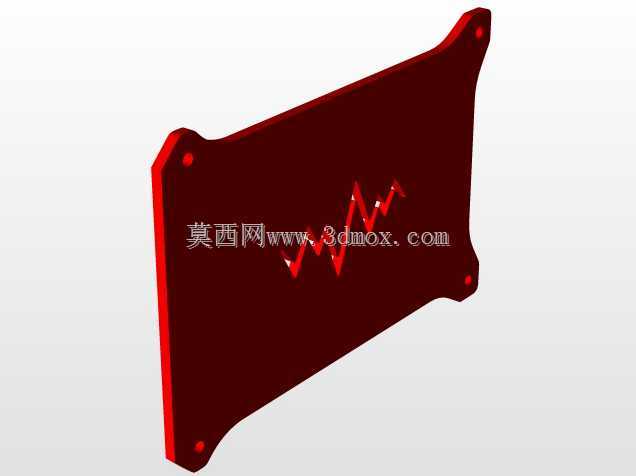

　　从实际使用的角度出发，剪叉结构的升降速度可以通过调整电动推杆的输出速度来适配，常规场景下采用每秒10毫米的升降速度，既不会因为速度过快产生冲击，也能保证启闭效率，对于需要快速启闭的特殊场景，也可以更换更高速度的驱动部件，不需要改动主体的剪叉支撑结构。结构的维护点非常少，只需要定期在铰接销轴位置加注少量润滑脂，检查导向滚轮的磨损情况即可，日常使用不需要频繁拆解维护，适合安装位置较高、维护不便的场景。在尺寸适配性上，这套结构的剪叉臂长度、外框尺寸都可以根据实际安装需求做等比例缩放，小到半米见方的小型观察窗，大到两米幅宽的通风窗体，都可以通过调整臂杆长度、增加剪叉组数量来适配，不需要重新设计整体的传动逻辑，通用化程度较高。结构的活动面板可以根据使用需求更换不同材质，比如需要透光的场景可以更换钢化玻璃面板，需要防护的场景可以更换金属钣金面板，安装接口完全通用，不需要改动连接结构。
