车辆盘式制动钳支架结构设计

制动支架是车辆盘式制动系统中的关键承载件，主要用于连接转向节或车桥与制动钳本体，在制动过程中承受并传递制动力矩、侧向力及热变形引起的附加载荷。该类零件常见于乘用车、轻型商用车及部分非道路车辆的前轮或后轮盘刹结构中，其刚度、强度和安装定位精度直接影响制动平顺性、踏板感、摩擦片磨损均匀性以及制动噪声表现。

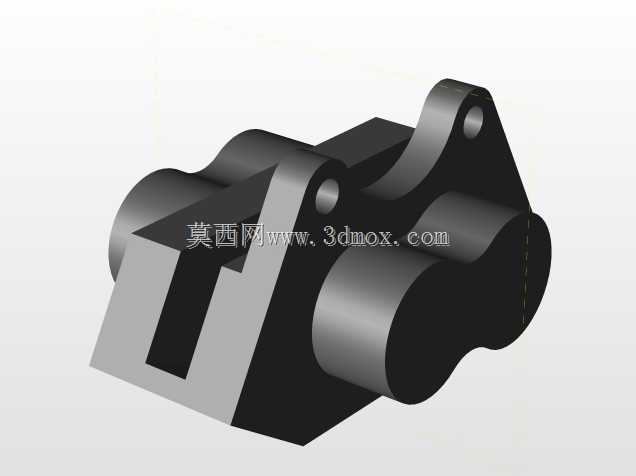

从结构上看，该支架采用一体式铸造或锻造后机加工的思路，主体包含钳体滑动导向区域、摩擦片限位面、桥部连接结构以及与转向节连接的安装支耳。两侧圆筒形区域为制动钳提供滑动或定位边界，中间开槽用于容纳制动盘并布置内外摩擦片，上方带孔支耳则用于实现与车架侧支座的铰接或螺栓连接。设计时需要重点控制安装孔中心距、导向面平行度、摩擦片滑道宽度以及制动盘通过间隙，这些尺寸共同决定了卡钳能否在制动和释放状态下顺畅回位。

在实际装车状态下，支架并非孤立受力。紧急制动时，轮胎接地点产生的制动力通过制动盘、摩擦片和卡钳传递到支架，再由支架传递至转向节和悬架系统；车辆转弯或经过不平路面时，支架还需承受制动钳质量带来的惯性冲击。因此，结构设计通常在支耳根部、桥部过渡区和安装座周围设置较大圆角，以降低应力集中；同时在非受力区域去除材料，控制零件重量。模型中可见的厚壁与薄壁过渡、凸台和孔位，均服务于载荷传递、装配避让和加工定位。

外形尺寸方面，该类支架需要围绕制动盘直径、卡钳包络、轮辋偏距和转向节接口进行边界校核。安装孔位置必须与整车坐标一致，支架内侧与制动盘之间需保留热膨胀和泥水排出间隙，外侧则要避免与轮辐、防尘罩及悬架杆件发生干涉。对于结构设计人员而言，建立三维模型时不仅要表达零件本体，还应同步检查制动盘、摩擦片、卡钳、转向节和轮毂单元的相对运动关系，确认全行程内无碰撞、无异常接触，并为铸造拔模、机加工装夹和检测基准预留合理工艺空间。
