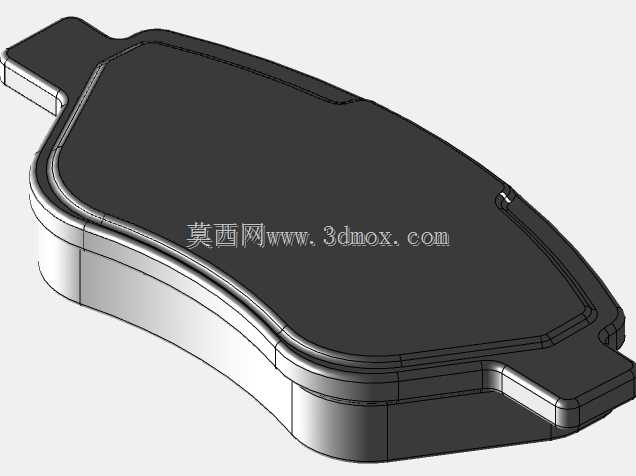

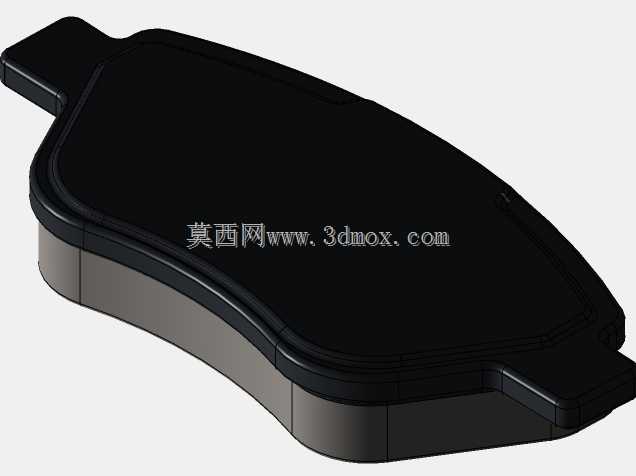

菲亚特莱纳linea车型前制动刹车片结构

这款前制动摩擦片适配菲亚特莱纳linea车型的前轮制动回路，在整车制动系统里承担着将制动钳活塞推力转化为摩擦阻力的核心作用，日常行驶中频繁参与减速、驻车等工况，直接决定前轮制动力输出的平顺性与稳定性。从结构设计来看，摩擦块采用了非对称的轮廓造型，两端延伸出的定位耳是为了匹配制动钳支架的安装卡槽，装配时可直接卡入支架导槽，限制摩擦片在制动过程中的径向窜动，避免出现制动异响或偏磨问题。摩擦材料层与钢背采用压装结合的结构，钢背的厚度经过匹配计算，既能承受制动时活塞施加的数千牛压力，也不会因刚性不足出现形变，导致摩擦面与刹车盘贴合度下降。设计过程中需要优先考虑摩擦面的有效接触面积，这款产品的摩擦面轮廓完全对应适配刹车盘的摩擦环宽度，边缘做了小尺寸的倒角处理，既可以避免新片装配后出现边缘刮蹭刹车盘台阶的问题，也能减少制动初期的接触异响。安装边界方面，钢背背部的活塞接触区域做了平面度管控，确保制动钳活塞的推力可以均匀分布在整个摩擦面上，两端定位耳的尺寸公差控制在较小范围，装配后摩擦片与导槽之间保留合理的滑动间隙，满足制动时摩擦片轴向移动的需求，同时不会因间隙过大产生松旷。在实际装车场景中，这款前制动片需要配合浮动式制动钳使用，制动时活塞推动内侧摩擦片贴紧刹车盘，同时钳体反向滑动带动外侧摩擦片夹紧刹车盘，通过两侧摩擦面与刹车盘的摩擦力实现车轮减速。设计时还需要考虑摩擦片的磨损极限预留，钢背上预留了磨损报警片的安装位置，当摩擦材料磨损到安全阈值时，报警片会与刹车盘接触发出尖锐提示音，提醒用户及时更换部件。摩擦块的外形弧度完全匹配对应刹车盘的曲率，确保全制动行程中摩擦面与刹车盘可以实现最大面积贴合，避免局部压力过大导致摩擦材料过早磨损或出现热衰退现象。钢背的边角位置都做了钝化处理，避免装配过程中割伤维修人员，也防止应力集中导致钢背出现开裂问题。
