多规格桁架式雌蕊轮支撑构件

该构件以轮状承力端与桁架式主梁组合而成，主要用于需要在不同竖向高度上完成定位、承托或限位的工位场景。在实际产线布局中，这类结构常出现在物料暂存架、工装托架、检测工位辅助支撑以及轻型输送线旁的定位支架中，其核心作用是把集中载荷通过环形端框分散到多根斜撑与纵梁上，再传递至安装基面。

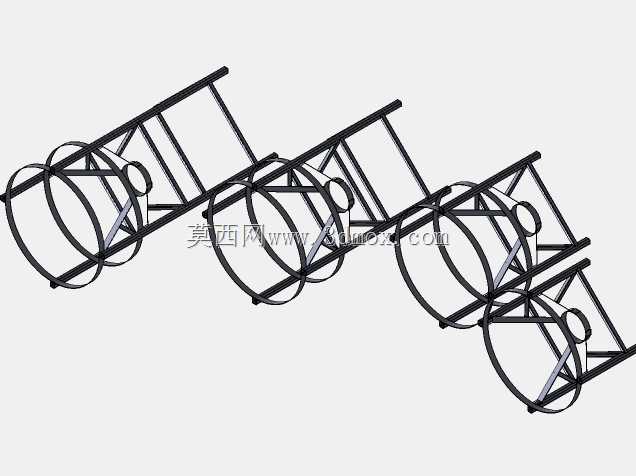

从结构形式看，端部采用闭合圆环作为主要受力边界，环内布置斜向支撑杆，使圆环在受径向或偏心载荷时不易发生局部失稳。圆环后侧延伸出矩形截面桁架段，杆件之间按三角形稳定关系排布，能够在控制整体重量的前提下提高抗弯与抗扭刚度。四组构件按不同高度配置，分别对应60厘米、100厘米、150厘米和180厘米的竖向支撑需求，便于在同一条线体中按工位高度差进行成组选用，而不必重新设计主体框架。

设计时优先考虑了安装边界的一致性。虽然各规格总高不同，但端部轮状接口、主梁宽度以及连接点位置保持统一，这意味着底部固定方式、外侧连接件以及与之配合的夹持或承托零件可以通用。对于结构工程师而言，这种处理能够显著减少派生型号的数量；对于现场安装人员，则意味着不同高度构件的安装工序接近，不需要反复调整钻孔模板或转接板。

在受力路径上，竖向载荷首先作用于轮状端框，经环内斜撑传递至主梁上下弦杆，再沿桁架长度方向扩散。斜撑的角度经过取舍，避免了杆件过陡导致节点集中，也防止杆件过平造成材料利用率下降。节点区域保留了足够的焊接或装配空间，使后续细化时可以在不改变外轮廓的前提下补强。若用于有振动的工况，可在底部连接面增加垫片或调整固定点数量；若用于洁净或轻载环境，则可直接沿用现有杆件截面。

建模过程中，环形端与桁架段的衔接是重点。圆环中心线、主梁轴线以及斜撑投影需保持明确的几何关联，这样在修改总高或调整环径时，腹杆能够随主参数同步更新，减少重复建模。不同高度规格采用同一基础骨架派生，有利于保证孔位、端面和连接区域一致，也方便后续导出工程图时统一标注基准。

现场布置时，需关注构件外伸长度与周边设备的安全间距，尤其是轮状端部的回转范围和桁架外侧斜撑的突出边界。底部安装面应保持平整，若多组构件并排使用，可通过统一的基座型材或连接梁增强整体稳定性。该结构不追求复杂外形，而强调在多高度工况下提供可复用、易扩展的支撑方案。
