贯流式风轮风机结构三维设计作品

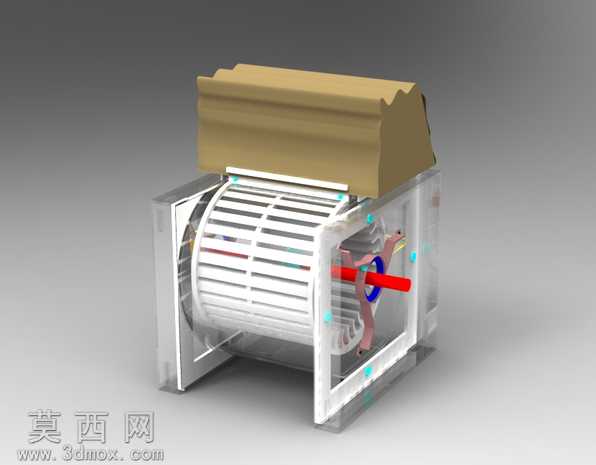

本作品为贯流式通风机的完整三维结构设计，建模过程严格遵循机械产品设计的尺寸规范与装配逻辑，在三维建模环境中完成了全部零部件的参数化搭建，从核心的横流风轮、支撑机架到顶部的风道导风结构，每一处特征都经过精准的尺寸约束，确保各部件装配间隙合理，不存在干涉错位问题。建模阶段首先完成核心风轮的搭建，采用多段式圆弧叶片周向阵列的方式构建叶轮结构，叶片的弧度、排布间距都参考实际贯流风机的气动设计参数，保证风轮转动时可以形成稳定的横向气流；风轮中心的传动轴做了阶梯轴特征设计，预留出与驱动部件连接的装配位，轴端的限位结构、与叶轮连接的卡位结构都做了细节还原，还原真实产品的装配逻辑。风轮外部的支撑框架采用透明材质做渲染处理，既可以清晰展示内部风轮的结构形态，也还原了部分风机产品采用透明护罩的设计特点，框架上的固定点位、与顶部导风结构的连接卡扣都做了精细化建模，每一处连接结构都对应实际产品的装配需求。顶部的导风罩采用哑光棕褐色材质渲染，还原了塑料风道外壳的质感，导风罩的内壁曲面做了顺滑处理，符合气流导向的曲面设计要求，能够将风轮送出的气流均匀导向出风方向，减少风阻带来的噪音与风量损耗。渲染阶段针对不同部件匹配了对应的材质属性，风轮的白色硬质塑料材质、传动轴的金属亮面材质、框架的半透明亚克力材质、导风罩的磨砂塑料材质都做了对应的材质参数调整，通过光影效果突出各部件的结构层次，让整体模型的展示效果更贴近真实产品的质感。整个设计围绕家用或小型设备用横流风机的使用场景展开，结构设计兼顾了送风效率与装配便利性，所有可活动部件的连接结构都做了运动间隙预留，能够直观展示贯流风机的工作原理与内部构造，可用于风机产品的结构演示、教学参考或者新品开发的结构验证使用。
