工业用压差传感检测装置结构设计

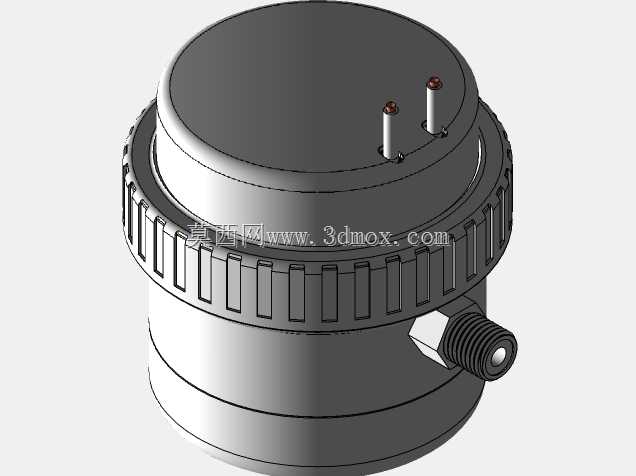

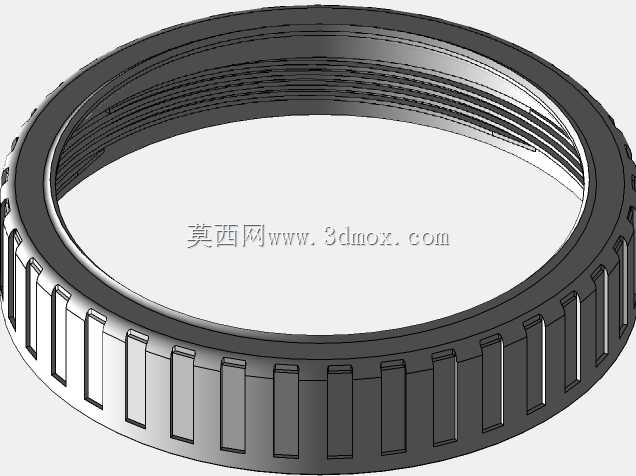

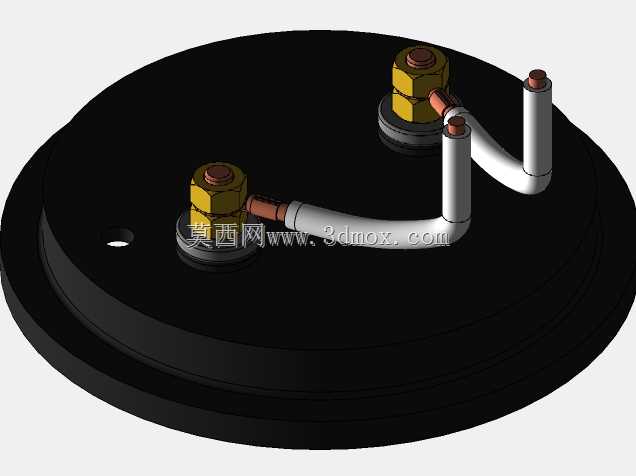

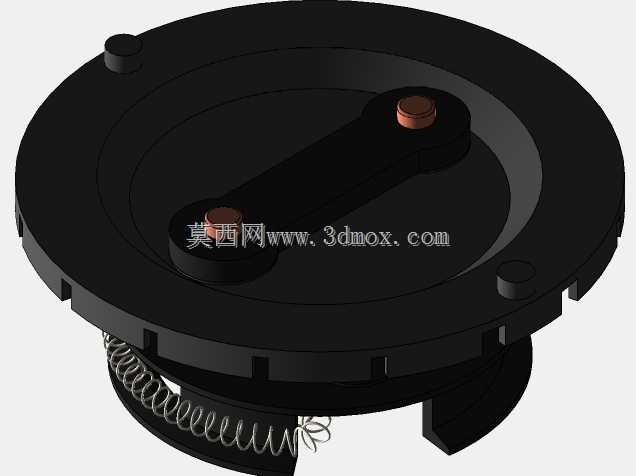

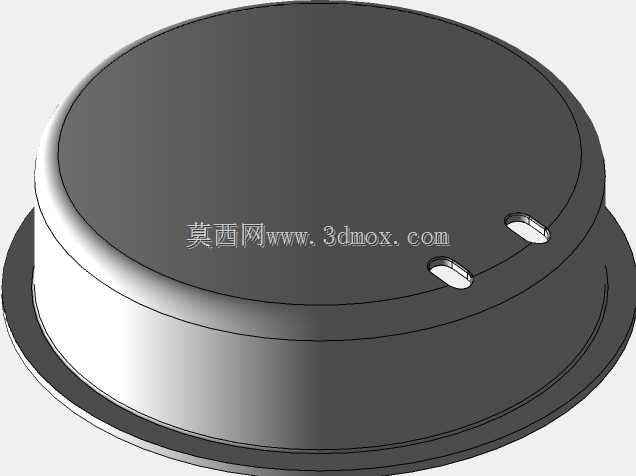

　　在工业流体管路、洁净室压差监测、暖通空调风系统、小型气动控制回路的现场应用场景里，这类圆形壳体的压差检测装置是很常见的取压检测元件，很多做设备配套的结构工程师在做系统布管时，都会优先选用这类结构紧凑的检测部件，不用额外设计复杂的安装支架，能直接通过侧部的外螺纹取压接口拧入管路预留的检测口，大幅减少现场安装的配管工作量。从结构设计的角度看，这个装置的整体采用圆柱式分层壳体结构，上部的端盖边缘做了一圈滚花防滑结构，不是为了装饰，是现场调试人员不用借助扳手等工具，徒手就能拧开端盖完成内部敏感元件的校准或者更换，滚花的齿距和齿深都做了适配手动操作的尺寸，不会因为手汗或者沾了少量油污出现打滑的情况。顶部伸出的两个电气接线柱做了高低错位布置，

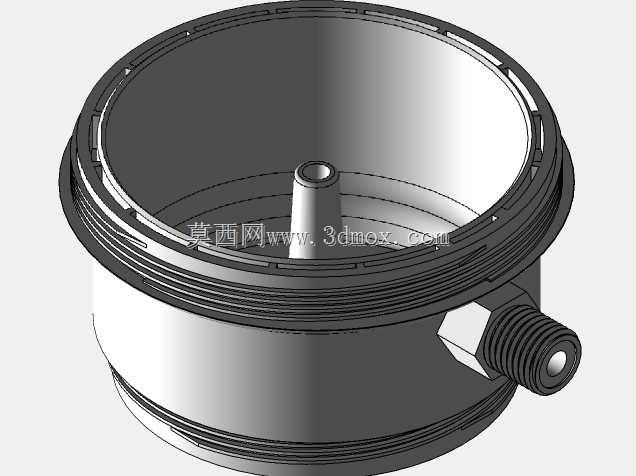

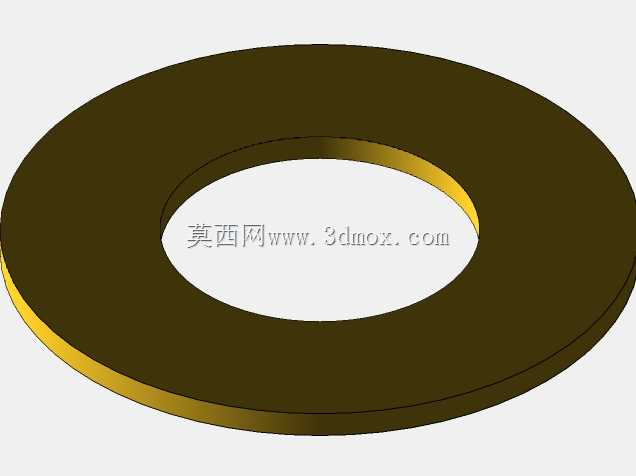

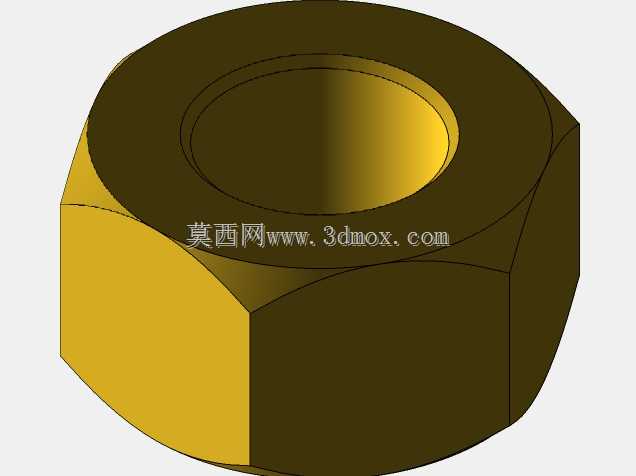

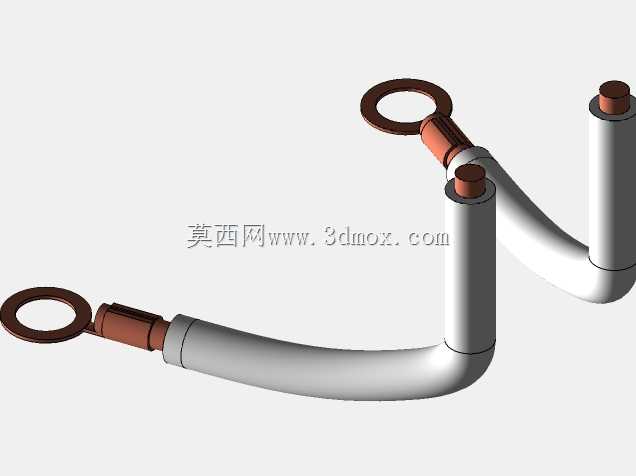

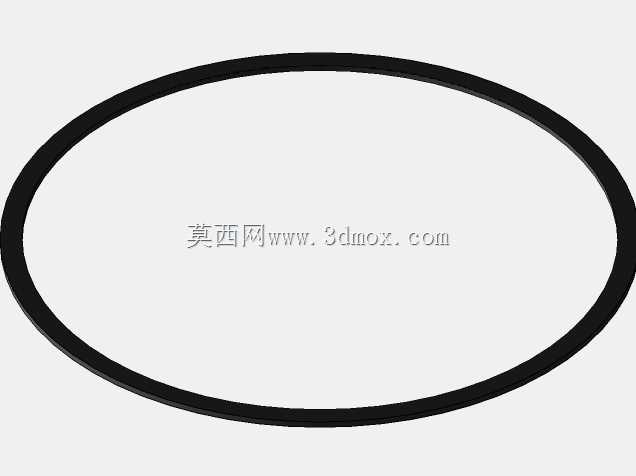

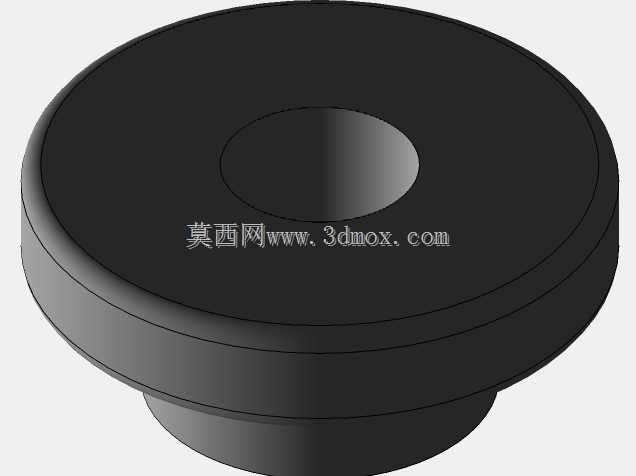

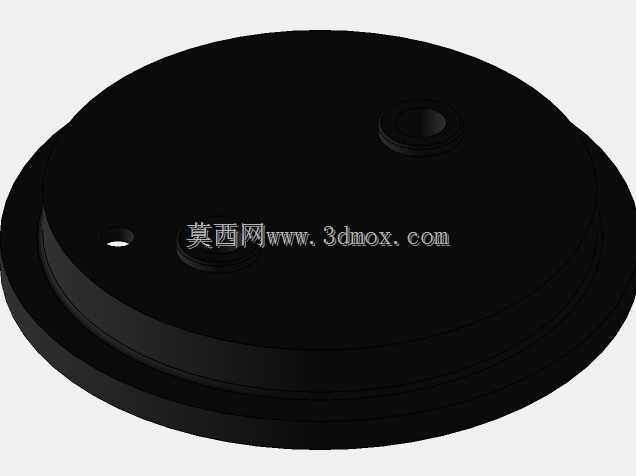

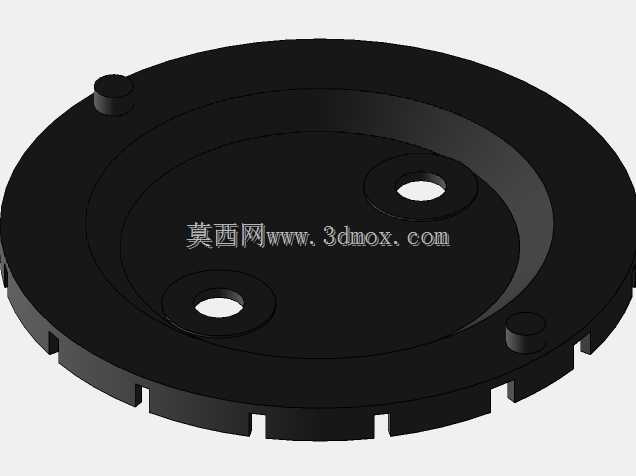

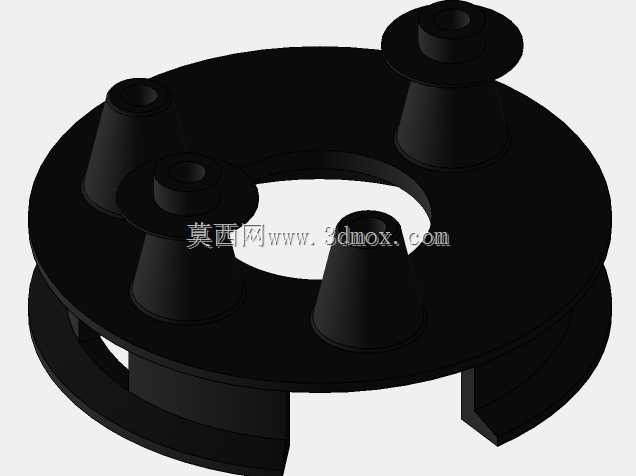

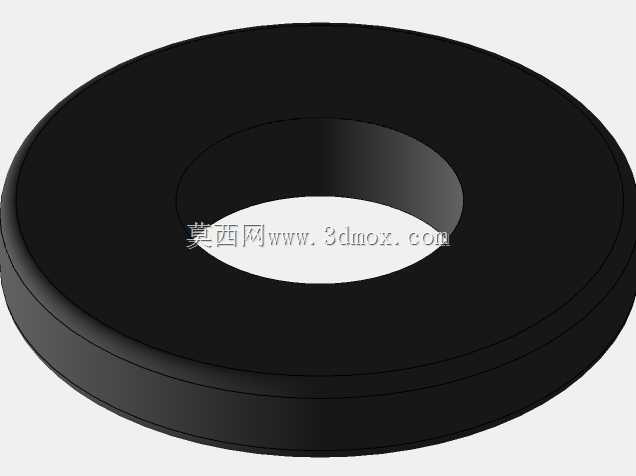

　　两个接线柱的中心距留足了接线操作空间，就算是用常规的叉形冷压端子接线，也不会出现端子之间互相干涉短路的问题，接线柱根部做了小直径的凸台密封结构，装配时套上O型密封圈就能实现壳体内部和外部的IP65级密封，避免现场的粉尘、水汽渗入壳体内部影响敏感元件的检测精度。侧部的外螺纹取压接口采用标准管螺纹规格，接口端面做了内凹的密封面，装配时搭配紫铜密封垫或者聚四氟乙烯生料带就能实现可靠的压力密封，不会出现取压点泄漏的问题，接口的位置选在壳体下部的圆柱段侧面，距离壳体底部有足够的距离，就算管路里有少量冷凝水积聚，也不会直接倒灌进壳体内部的检测腔，能减少日常维护的排水频次。整个壳体的壁厚做了均匀化设计，不管是采用铝合金压铸还是工程塑料注塑成型，

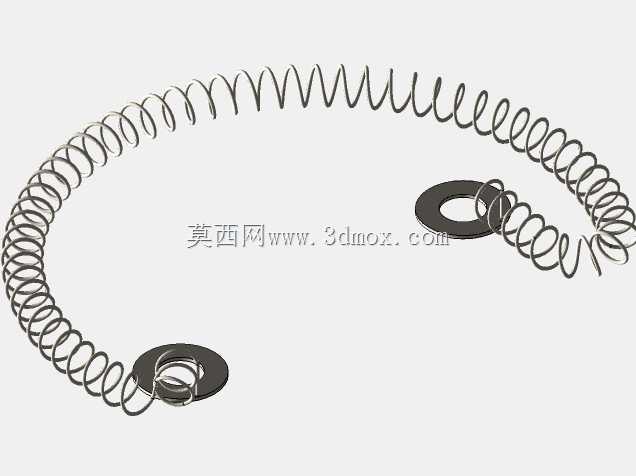

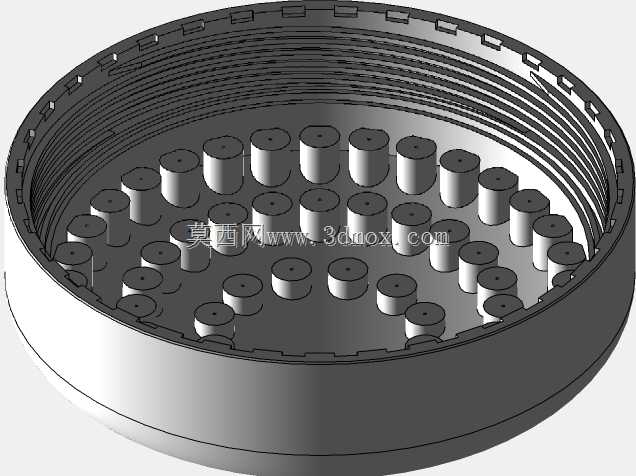

　　都不会出现壁厚不均导致的缩痕、气孔等成型缺陷，适合批量生产加工，壳体内部预留了足够的腔室空间，除了放置压差敏感芯体之外，还能放下信号调理电路板，不用额外外置信号处理模块，直接输出标准的工业检测信号给后端的PLC或者数显仪表。安装边界方面，这个装置的整体外径控制在常规仪表安装的通用尺寸范围内，不管是直接螺纹安装在管路上，还是搭配面板安装固定在设备控制柜面板上，都不用额外扩孔或者定制安装附件，装置的整体高度做了压缩设计，不会因为安装后突出管路太多被现场的搬运物件磕碰损坏，顶部的接线柱高度也控制在安全范围内，就算是在布线密集的控制柜内部安装，也不会和周边的线缆、电气元件出现空间干涉。在实际选型应用的时候，要注意这个装置的取压接口朝向，

　　安装时尽量让接口保持水平或者略微向下的角度，避免管路内的杂质、积液长期堆积在取压口位置造成堵塞，影响检测数据的准确性；顶部的接线柱接线完成后要套上绝缘保护套，避免现场检修时误碰造成信号短路。这类检测装置的结构设计没有多余的冗余结构，每一处外形细节都是围绕现场安装、调试、维护的实际需求做的优化，比如滚花端盖的摩擦力矩经过测算，刚好能满足徒手拧紧的密封要求，又不会因为力矩过大造成端盖螺纹滑牙；侧部取压接口的位置避开了壳体的合模缝位置，不会因为成型合模的飞边影响螺纹的装配精度；壳体外部没有多余的凸起结构，日常清洁擦拭的时候也不会积灰，适合在工业现场的多尘、潮湿环境下长期使用。很多刚入行的结构设计人员在做这类仪表外壳设计的时候，容易忽略现场操作的人机工程细节，比如把端盖做成光滑表面，现场维护的时候必须借助工具才能拆开，或者接线柱间距留的太小，接线操作非常不方便，这个结构的设计就很好的平衡了成型工艺、安装维护、密封性能几个方面的需求，不管是做同类产品的结构参考，还是做工业系统的三维布管模拟，都能直接复用相关的尺寸边界和结构设计思路，减少重复设计的工作量。
