多耳带孔法兰式机械连接座结构设计

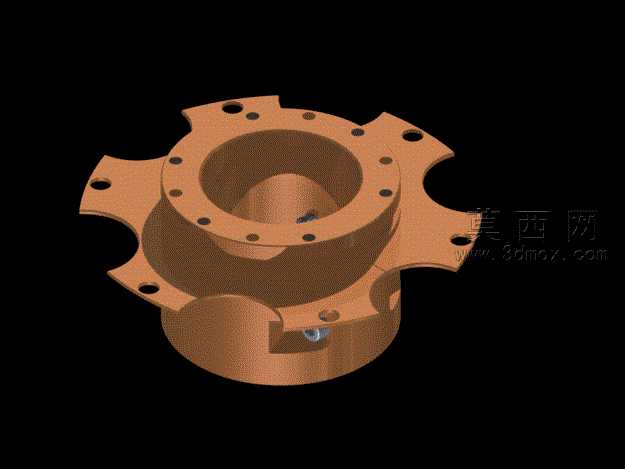

本作品为法兰式机械连接座三维建模设计，整体采用回转类基座结合周向均布连接耳的结构形式，建模阶段先以中心同轴的阶梯内孔为核心基准，依次构建内层承托腔、中层定位环台与外层底座的回转主体结构，保证各段内孔的同轴度公差符合机械装配要求。周向均匀延伸出六组带安装孔的连接耳片，耳片与主体衔接处做圆弧过渡处理，避免应力集中导致的结构失效，每组耳片上开设的通孔位置经过精准阵列排布，可适配对应规格的螺栓紧固件，实现与外部构件的稳定对接。模型表面赋予铜质金属材质，渲染阶段调整材质的漫反射、粗糙度与金属度参数，还原铜合金零件的哑光金属质感，同时添加柔和的环境光与定向补光，清晰呈现内孔台阶、耳片轮廓、孔位边缘的结构细节，避免深色背景下的结构阴影遮挡关键特征。设计过程中优先考虑零件的装配适配性，中心大尺寸内孔可容纳轴类构件穿过，内层环形台阶可作为轴承或密封件的安装定位面，周向耳片的外伸长度经过合理计算，既保证安装操作的扳手空间，又不会过度增加零件的整体体积与材料消耗。底座部分额外设置了侧向定位槽与小型固定孔，可实现零件在安装基座上的周向防转与辅助固定，进一步提升连接结构的稳定性。建模全程严格遵循机械设计的公差规范，所有孔位的直径、相邻孔的中心距、各台阶面的高度差都按照通用机械零件的标准参数设定，确保模型可直接对接后续的工程图生成与加工生产环节，整体结构兼顾了连接强度、装配便利性与轻量化设计要求，适用于各类需要同轴定位与周向固定的机械传动场景。
