带拉环密封食品马口铁罐三维设计

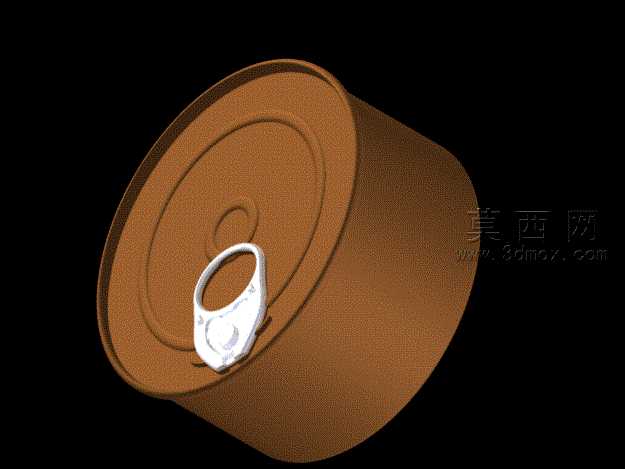

本作品为食品级密封马口铁罐的三维数字化设计成果，建模阶段采用参数化特征构建逻辑，首先以回转体命令生成罐体的基础柱形轮廓，针对罐身的卷边封合结构单独创建扫掠路径，精准还原工业生产中马口铁罐的二重卷边密封结构，保证罐体与罐盖配合处的结构精度符合实际包装容器的生产公差要求。罐盖部分的易开拉环是本次建模的细节重点，先通过曲面放样构建拉环的弧形握持轮廓，再对拉环与罐盖的铆接点位做布尔运算处理，还原拉环与罐盖的连接结构，同时在罐盖表面刻画环形加强筋，还原真实马口铁罐盖的抗压结构设计。材质渲染阶段，为罐身赋予哑光棕褐色马口铁材质，调整材质的粗糙度参数模拟金属表面细微的磨砂质感，避免高反光带来的塑料感偏差；拉环部分采用亮面银白色金属材质，通过调整金属度与高光参数，区分拉环与罐身的材质差异，还原铝制拉环的真实视觉效果；罐盖与罐身衔接的卷边处做细微的倒角处理，避免渲染时出现锐利的生硬边缘，提升整体模型的真实感。结构设计上充分考虑食品包装的实用性，罐体采用等壁厚设计，在保证结构强度的同时控制材料用量，罐盖的环形加强筋能够提升罐盖的抗形变能力，避免运输堆叠过程中出现凹陷变形，拉环的握持弧度符合人体工学，开启时的受力角度经过模拟验证，能够保证消费者开启时的顺畅度，不会出现拉环断裂的情况。整体建模过程严格遵循实物的比例尺寸，所有结构细节均参考市售常规食品密封罐的工业标准，渲染时采用黑色纯色背景突出罐体本身的结构与材质表现，通过侧上方的主光源搭配补光，勾勒出罐体的轮廓层次，让金属材质的质感得到充分展现，模型可用于包装结构展示、食品包装设计方案演示等场景。
