多轮布局皮带传动机构三维结构

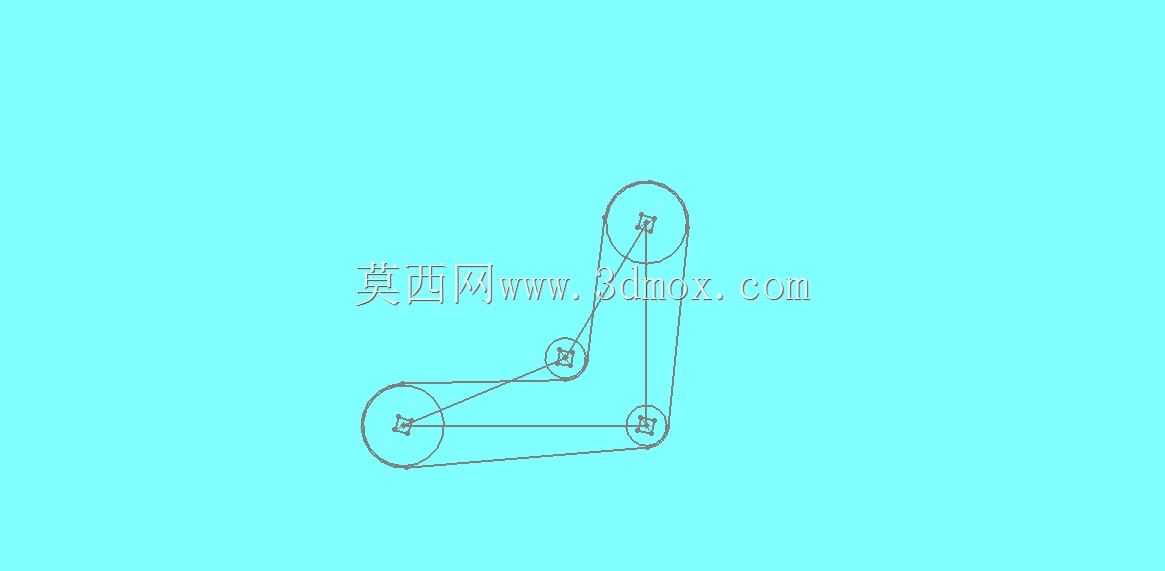

该模型呈现的是一套由四个带轮组成的折线式皮带传动方案，重点不在单个零件外观，而在于带轮中心位置、包角关系和皮带绕行路径的空间表达。图中带轮分别布置在近似L形的四个节点上，皮带依次绕过各轮，形成既有水平段、又有斜向段和竖直段的闭合回路。这种布置常见于设备内部动力需要跨越多组轴系、同时受安装空间限制的场合，例如轻工输送设备、小型包装机组、纺织机械辅机或某些专用工装的动力分配单元。

从实际用途看，皮带传动承担的是将旋转运动从一个轴传递到另一个轴的任务，并可在一定程度上缓冲冲击、降低噪声。多轮布局的价值在于能够绕过设备内部的结构障碍，把动力引到常规两轮直连无法到达的位置。相比齿轮或链条，皮带对轴系平行度和中心距误差更宽容，维护时拆装也更方便；但代价是需要关注张紧力、打滑、蠕变以及长期运行后的伸长问题。该模型把这些工程约束转化为可视化的几何关系，便于设计者在方案阶段检查皮带是否与机架、护罩或其他运动件发生干涉。

设计思路上，首先要确定各带轮的分度圆直径和中心坐标。直径选择直接影响传动比、带速和包角，而中心距则决定皮带自由段长度和整体包络尺寸。图中的斜向跨距说明该机构并非简单平面并列布置，设计者需要逐段计算皮带长度，并确认小轮处包角不低于许用值。若包角过小，传动能力会明显下降，此时可通过调整中间轮位置、增加张紧轮或改变带轮直径来改善。模型中各轮轴座的表达也提示了安装边界：轴端需要预留轴承座、紧固件和调节空间，不能只按带轮外圆估算占地。

外形尺寸方面，评估这类机构时不能只看带轮中心围成的多边形，还应把皮带外侧包络、带轮凸缘、安全护罩以及张紧调节行程一并计入。水平段下方要留出皮带跳动和下垂余量，斜向段则要避免与支撑梁贴得过近。安装时，各带轮轴线应保持平行，轮槽中心面需对齐，否则皮带会偏磨并产生轴向窜动。若设备运行中存在启停冲击或载荷波动，还应在结构上预留张紧调整位置，例如滑槽、偏心轮座或独立张紧轮。

对于三维建模和设备选型人员而言，这类模型的意义在于快速验证传动路线：通过建立带轮基准轴、绘制皮带绕行曲线并检查各段相切关系，可以直观发现路径是否合理。后续工程化时，还需结合载荷、转速、工况温度和预期寿命确定带型与带宽，并校核轴承受力。该结构适合用于教学演示、方案评审以及非标设备前期布局，能够帮助团队在投入详细设计前明确动力传递路径和安装空间需求。
