带轴套空心轮盘式传动滑轮结构

项目分类:3D模型 发布时间:2021-08-17 ID:238221

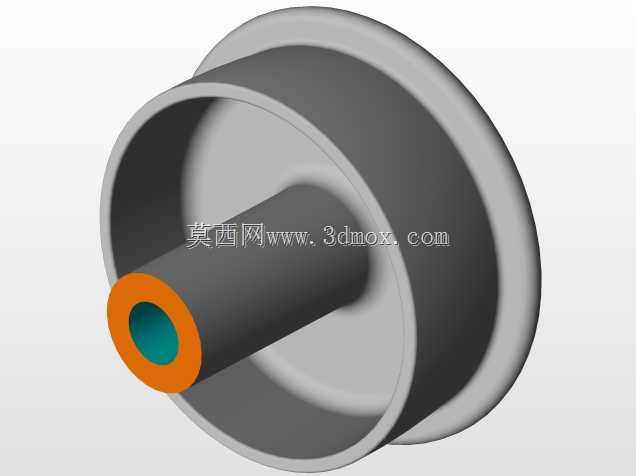

  • 带轴套空心轮盘式传动滑轮结构

该轮盘类传动件常见于轻载输送线、小型物料牵引机构以及门窗启闭传动系统中,核心作用是为柔性牵引件提供转向支撑,同时通过中心轴套完成与固定转轴的装配,降低牵引过程中的摩擦阻力。从结构组成来看,构件分为外圈轮缘、中部辐板与中心轴套三个部分,外圈轮缘预留的环形槽位可适配圆带、钢索等不同截面的牵引介质,轮缘外侧做了加厚处理,能够承受牵引件侧向挤压带来的径向载荷,避免长期使用后出现轮缘变形卡滞的问题。中部辐板采用大直径空心减重设计,在保证整体结构刚性的前提下大幅降低了自身转动惯量,启停过程中不会产生额外的惯性冲击,也减少了材料的无效耗用。中心轴套与辐板采用一体式衔接结构,轴套内孔为核心装配基准面,加工时需要严格控制内孔的圆柱度与同轴度,保证装配后轮盘转动时的径向跳动处于允许范围内,轴套端部做了凸台限位结构,安装时可抵靠转轴的轴肩,实现轴向位置的快速定位,无需额外加装调整垫片。设计阶段首先需要确认的是安装边界尺寸,轮盘的最大外径决定了牵引件的转向半径,外径过小会增大牵引件的弯曲应力,缩短牵引介质的使用寿命,外径过大则会占用过多安装空间,因此需要结合牵引件的最小弯曲半径与设备内部预留空间综合确定。轴套的长度需要匹配安装位的支撑跨距,保证转轴对轮盘的支撑稳定性,避免单侧受力时出现轴套偏磨。轮缘的槽型尺寸需要与所选牵引件的截面完全匹配,槽底直径、槽口宽度以及槽壁倾角都要经过校核,保证牵引件运行时不会出现脱槽、跑偏的问题。实际选型应用时,还需要核算构件的额定载荷,轻载工况下该类构件可采用工程塑料一体成型,具备自重轻、运行噪音低的优势,有耐腐蚀要求的场景可选用尼龙材质,若用于载荷稍大的传动场景,则可采用金属材质加工,轮缘槽面可做淬火处理提升耐磨性能。装配过程中需要保证轴套内孔与转轴的配合间隙处于合理区间,间隙过大会导致运行晃动,间隙过小则会出现转动卡滞,装配完成后需要手动盘动轮盘,确认转动全程无卡顿、无异常摩擦声响,同时检查轮盘的轴向窜动量是否符合设计要求。
