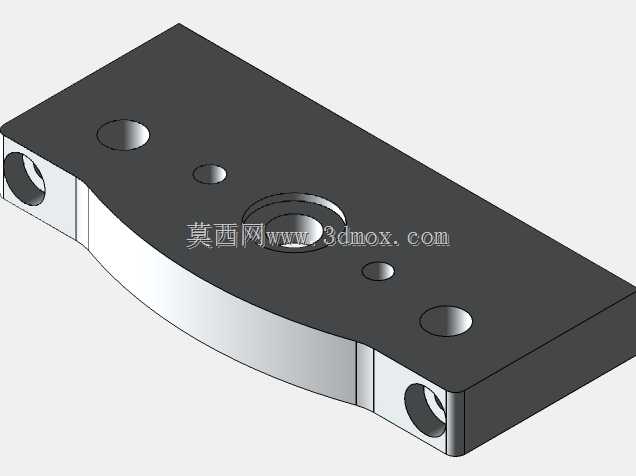

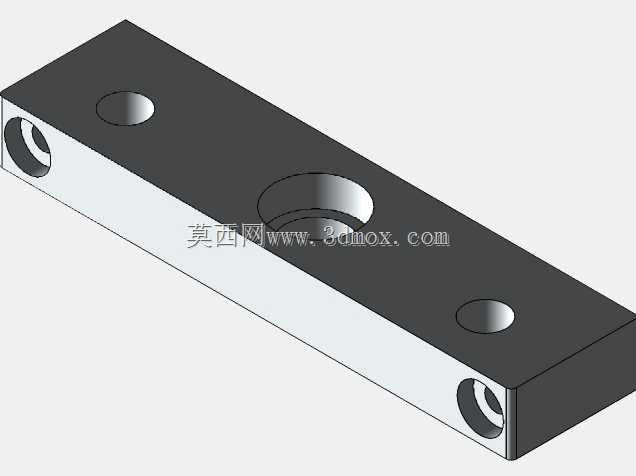

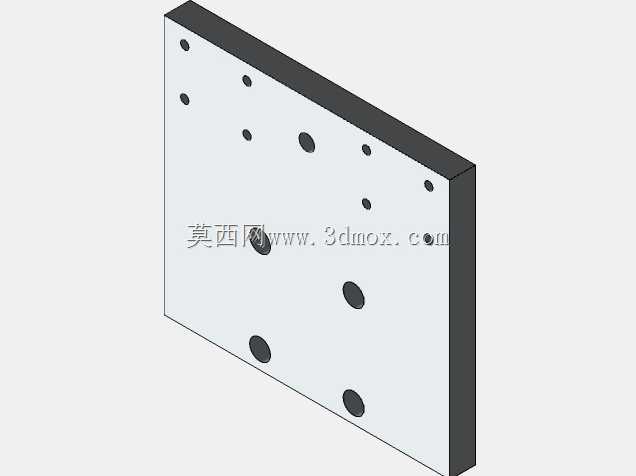

多孔位矩形机械安装固定板结构设计

这块矩形安装固定板是机械装配场景里的基础承载构件，日常多用于自动化设备机架层板、工装夹具基座、小型动力元件安装面、检测工位定位底板等场景，核心作用是提供统一的安装基准面，分散上部装配件的锁紧应力，避免薄型机架型材直接受力出现局部形变。

从结构设计逻辑来看，板件整体采用等厚薄板构型，侧边做直角切边处理，没有额外的翻边、折弯或者加强筋结构，这种设计优先保证安装面的平面度，加工时只需一次铣削大面就能获得合格的基准平面，后续划线、钻孔、装夹都更便于找正，也能直接贴合在型材框架、方管支架或者设备台面上，不需要额外适配过渡件。

板面的孔位采用差异化孔径排布，不同直径的通孔对应不同规格的锁紧螺栓，小孔径适配M4、M5类紧固件，用于固定传感器、小型阀岛、走线支架这类轻载元件，大孔径适配M8、M10类螺栓，用于锁紧气缸、直线导轨副、小型电机这类重载或存在振动的部件。孔位没有采用规整的等距矩阵排布，而是结合常见元件的安装孔距做了错位布局，能在同一块板上兼容多款不同安装尺寸的外购件，减少设计过程中重复出图、定制专用垫板的工作量。

设计时的安装边界需要重点关注几个维度，板件的总厚度决定了支撑刚性，若用于悬臂安装场景，厚度需要适配上部载荷的弯矩，避免板面长期受力出现中部凹陷；所有通孔均为贯穿设计，螺栓从板面穿入后可在板背直接锁螺母，也可对应背板的预攻丝孔直接锁紧，装配时不需要在板件侧面预留操作空间。板件的外轮廓长宽尺寸需要匹配安装位的框架内空，侧边与机架型材的预留间隙控制在0.5到1毫米即可，既方便装配时放入就位，也不会因间隙过大导致板件出现横向窜动。

实际建模过程中，所有孔位的同轴度、孔与板面的垂直度都按照通用机械安装的公差等级设定，大孔的孔口做了微小的倒角处理，去除钻孔产生的毛刺，避免螺栓锁紧时垫片被毛刺硌伤导致预紧力不均。板件的非安装面没有做多余的造型修饰，在满足使用强度的前提下尽可能简化加工工序，下料、钻孔、表面处理三个工序即可完成成品制造，适合批量配套各类非标自动化设备使用。
