废弃钣金余料重构的镂空轮盘装饰构件

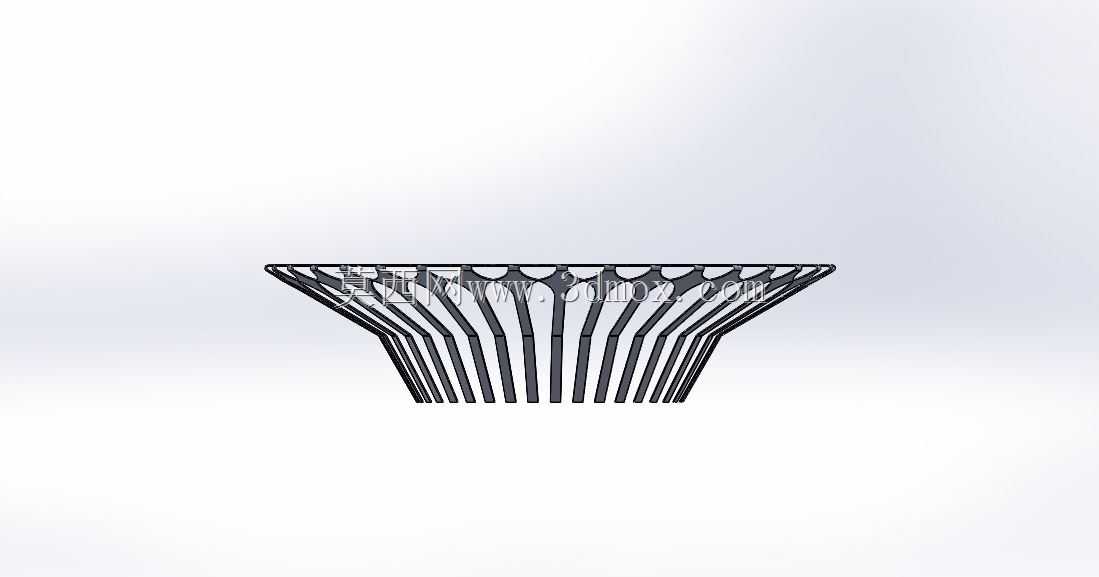

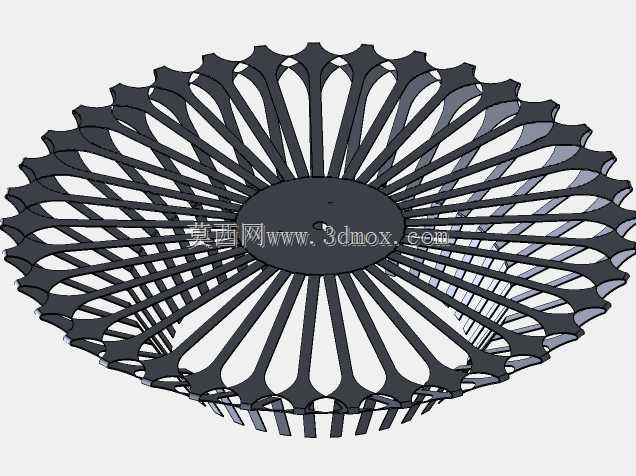

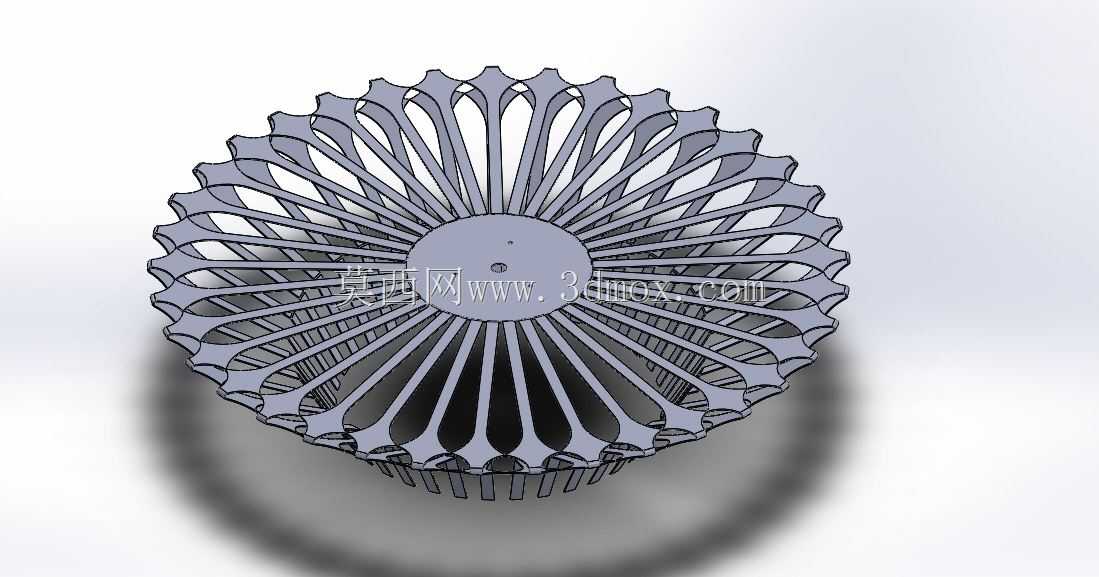

这个轮盘式构件的设计原点，来自钣金加工车间日常裁切后剩余的条状金属余料——这类余料多为客户订单裁切后留下的等宽窄条，常规处理多作为废料回炉，本次设计将其作为核心受力与造型单元，通过环形阵列排布形成完整的轮盘结构，既消化了加工余料，也形成了辨识度极强的通透视觉效果。从实际应用场景看，这类构件可直接作为小型桌面排风扇的防护外罩使用：轮盘中心预留的小圆台可嵌入风扇电机端盖，周向均匀分布的钣金条形成连续的防护格栅，条间间隙控制在8mm以内，既满足手指无法伸入的安全防护要求，又不会对轴向气流产生明显遮挡；轮盘底部的折边结构可直接卡入风扇壳体的定位槽，无需额外加装固定压圈，装配工序比常规钢丝网罩减少两道。也可将其作为工业风装饰摆件的基底，在中心孔位加装灯座后作为镂空灯罩使用，光线透过条间缝隙可形成放射状光影，适配loft空间的陈设需求。结构设计上，每根钣金条都采用了两端折弯的成型方式：靠近中心的一端弯折后贴合中心圆盘的端面，通过点焊与圆盘连为一体，保证所有辐条的定位精度；外圆端的折弯边则互相搭接，形成连续的环形外圈，无需额外增加外圈圈料即可提升整体刚性。这种排布方式让所有余料的受力方向沿轮盘径向传递，受到轴向外力时，每根钣金条都会产生微小的弹性形变，将冲击力分散到整个轮盘，避免局部应力集中导致的条带断裂。建模过程中需要重点控制每根条带的折弯角度与阵列角度的匹配：条带自身的扭转角度要与环形阵列的增量角度对应，保证所有条带在中心和外圆处的贴合面完全对齐，否则会出现点焊缝隙不均、外圆轮廓错位的问题。安装边界方面，轮盘整体外径控制在180mm，中心安装凸台直径35mm，凸台上预留2个M3的螺丝孔，可适配常见的300mm规格桌面风扇电机端盖安装孔位；轮盘轴向总高度45mm，底部折边高度8mm，装入风扇壳体后，轮盘端面与壳体表面的间隙可控制在3mm以内，不会出现突出壳体或凹陷过深的问题。如果作为装饰灯罩使用，可直接在中心孔位穿入灯头导线，依靠中心圆盘的平面承托灯座，无需额外设计转接支架。从加工可行性看，所有条料均可利用常规钣金裁切的余料，通过同一套折弯模具完成成型，再通过简易的环形焊接工装定位，不需要开发复杂的冲压模具，小批量制作的成本远低于开模生产的一体式塑料网罩，同时金属材质的质感和耐用性也更适配工业风格的使用场景。
