可折叠螺旋式空间节省楼梯结构设计

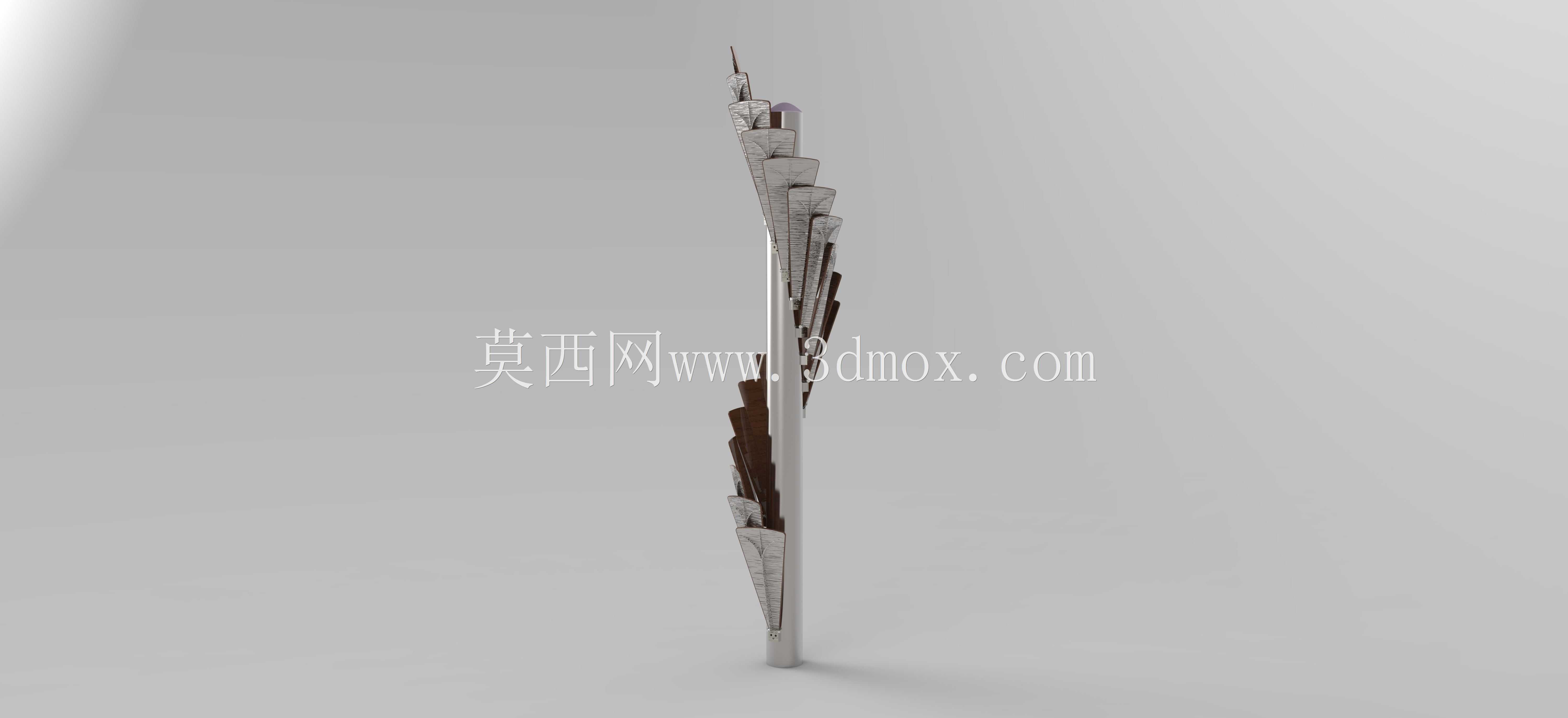

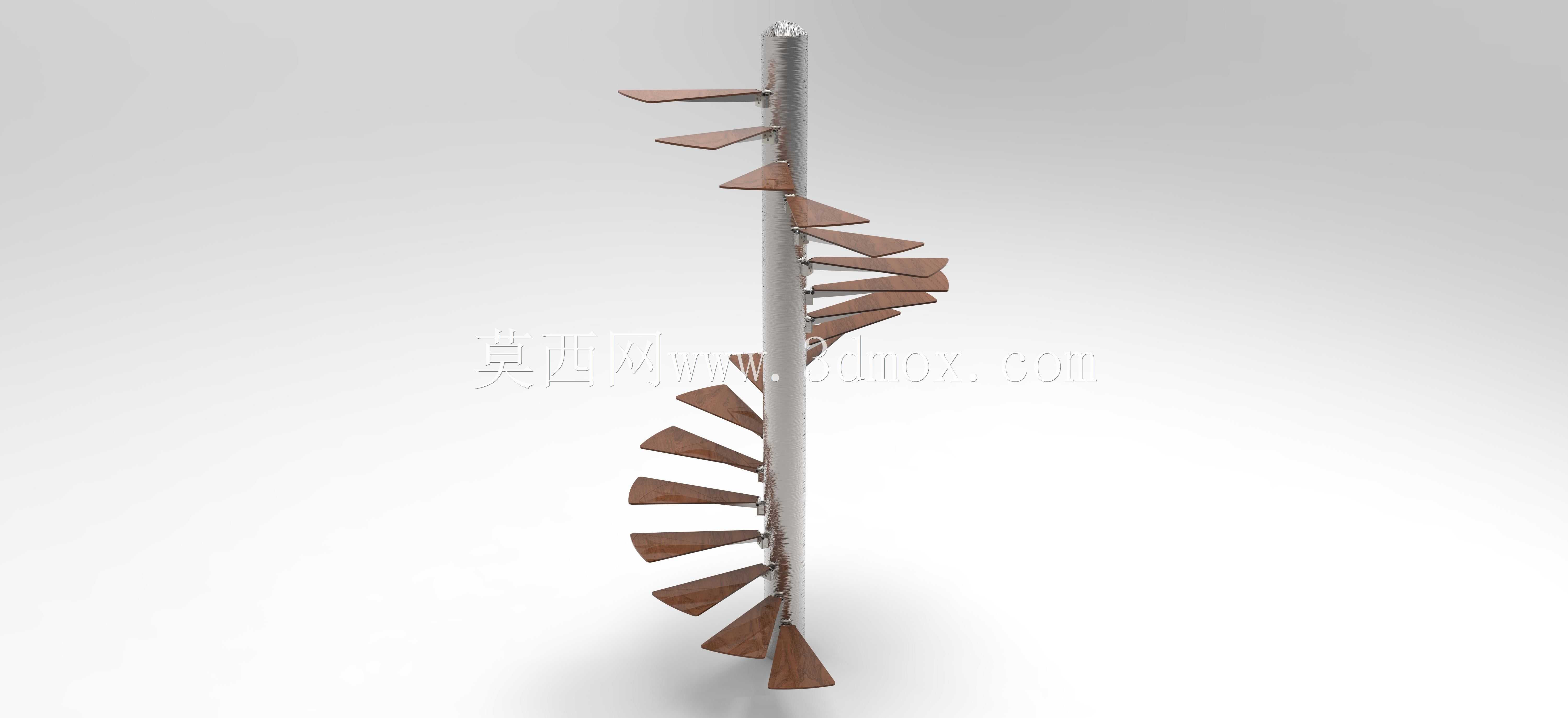

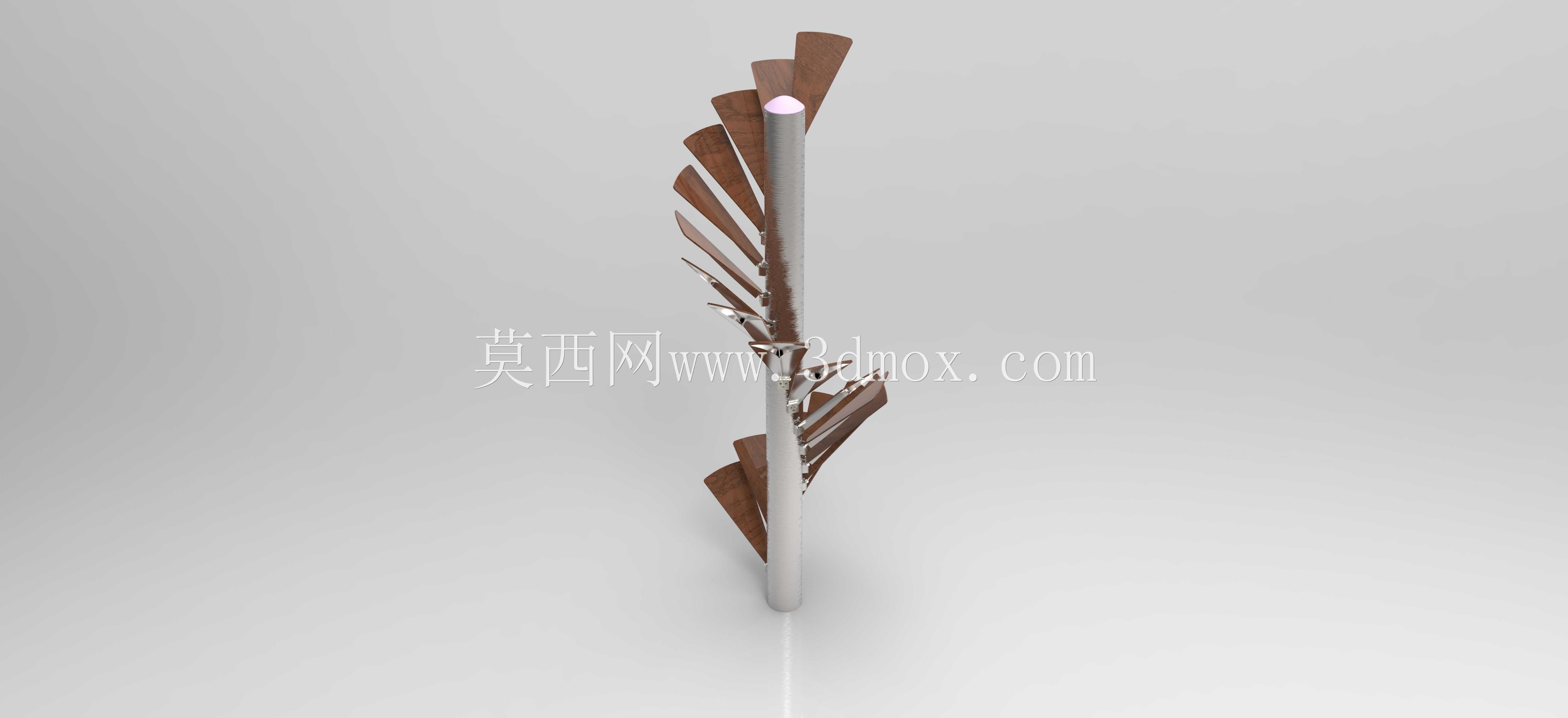

这款螺旋折叠楼梯的设计核心瞄准小空间竖向通行场景，常见于loft小户型、夹层空间、临时搭建的竖向通行区域，以及对空间利用率有极高要求的紧凑型商用空间，比如迷你工作室、小型复式商铺的夹层通行需求，解决传统固定楼梯占用水平投影面积过大的痛点。从功能特性来看，该结构可在非使用状态下完成折叠收纳，大幅缩减闲置状态下的空间占用，使用时展开即可形成完整的踏步通行面，兼顾通行安全性与空间灵活性。设计思路上，整体以中心立柱作为核心承载轴，所有踏步构件均围绕中心轴做螺旋排布，同时每一级踏步都配置独立的铰接转动结构，折叠时踏步可顺着中心轴的轴向依次收拢贴合，展开时每级踏步绕铰接点转动至水平承载位置，相邻踏步之间通过限位结构锁定角度，避免使用过程中出现踏步翻转、沉降的问题。从安装边界来看，中心立柱作为主要承载构件，需要在安装位置的上下楼板处做可靠的固定连接，底部需要与地面预埋的固定件做刚性连接，顶部需要与上层楼板的结构梁或预埋承重件锁紧，整体安装的水平投影范围仅略大于中心立柱的截面直径，相比传统固定螺旋楼梯，水平占用空间可缩减六成以上。踏步的承载面做了防滑纹理设计，边缘做圆角过渡处理，避免通行时磕碰划伤，折叠状态下所有踏步收拢后整体外轮廓接近圆柱形态，不会在空间内形成突出的棱角，减少对周边通行空间的干扰。结构设计上充分考虑了日常通行的载荷要求，每级踏步的铰接位置都做了耐磨衬套设计，降低反复折叠展开过程中的磨损量，延长结构的使用寿命，中心立柱采用空心型材设计，在保证整体结构强度的同时降低自重，方便运输与现场安装作业。实际应用中，该结构不需要额外占用墙面做支撑，可独立安装在空间的任意角落，适配不同层高的安装需求，可根据实际层高调整踏步的数量与螺旋升角，适配2.2米到3.6米之间的常规夹层、loft层高，安装过程不需要大规模破坏现有地面与楼板结构，适合后期加装的场景使用。
