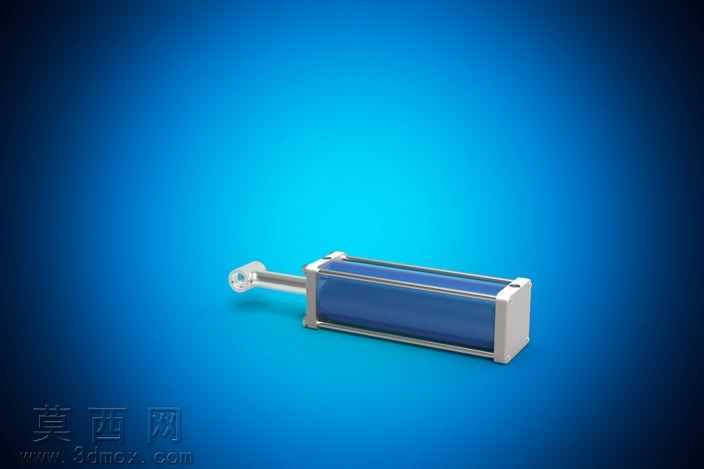

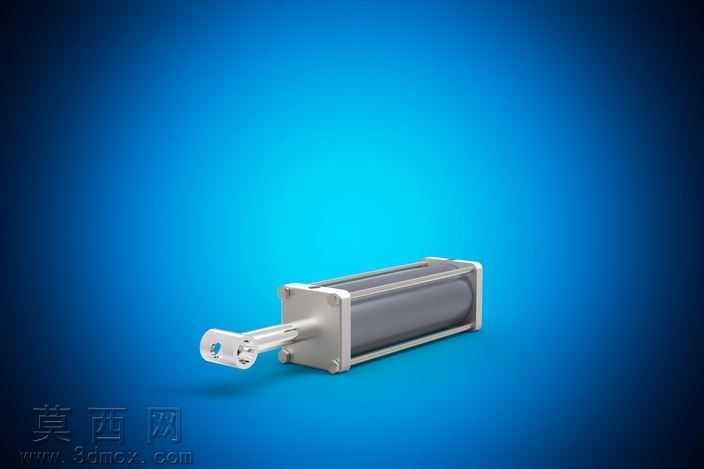

拉杆式液压油缸三维结构设计模型

本模型为拉杆式双作用液压油缸的三维设计成果，建模阶段严格遵循液压元件的通用设计规范，首先完成核心参数的推演确定，依据常规中低压液压系统的工况需求，设定匹配的缸筒内径、活塞杆直径、额定行程参数，保证模型的尺寸比例完全符合工业实际应用标准。建模过程中先搭建整体装配骨架，以缸筒的中心轴线作为全局装配基准，依次完成缸筒、活塞杆、前后端盖、拉杆、安装耳环、密封沟槽等结构的特征建模：缸筒部分采用薄壁圆筒结构设计，内壁预留高精度配合面的建模公差，外壁做均匀壁厚处理保证承压强度；活塞杆部分设计为带耳环连接端的阶梯轴结构，杆身表面做光滑处理模拟镀铬工艺的表面状态，端部耳环处预留铰接安装的销轴孔位；前后端盖通过四根均布的拉杆实现锁紧固定，端盖上对应设计密封件安装槽、导向套配合位、油液通路口的细节结构，所有连接孔位的位置度、配合间隙都按照实际装配要求做参数化约束。材质与渲染阶段，针对不同部件赋予匹配的材质属性：缸筒外壁赋予银灰色金属漆材质模拟钢制缸筒的喷塑处理效果，内壁赋予高反光金属材质模拟珩磨加工的光滑内壁；活塞杆赋予高光亮铬金属材质，还原活塞杆表面的高精度抛光镀铬质感；端盖、拉杆、连接螺栓赋予哑光不锈钢材质，密封件位置赋予黑色丁腈橡胶材质；渲染场景采用渐变蓝色背景，搭配柔和的侧上方主光源与底部补光，清晰呈现油缸各部件的结构层次与材质质感，同时避免过度反光遮挡结构细节。设计思路上，该模型采用模块化装配设计，所有部件均保留可编辑的参数化特征，可根据不同的行程、压力参数快速调整尺寸，适配不同的液压系统使用需求；模型完整还原了拉杆式油缸的装配关系，清晰展示了内部活塞与缸筒的配合、活塞杆与导向套的配合、端盖与缸筒的密封结构，可用于液压系统原理演示、装配工艺模拟、非标液压元件设计参考等场景，建模过程中对所有尖角位置做了合理的倒角处理，既符合实际加工的工艺要求，也提升了模型的视觉真实感，避免尖锐棱边造成的渲染失真问题。
