12寸300mm数控车床三爪自定心卡盘

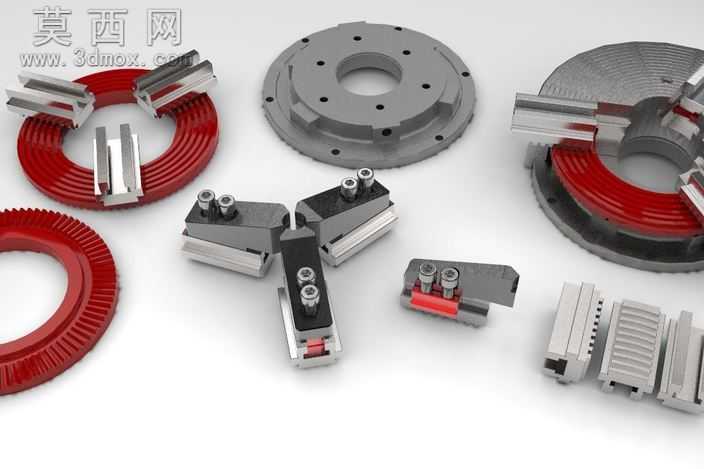

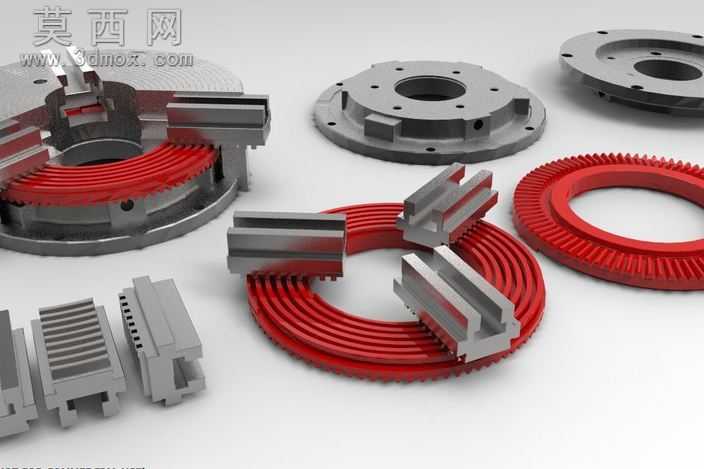

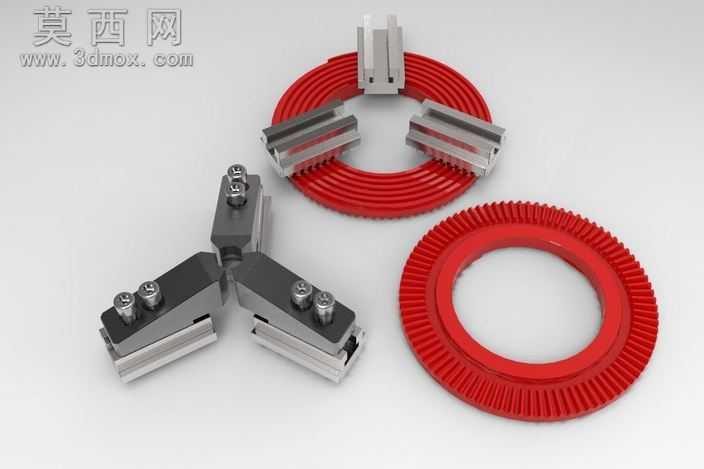

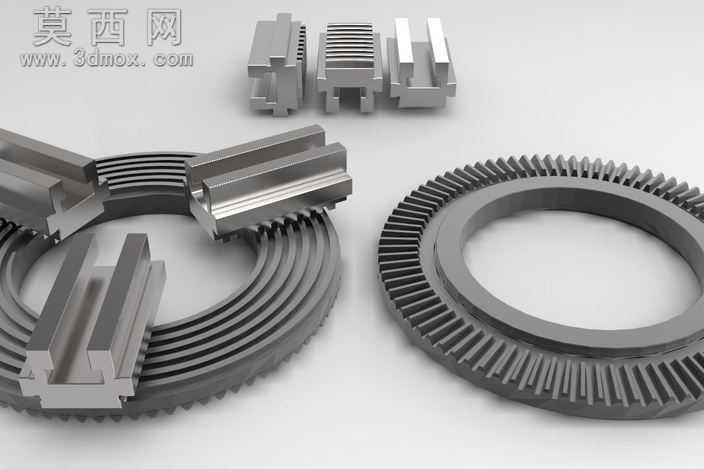

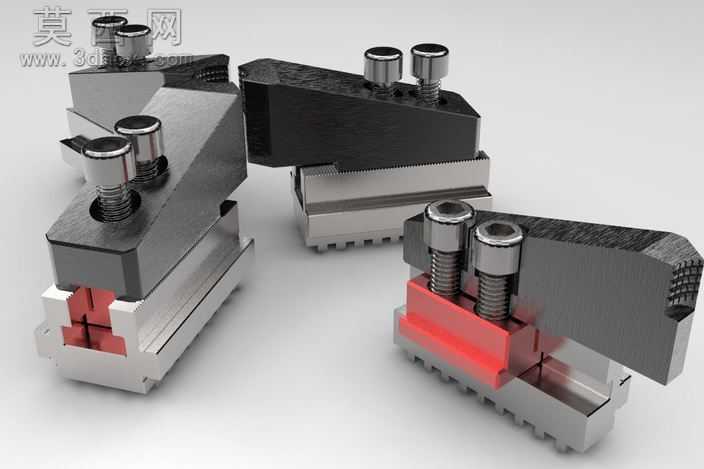

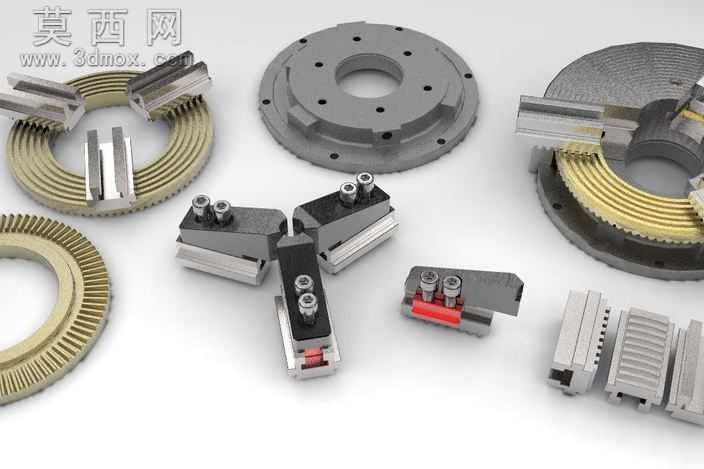

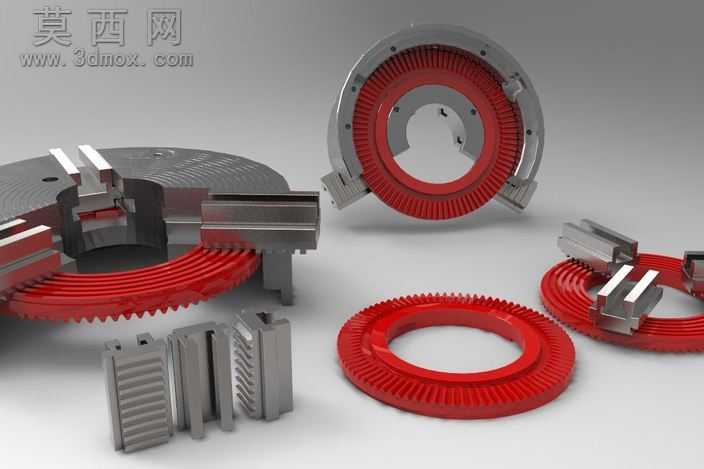

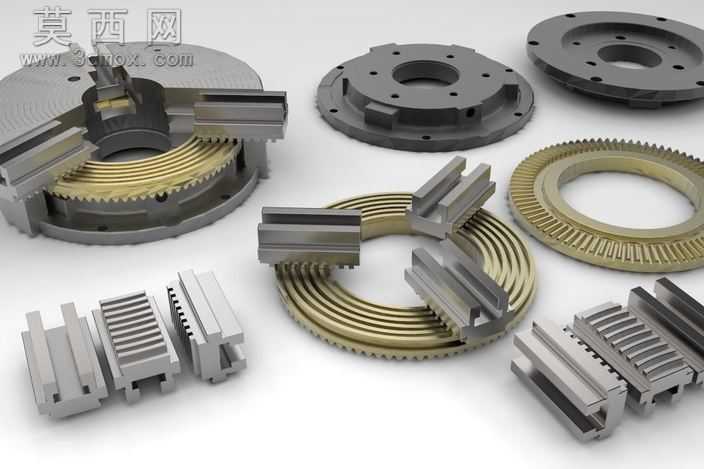

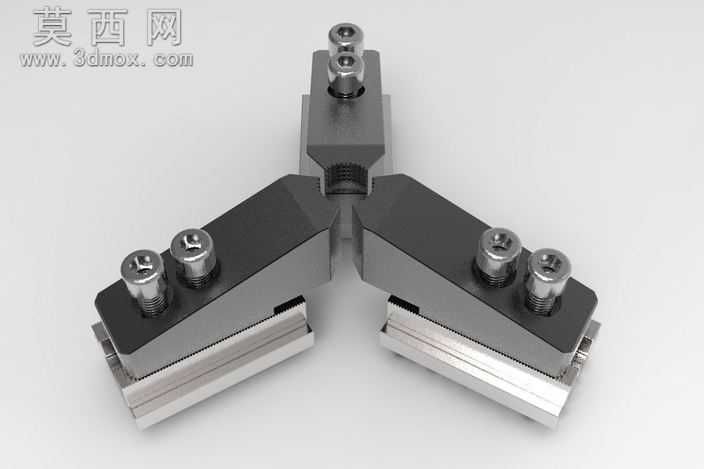

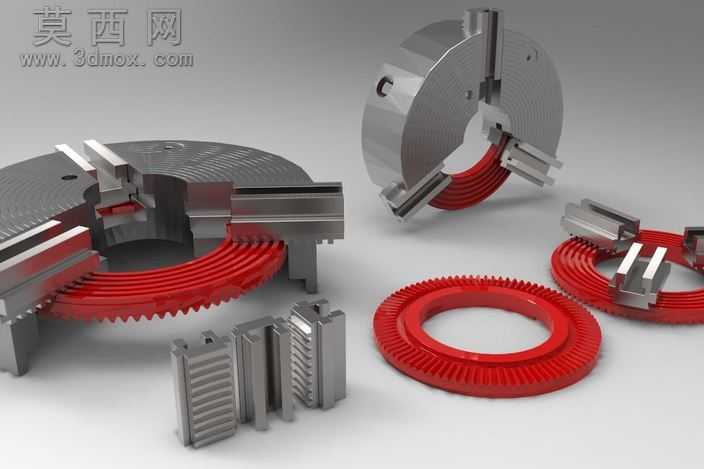

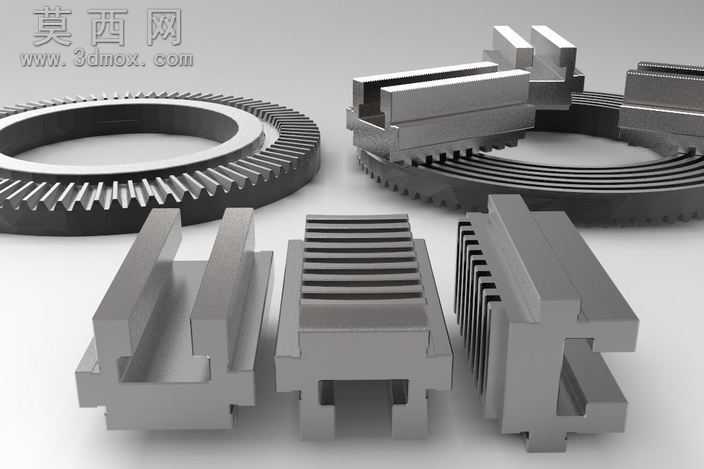

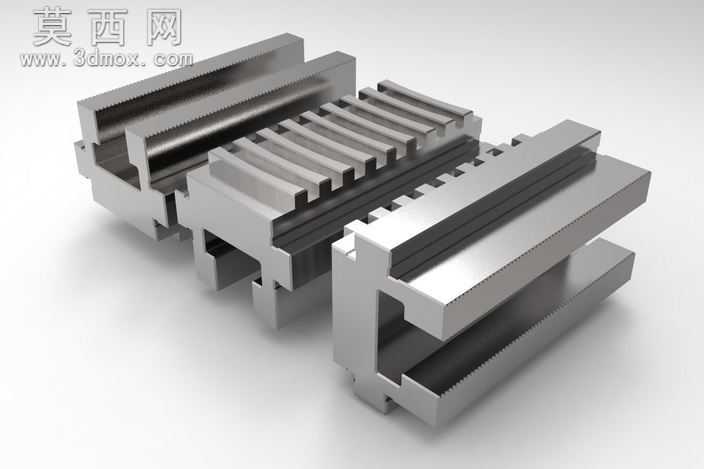

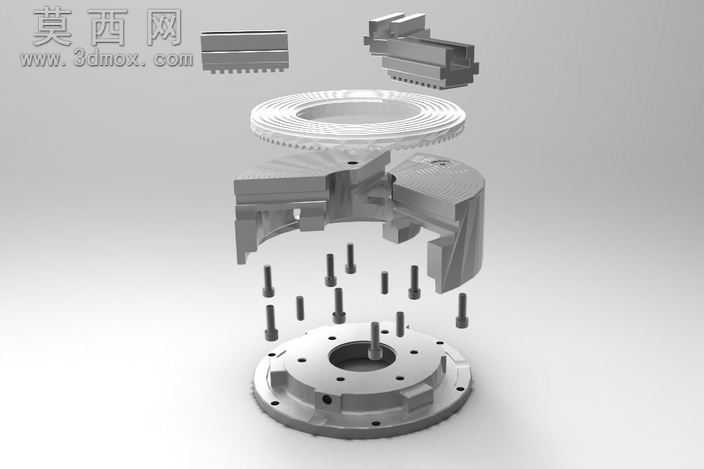

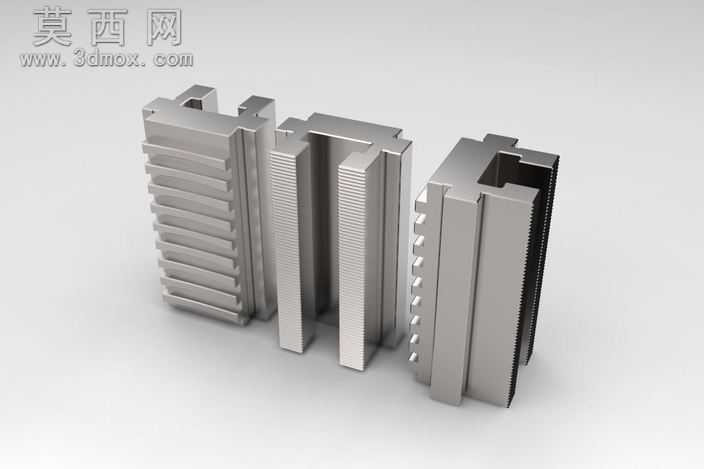

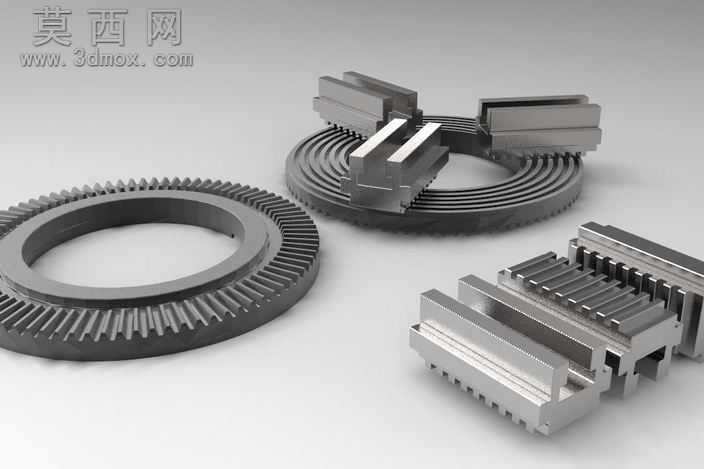

本模型为12寸300mm规格数控车床配套自定心三爪卡盘，采用三维建模软件完成全参数化结构设计，完整还原了卡盘从外部壳体、活动卡爪到内部传动齿盘的全部装配结构。建模过程中严格遵循机床夹具的实际加工尺寸规范，对卡盘的盘体螺纹安装孔、卡爪导向滑槽、内部伞齿传动结构都做了精细化的特征还原，每一处配合间隙都参考实际产品的装配公差进行设定，保证模型结构逻辑与真实产品完全一致。渲染阶段采用金属与工程塑料结合的材质方案，卡盘主体、活动卡爪、传动滑块等金属部件赋予磨砂合金钢材质，还原金属件经表面处理后的哑光金属质感，对齿牙、滑槽等加工面做了细微的粗糙度区分，体现机加工零件的表面特征；内部的大直径传动齿盘采用红色工程塑料材质模拟尼龙传动件的视觉效果，通过材质色彩的区分清晰展现卡盘的内部传动层级，渲染光影采用柔和的工作室布光，多角度呈现卡盘的装配关系与结构细节。结构设计上完整还原三爪自定心卡盘的核心传动逻辑：通过伞齿与平面螺纹的配合实现三个卡爪的同步径向移动，保证装夹工件时的自动定心效果，模型可拆分展示盘体、卡爪、传动齿盘、小锥齿轮等全部独立零件，清晰呈现各部件的配合关系。设计过程中兼顾了模型的展示性与工程参考价值，既可以作为机床教学的演示模型，帮助学习者理解三爪卡盘的定心原理与传动结构，也可以作为数控车床虚拟装配、加工仿真的配套夹具模型使用，完整的结构细节能够满足不同场景下的使用需求，为相关的机床设计、夹具选型、教学演示工作提供精准的三维参考。
