建筑轮廓施工用3D打印作业装置

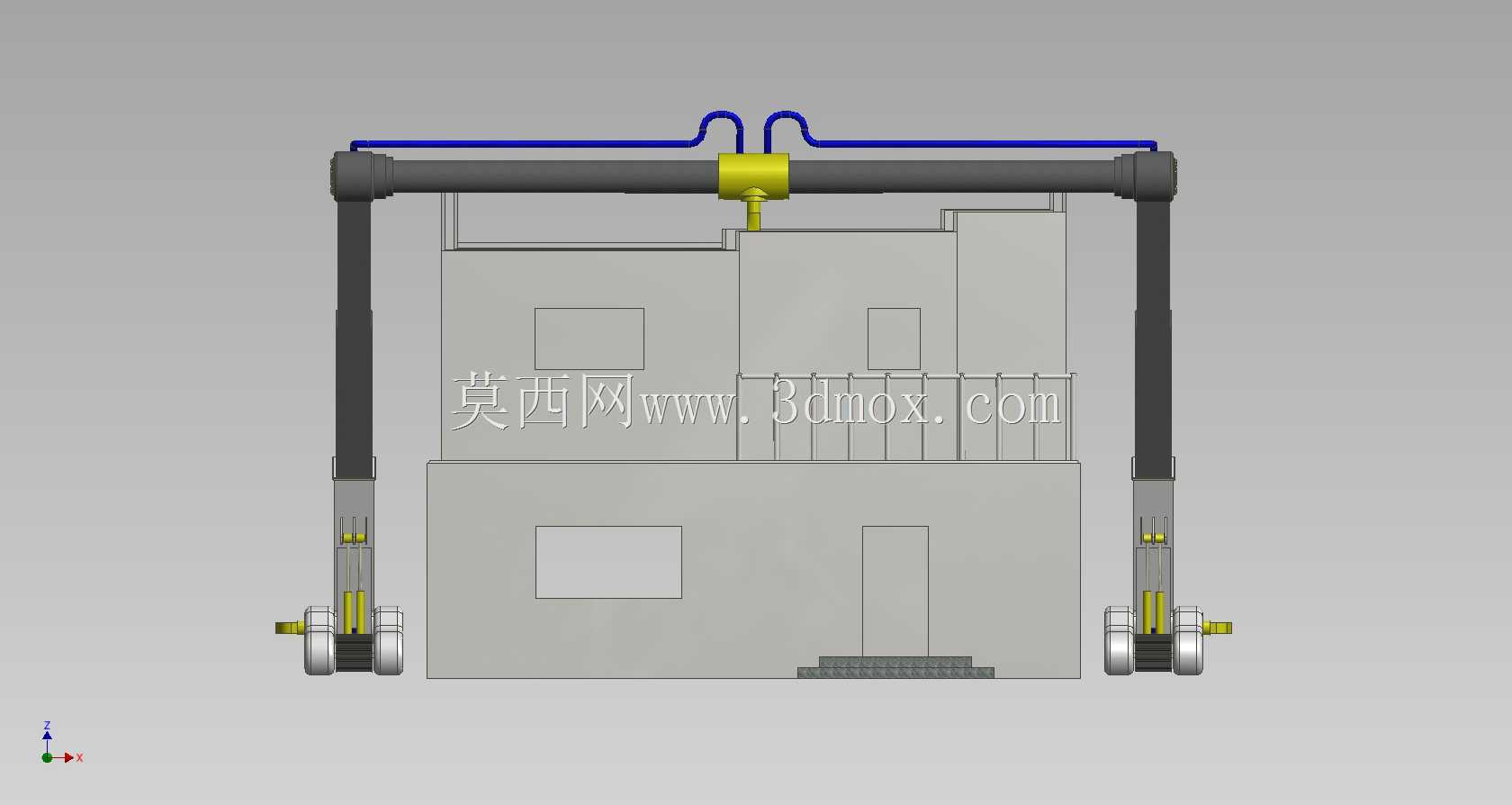

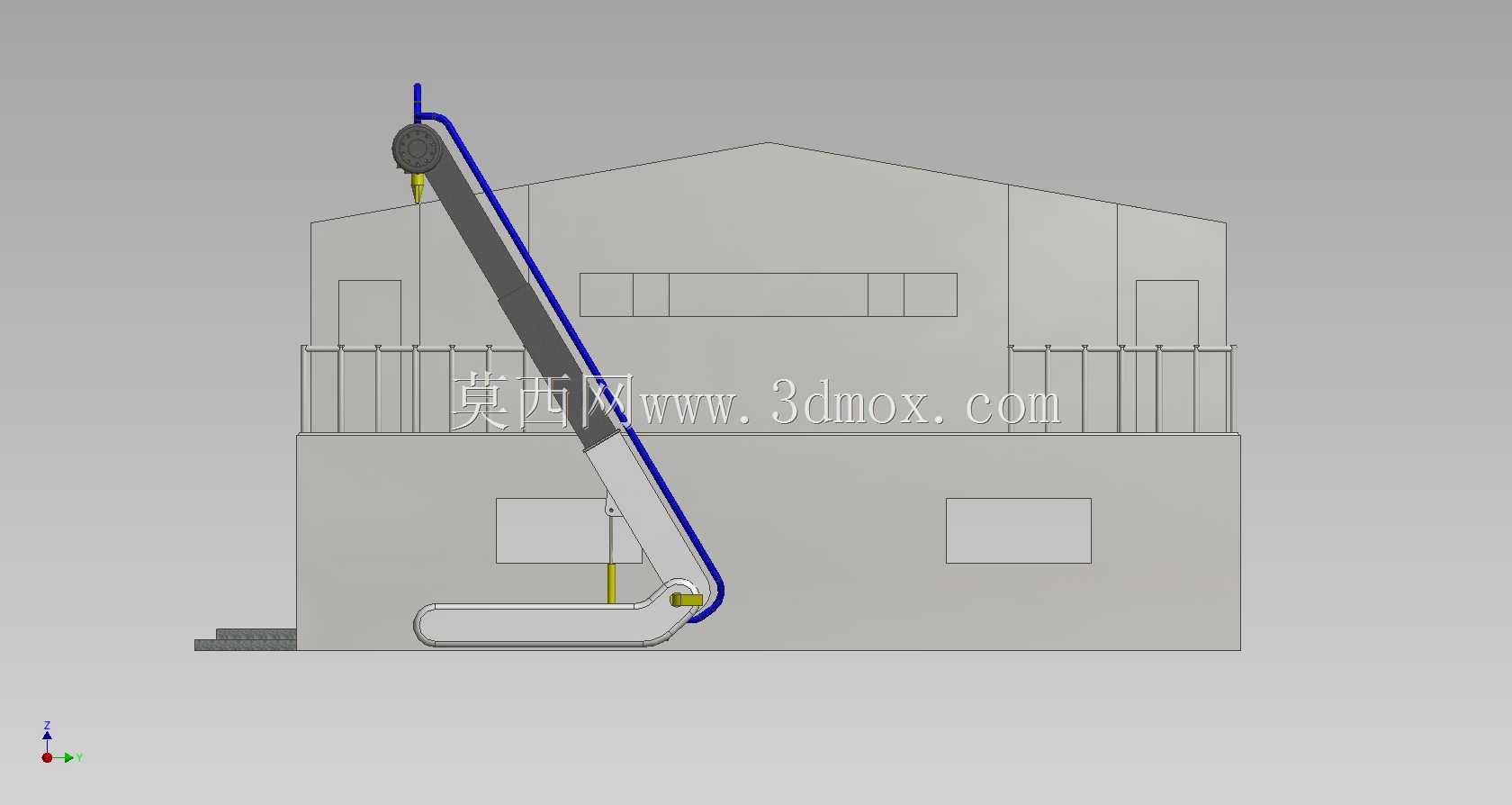

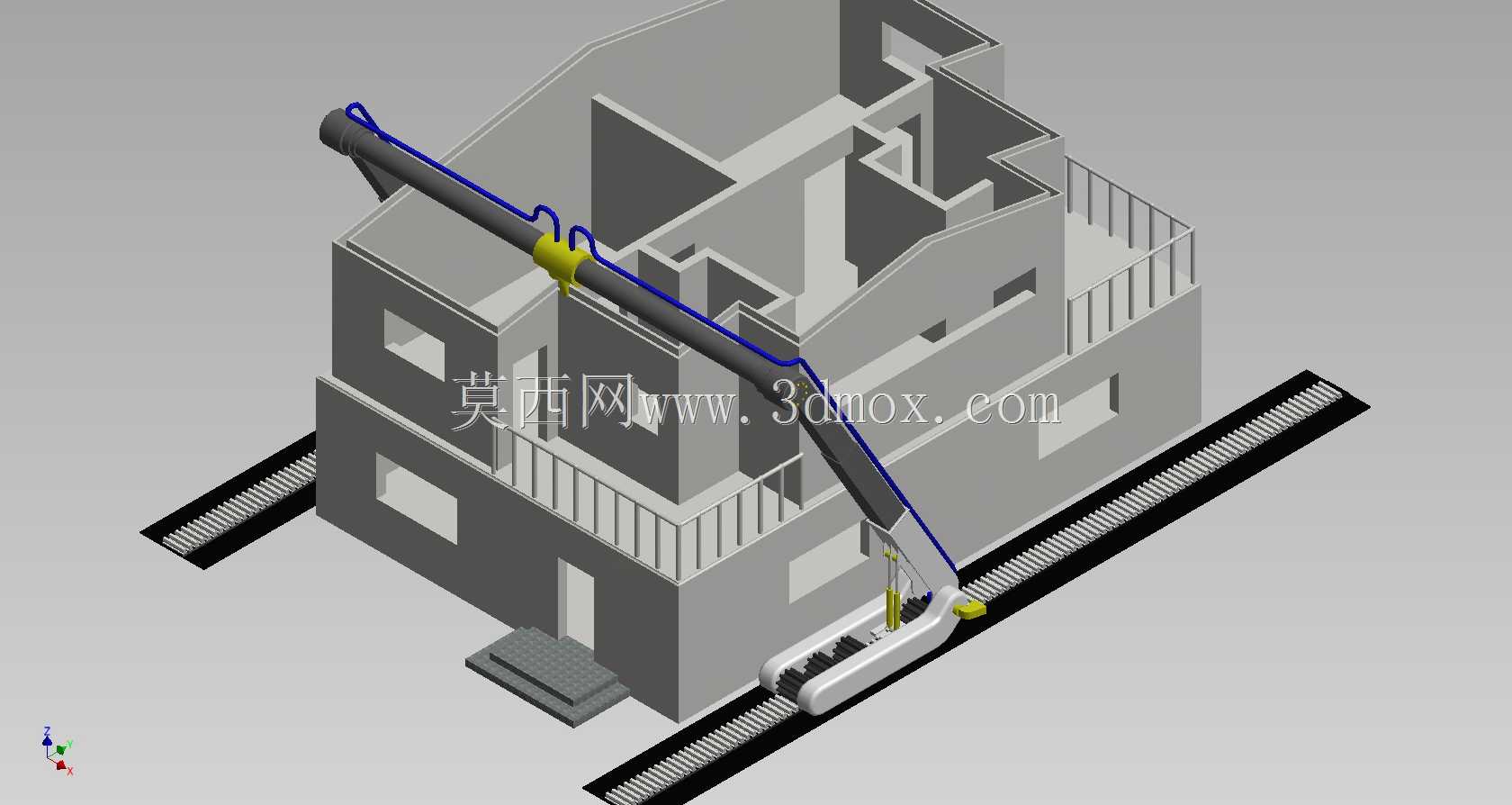

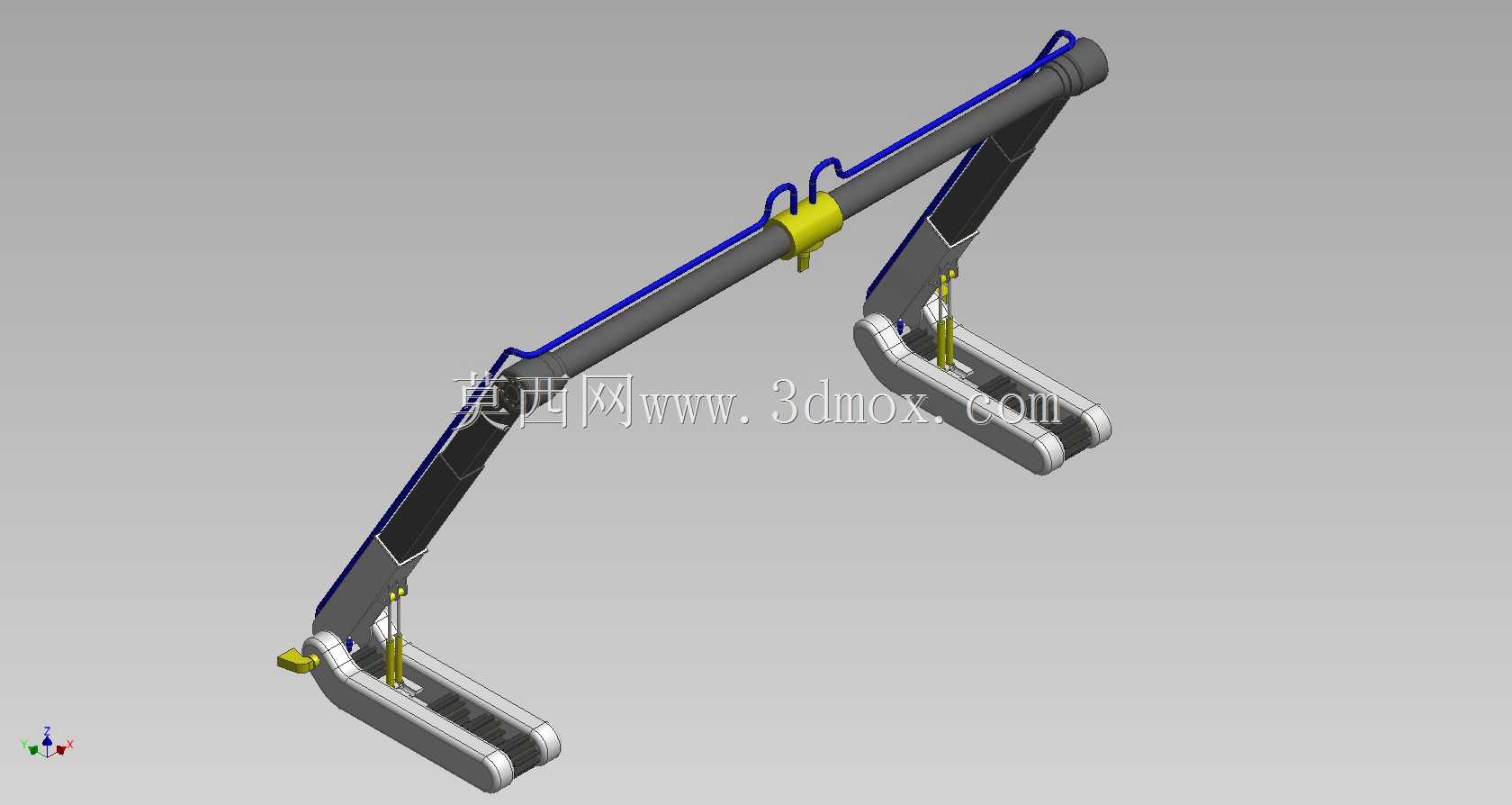

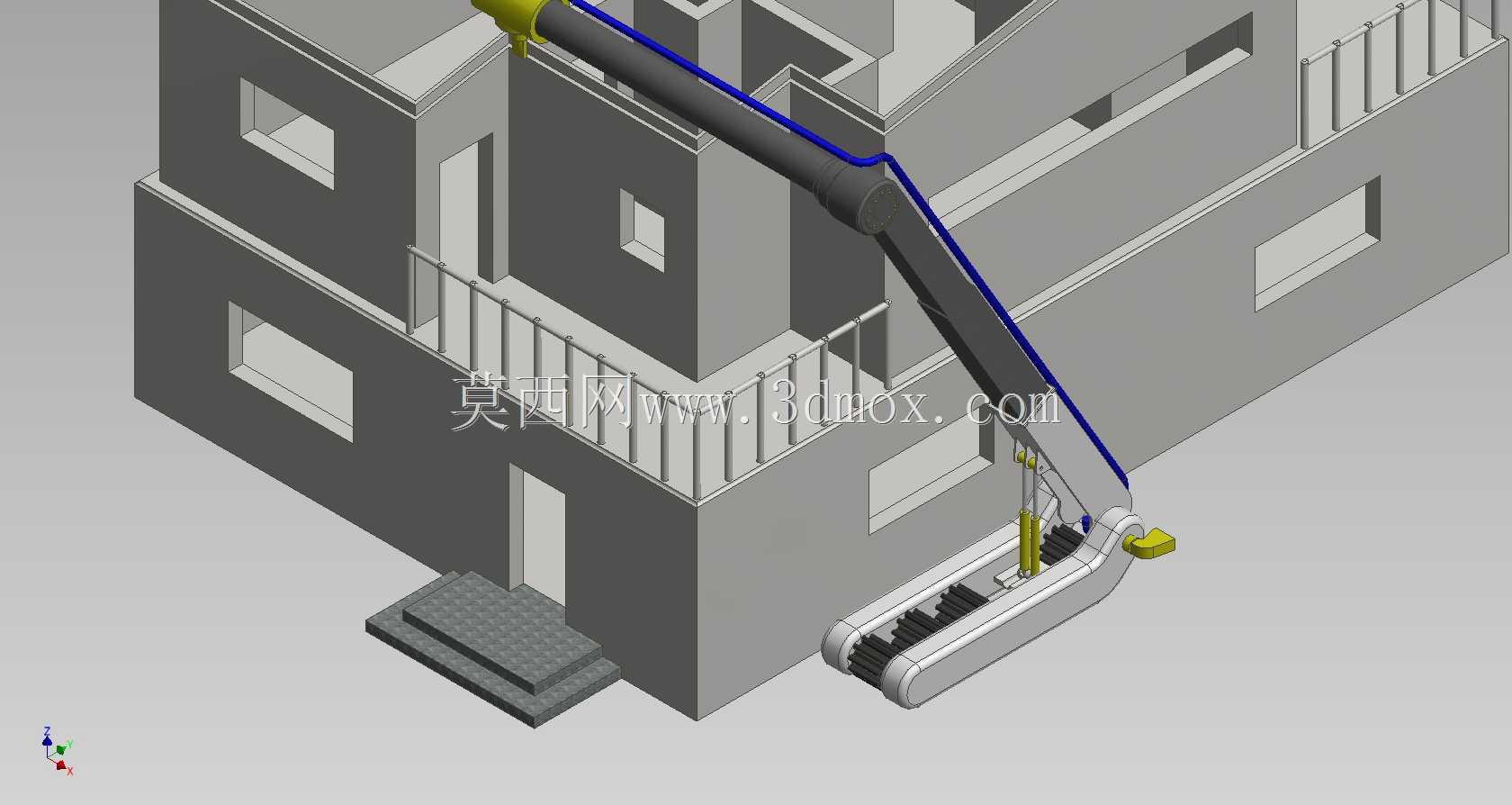

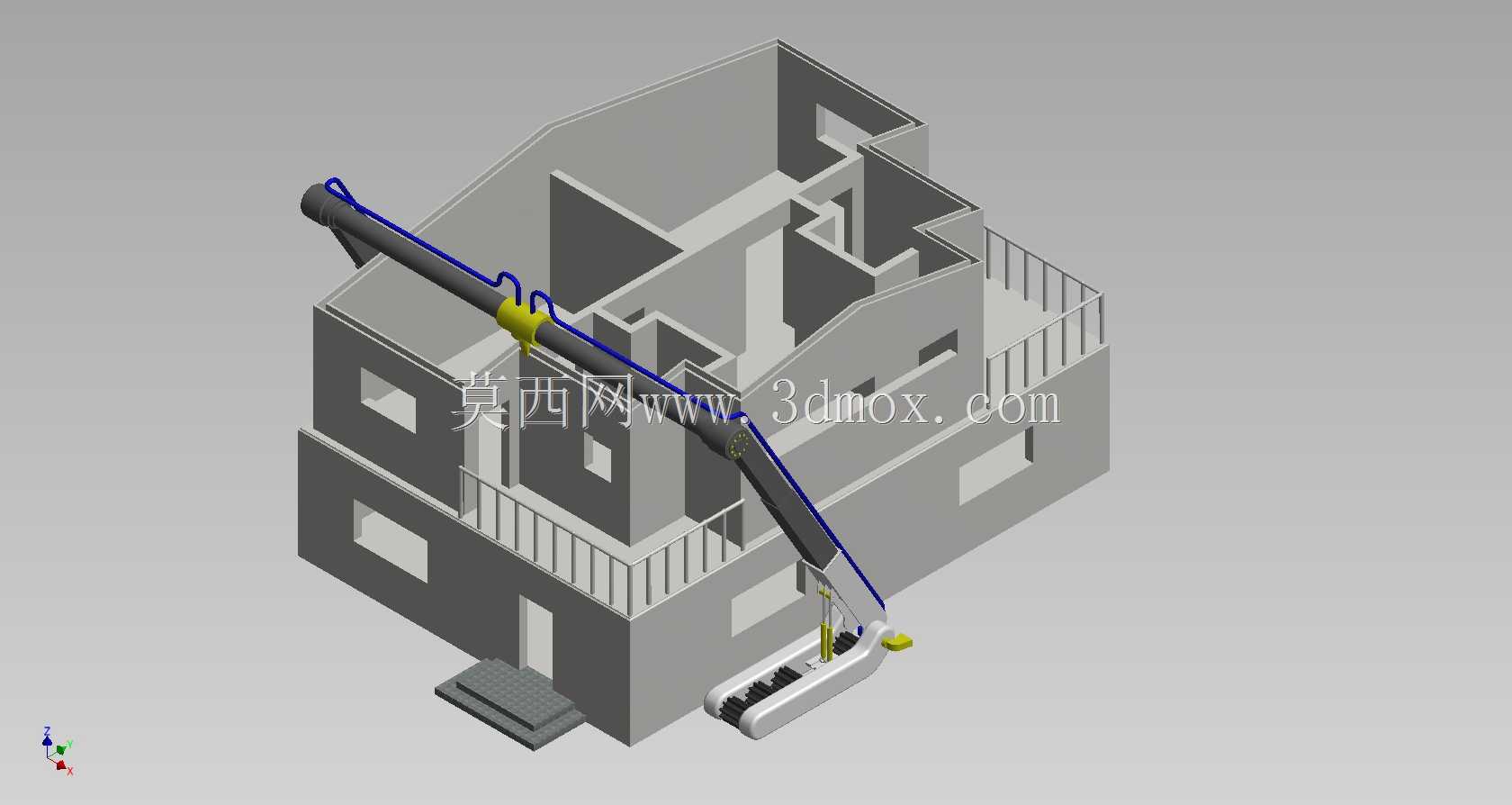

该装置面向建筑现场增材施工作业场景设计，核心用途是通过分层挤出成型工艺完成住宅类建筑的主体结构打印作业，可在单次连续运行流程中完成单栋或多栋不同户型房屋的结构打印，同步将电气管线、通风管路的预设通道整合到打印路径中，减少后续二次开槽施工的工序量。从设计思路来看，设备采用龙门式轨道移动架构，底部配置沿建筑外围铺设的直线行走导轨，打印臂架采用多段铰接结构，可覆盖两层独栋住宅的全部打印作业范围，臂架末端配置挤出作业头，可适配建筑类打印材料的连续挤出作业。设备的安装边界需匹配待打印建筑的外围轮廓，导轨铺设范围需超出建筑外墙轮廓一定距离，预留臂架回转与移动的安全间隙，作业时臂架的水平伸展范围可覆盖建筑内部全部打印区域，无需中途移动导轨基座即可完成整栋建筑的结构打印。从功能特性上，该设备针对建筑施工的户外作业环境做了适配，臂架管线采用拖链内置排布，避免施工过程中管线剐蹭已打印结构，挤出头的出料速率可随臂架移动速度实时匹配，保证打印层厚的均匀性，避免出现结构断层或者材料堆积的问题。不同于桌面级3D打印设备，该装置的打印幅面直接匹配民用住宅的实际尺寸，无需拆分打印构件再现场拼接，可直接在建筑地基上完成整体结构的连续打印，适配紧急安置住房、低成本商品住宅的快速建造需求，同时该架构也可拓展用于地外基地的无人化建造场景，通过预设路径完成封闭栖息结构的打印作业。在结构设计层面，臂架的俯仰与回转关节采用刚性支撑结构，可承受长距离伸展时的末端负载，保证打印头的定位精度，底部行走机构采用齿轮齿条传动形式，可在户外非平整铺装的轨道上保持稳定的移动速度，避免速度波动影响打印成型质量。设备的整体布局围绕建筑打印的作业流程优化，打印过程中材料供给管线沿臂架排布，可连续供给打印材料，减少中途补料的停机时间，作业时设备沿外围轨道循环移动，逐层堆叠建筑墙体结构，可同步完成墙体上的门窗预留洞口、管线预埋槽的成型，无需后续额外的结构切削加工。
