双弯管状金属拉手三维结构设计

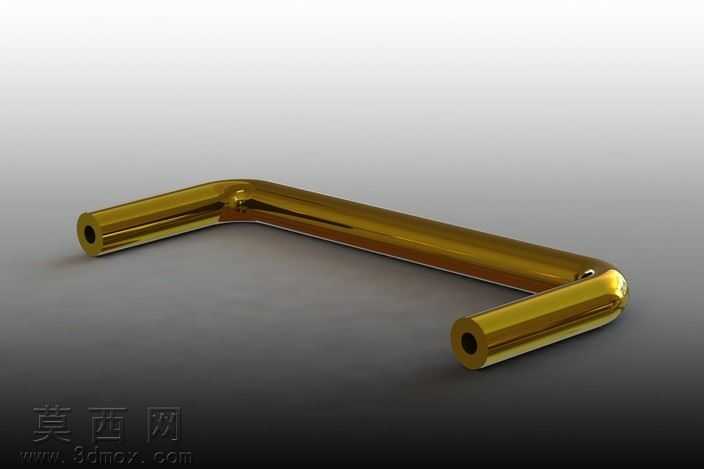

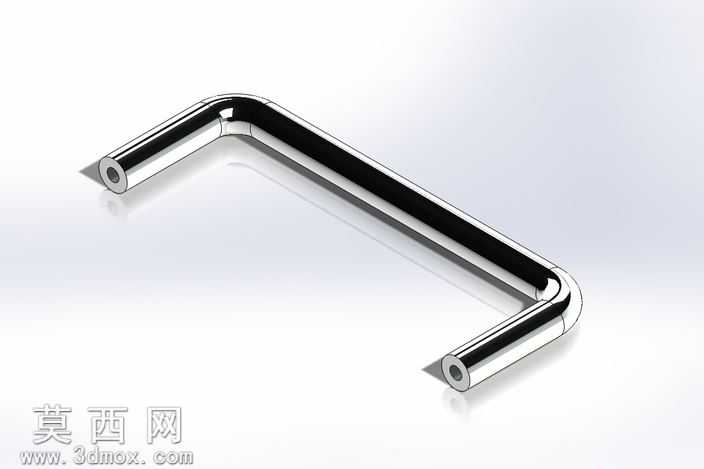

本作品为双弯管状金属拉手的三维参数化模型，建模阶段采用SolidWorks2012完成全流程结构搭建，首先以空心金属圆管的截面轮廓为基础草图，通过两次精准的90度圆角弯折特征生成主体框架，弯折处严格遵循金属管材冷弯加工的工艺参数，预留合理的弯折圆角半径，避免实际生产中出现管壁开裂、褶皱等缺陷。模型两端设计为平齐的空心安装端面，端面处预留标准安装孔位，孔位同轴度公差控制在0.02mm以内，可直接适配常规的面板螺丝安装需求，无需二次结构调整。材质渲染阶段采用抛光镀铬金属材质球，调整材质的反射率、粗糙度与环境光遮蔽参数，还原亮面金属的高反光质感，表面添加细微的拉丝纹理与环境反射贴图，让渲染效果贴近真实不锈钢五金件的视觉表现，同时通过HDR环境光打光，突出管状结构的曲面光影过渡，清晰展现弯折处的流畅弧度与管壁厚度细节。结构设计上整体采用等径空心管材构型，在保证拉手结构强度、满足承重握持需求的前提下，有效降低构件自身重量，减少金属材料消耗，符合五金配件轻量化、实用化的设计思路。模型整体造型简洁规整，无多余冗余结构，所有特征均采用参数化尺寸驱动，使用者可根据实际安装场景的需求，直接调整管材直径、弯折段长度、安装孔距等核心参数，快速生成适配不同尺寸柜门、设备面板的拉手变体，模型同时导出STEP与IGES通用中间格式，可兼容CATIA、Pro/Engineer Wildfire等主流三维设计软件，方便不同软件使用场景下的结构装配、工程图导出与后续加工工艺规划。
