多层折返式室外钢制楼梯结构设计

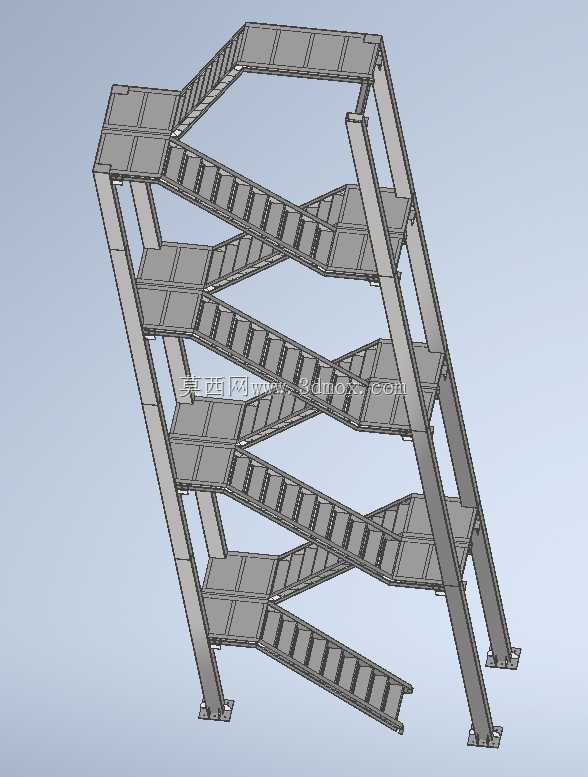

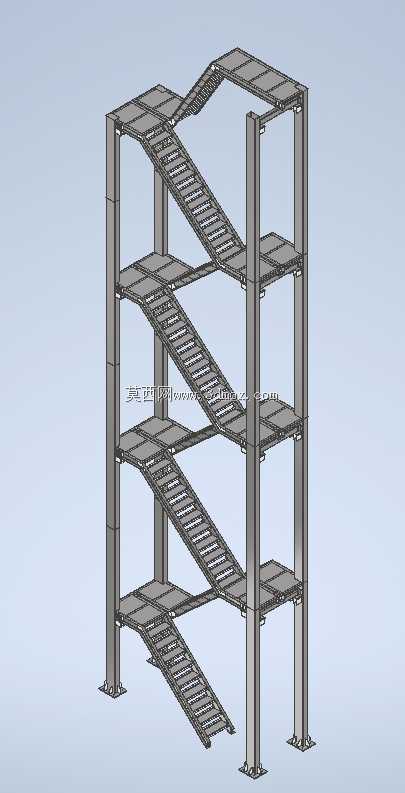

这款多层折返式钢制楼梯，主要适配工业厂区室外多层设备平台、厂房外跨检修通道、物流仓储建筑外置人员通行场景，也可作为临时施工梯道的主体结构参考，核心用途是满足多层高差区域的人员常态化通行需求，同时兼顾大流量通行下的结构稳定性与长期室外使用的耐候基础。从结构设计逻辑来看，整体采用折返式梯段布局，通过多段梯段搭配中间休息平台的形式，在有限的水平投影范围内实现多层垂直高差的连通，相比直跑梯能大幅压缩占用的地面空间，适配厂区、仓储区常见的狭窄安装边界，梯架主体采用型钢焊接成型的框架结构，两侧设置通长的型钢主承重梁，每段梯段的踏步板采用防滑花纹钢板弯折成型，踏步与主承重梁之间采用满焊连接，保证踏步受力后不会出现滑移、变形问题。中间休息平台同样采用型钢做框架支撑，平台面板铺设防滑钢板，平台转角处的立柱采用通长型钢制作，从底部基础一直延伸至顶层梯段，作为整个梯架的核心竖向承重构件，每段梯段的端部都与立柱、平台框架做刚性焊接连接，形成整体受力的空间刚架结构，避免梯段出现侧向晃动。底部与基础连接的位置，每根立柱底端都焊接了带安装孔的地脚连接板，安装时可通过膨胀螺栓或预埋螺栓与混凝土基础做刚性固定，安装边界需要预留对应水平投影的硬化地面，同时保证基础的承载能力匹配整体梯架的满载受力要求，每段梯段的踏步高度、宽度都按照常规人员通行的人体工程学参数设置，保证上下通行的舒适度，避免步幅过大或过小带来的通行疲劳。当前展示的是主体承重结构部分，未包含扶手、栏杆等附属防护构件，实际应用时可在两侧主承重梁上加装防护栏杆，进一步提升通行安全性，整体结构所有受力节点都做了加强处理，能够满足日常人员通行、小型检修工具携带通行的载荷要求，钢结构的材质选型适配室外环境的基础防腐需求，后期可通过涂刷防腐面漆进一步提升使用寿命，结构的模块化分段设计也方便现场吊装拼接，降低现场施工的焊接作业量，适合批量预制后运输到现场快速组装。
