锯齿形或光滑条形格栅，等式驱动尺寸

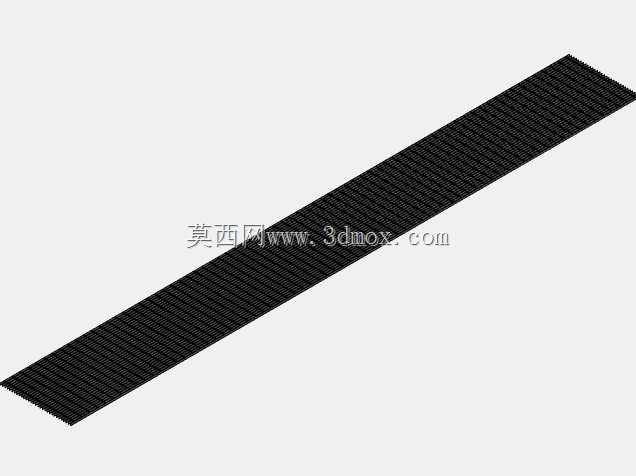

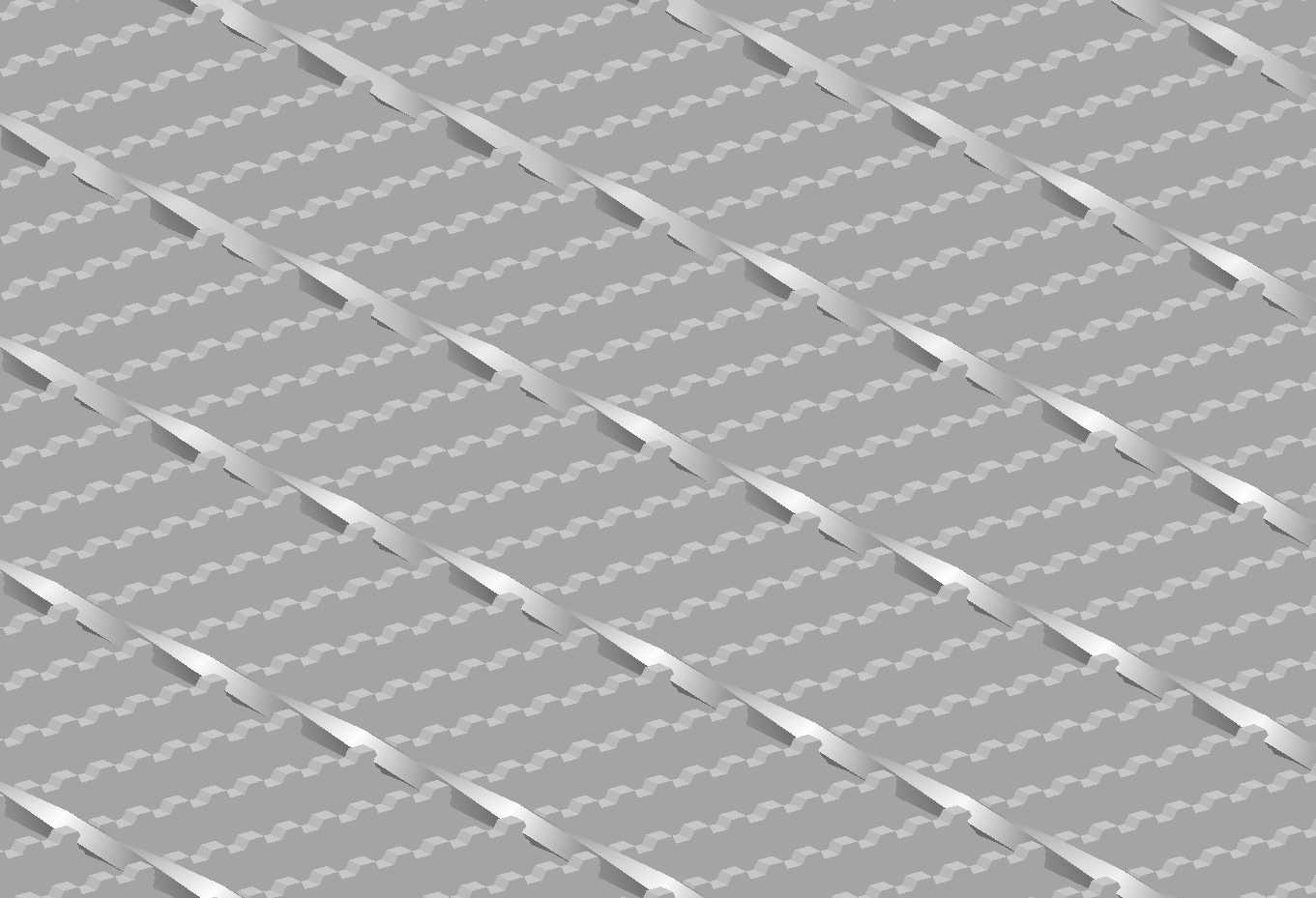

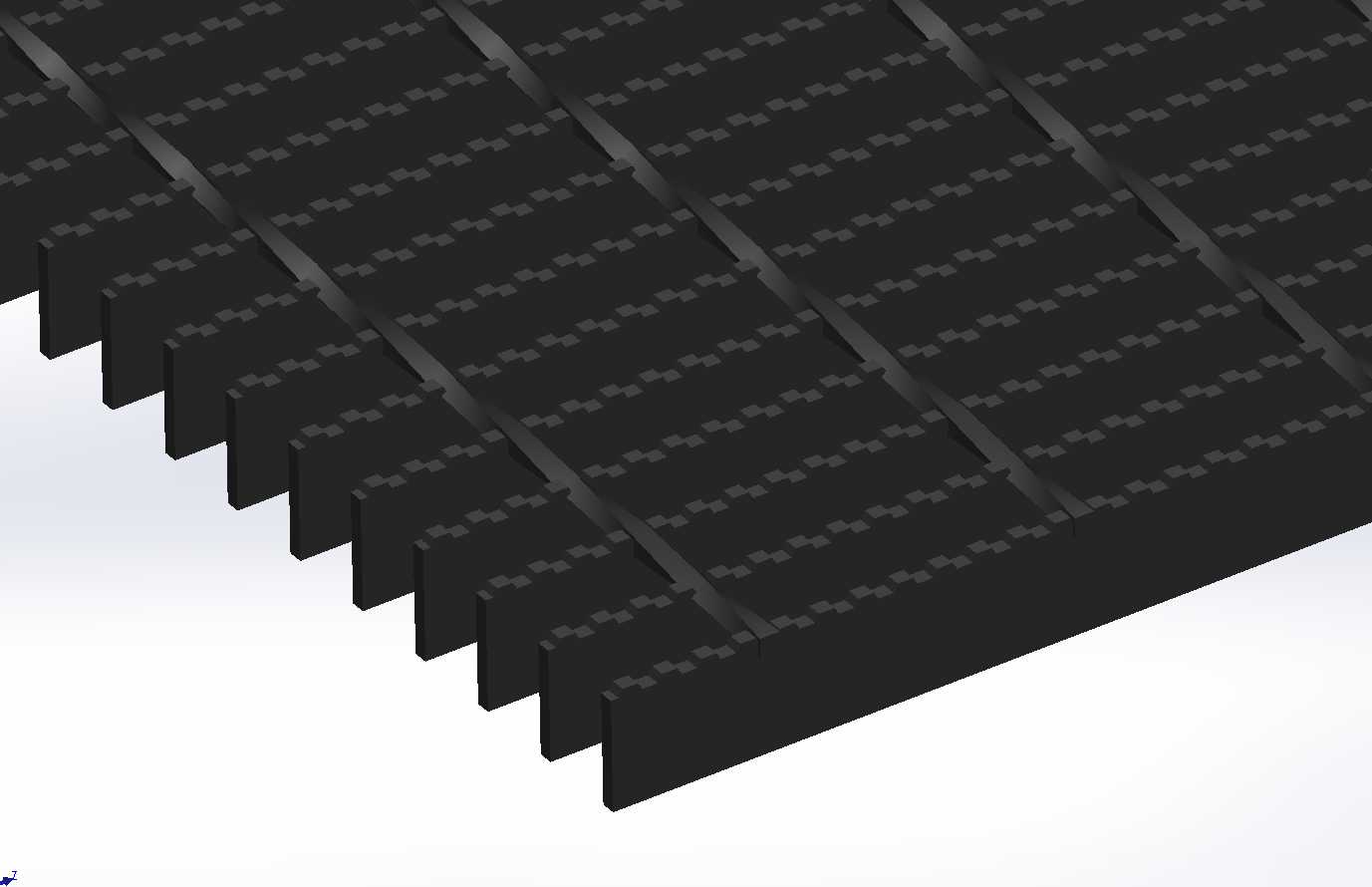

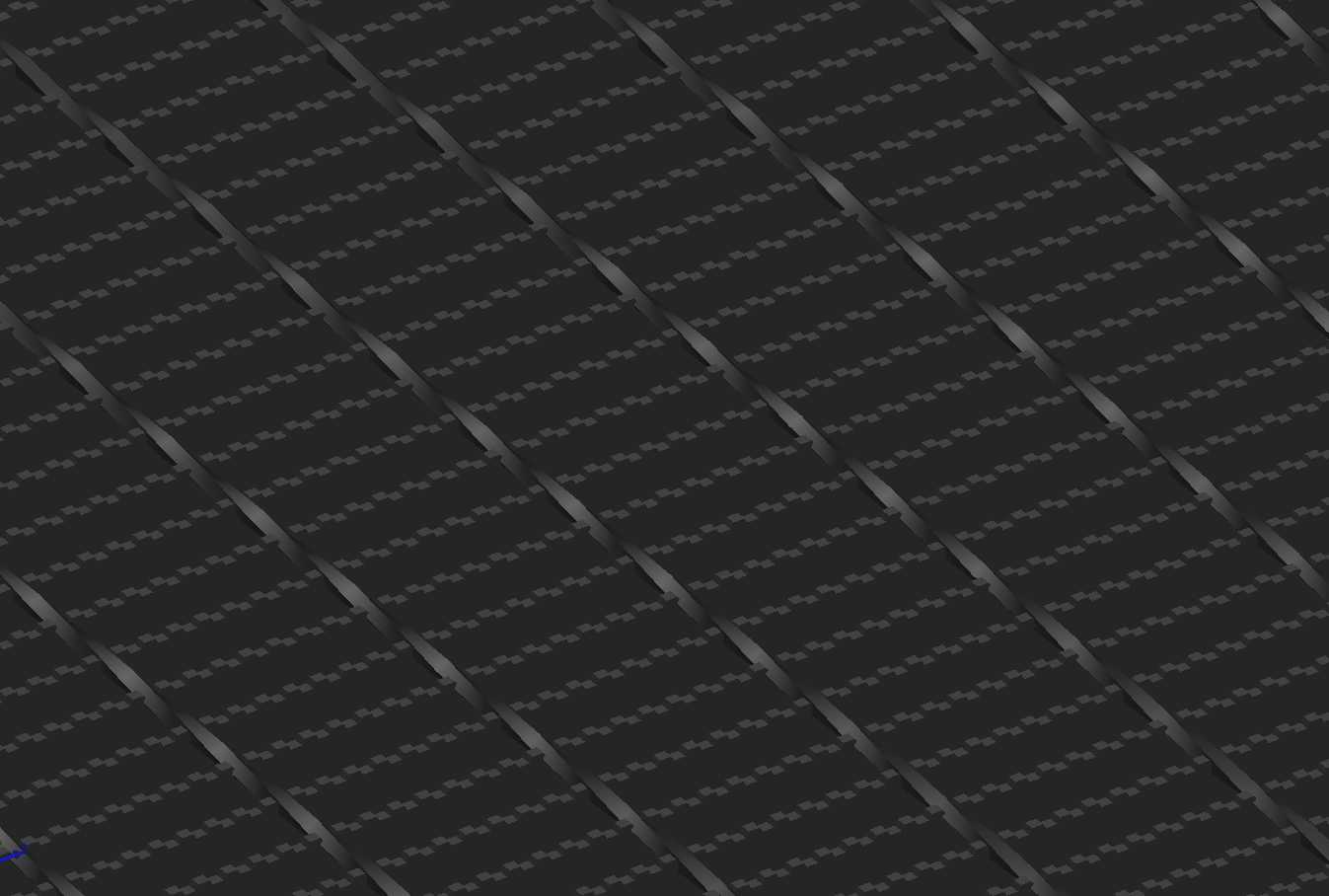

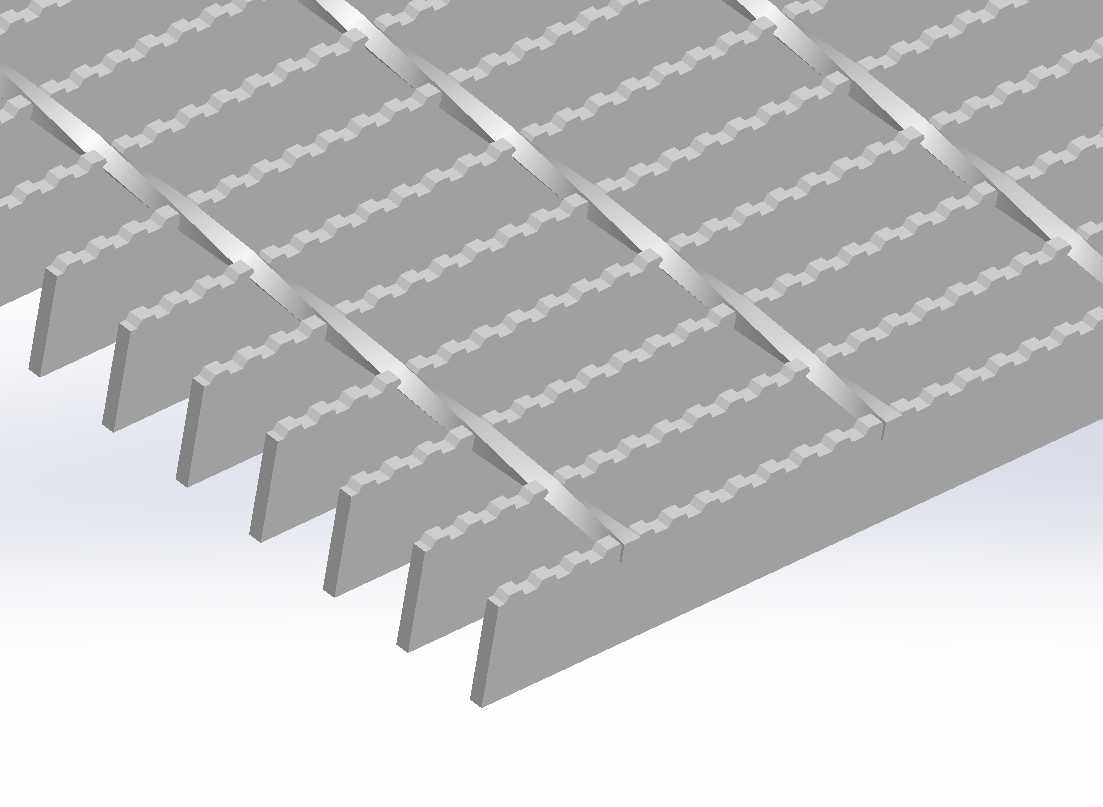

SolidWorks 2017中的条形光栅“通用尺寸”模型。光栅使用多种不同技术建模，包括带有草图图案的.sldprt文件、.sldprt文件（带有线性图案）和带有虚拟零件的.sldasm文件。.sldasm文件比.sldprt小-将使您的模型更新更快。.sldasm文件是等式驱动的。在SolidWorks方程管理器中设置全局变量以设置大小。.sldasm文件将横杆置于杆长的中心，并选择杆数和符合输入的标称长度和宽度的杆数。.sldprt文件需要对定义草图进行调整，但也可以对许多光栅尺寸（包括公制）进行建模。这包括3/4“x1/8”至6“x 3/8”的钢筋，以及7P4、7P2至38W4、38W2的间距。.x_t、.step和.igs文件是1“x3/16”19W4，3“x24”，并且不是参数化文件
