方形截面螺旋扭挤杆件结构

　　该组杆件采用方形截面沿轴向连续扭转的几何形态，属于典型的扭挤成型结构件，在输送、搅拌、导向及物料推送类设备中具有较强的实用性。杆件端部保留平直方形段，便于与驱动轴、夹持座或联轴器进行定位连接；中段通过稳定的螺旋扭转形成连续导向面，能够在旋转或直线进给过程中对颗粒、粉体、短纤维及条状物料产生轴向推送作用。与普通圆杆相比，方形截面扭转后形成四条连续棱边，棱边与物料接触时可产生更强的剪切和导向效果，适合用于小型给料装置、螺旋推进机构、混合搅拌单元以及实验设备中的物料输送通道。

　　从结构设计角度看，扭挤杆件的核心在于截面形状、扭转节距和有效扭转长度之间的匹配。方形截面在扭转过程中，四个侧面由平面逐渐转化为螺旋曲面，棱线则形成空间螺旋轨迹。扭转节距越小，螺旋升角越大，物料沿轴向移动的导向趋势越明显，但杆件与通道壁之间的摩擦阻力也会相应增加；节距较大时，杆件表面更接近平直状态，推送能力减弱，但旋转阻力和加工变形风险降低。实际设计时需要结合物料粒径、流动性、通道内径以及驱动转速确定节距，避免因螺旋面过密导致物料卡滞，或因螺旋特征过弱而失去输送效果。

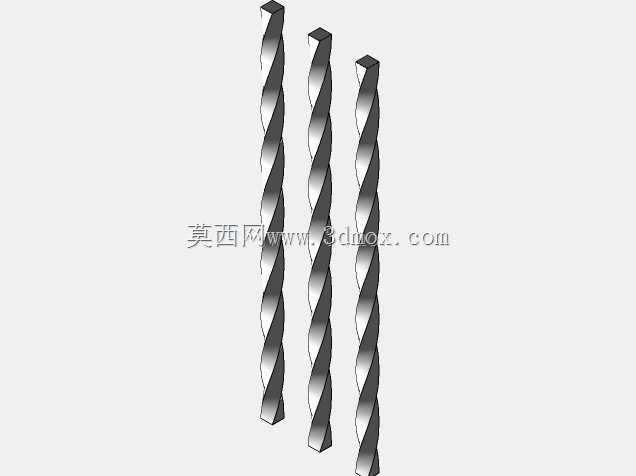

　　三根杆件并列展示，可用于对比不同长度或扭转比例下的结构形态。杆件整体为细长轴类零件，端部方形轮廓与扭转段截面保持一致，没有额外设置台阶或法兰，因此在装配中通常通过端部插入方孔、焊接固定、压板夹紧或增加销钉连接来传递扭矩。若用于高速旋转工况，需要校核细长杆的抗弯刚度和临界转速，必要时在中段增加支承套或导向套，以降低运转时的挠曲和振动。若用于低速推送或静态导向场景，则可直接安装在槽体、料管或机架侧板之间，结构较为简单。

　　在物料输送场景中，这类扭挤杆可布置在料斗下方、直线槽内部或管状通道中心。杆件旋转时，螺旋棱边推动物料沿轴线方向移动，方形侧面还可对结块物料产生一定破碎和松散作用。对于流动性较差的粉体，杆件与槽壁之间的间隙需要严格控制：间隙过大时物料回流明显，输送效率下降；间隙过小则容易因加工误差或杆件挠曲发生擦碰。设计三维结构时应明确杆件外接回转直径、方形截面边长、端部连接长度、扭转圈数以及安装中心距，尤其是多根杆件并排使用时，需保证相邻杆件的螺旋面在运动中不发生干涉。

　　在搅拌与混合设备中，扭挤杆件既可作为主轴上的工作单元，也可多根平行布置形成低速剪切组件。其螺旋表面能够使物料在腔体内产生轴向循环，棱边经过物料时形成局部剪切，适合黏度不高的颗粒混合、颜料分散、塑料粒子输送以及食品加工中的均匀给料。与连续叶片式螺旋相比，该结构没有宽大的叶片面，物料阻力较小，清洁维护也更方便；但在大输送量场合，其推送面积有限，需要通过增加杆件数量、提高转速或优化扭转节距来补偿。

　　建模时应先建立方形截面草图，再沿轴向生成实体，随后通过扭转特征控制截面角度沿长度方向连续变化。端部非扭转段需要与扭转段保持同一截面轮廓，以保证过渡位置无突变。扭转起始和终止区域应关注几何连续性，若软件在扭转变形中产生棱边褶皱或局部自交，需要检查截面边长与扭转段长度的比例。通常细长段更适合形成光顺螺旋面，过短段内施加大角度扭转会导致表面畸变，也不利于后续加工。

　　制造层面，该类零件可采用方料扭制、机加工成型或三维打印方式获得。金属方杆经热扭或冷扭后，材料会产生加工硬化，棱边位置应力集中较明显，用于传扭时应控制扭转速率并进行必要的热处理。若采用机加工方式，则可通过四轴联动铣削获得螺旋面，端部连接段需保证尺寸精度和直线度。安装边界方面，要预留驱动端连接长度、支承端间隙以及拆装空间；多杆并列机构还需考虑轴承座、联轴器和防护板的位置，使杆件工作段完全覆盖物料作用区域，同时避免端部螺旋面与侧板发生摩擦。
