物流仓储用实木货运托盘结构

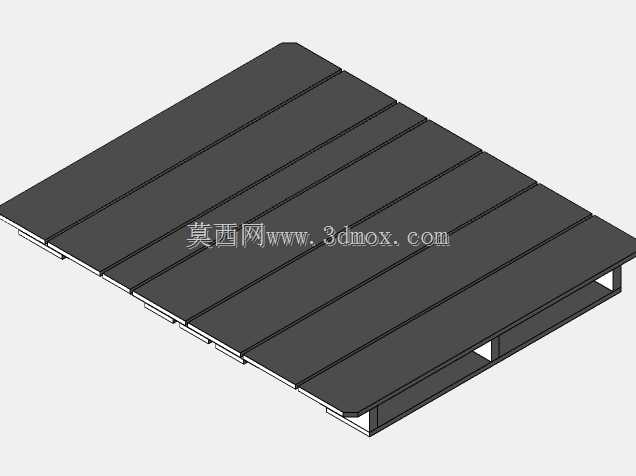

　　在制造车间、电商仓储、干线物流周转以及成品仓发货环节，木质托盘是单元化载具里应用最广的一类基础工装，它把零散箱装、袋装或者规整工件整合为统一的搬运单元，让手动液压车、平衡重叉车可以从底部叉孔进叉，完成整垛货物的移位、堆码与装卸，避免人工逐件搬运带来的磕碰与效率损耗。这套托盘结构按照常规欧标通用货运托盘的布局搭建，顶面由多块平行铺设的长条铺板组成，铺板之间预留均匀缝隙，既可以减少整板自重、降低木材耗材，也能让洒落的碎屑、积水从缝隙漏下，长期在潮湿仓库或者户外临时堆场使用时，板面不易积留污水，货物底部也能保持通风。铺板下方布置纵向支撑梁，梁体之间留出贯通的叉车位，双向都可以进叉，适配不同作业方向的叉车操作，不需要工人刻意调整托盘朝向，

　　在狭窄通道里也能完成取放货。建模过程中先对照现场常用托盘的实测轮廓校准外形，标称外轮廓控制在1200毫米长、1000毫米宽，整体总高115毫米，这个尺寸是国内仓储货架、货运车厢的通用适配规格：标准货车车厢内部宽度可以并排摆放两盘，货架横梁的层间承载位也完全匹配该 footprint，不会出现托盘超宽卡货架、或者车厢空间浪费的情况。实测复核的外形尺寸为长1190毫米、宽985毫米、总高112毫米，微小偏差来自木材加工后的裁切余量以及铺板拼接间隙，在工程建模里保留这一实测偏差，能让数字样机和现场实物的占位边界完全对齐，做仓储布局仿真、叉车通道校核时不会出现理论模型和现场实物干涉的问题。支撑梁的高度直接决定叉孔净空，

　　要保证普通手动液压车的叉齿厚度、叉车货叉的抬升行程都能顺利伸入，叉孔边缘做了小幅倒角处理，实际使用时货叉对位稍有偏差也能顺着导向滑入，减少硬顶撞裂木梁端部的概率。顶面铺板的厚度结合常规静载、动载需求设定，铺板和下方支撑梁的搭接位置完全对齐载荷传递路径，货物压在铺板上的重量可以直接传导到三根纵向支撑梁，再由梁体传递到地面或者货架横梁，避免铺板悬空跨度过大导致受压弯折。从结构设计思路来看，木质托盘不需要复杂的曲面特征，所有构件都是规则的长条型材件，建模时重点不在外观造型，而在装配关系的准确性：每块铺板的间距、支撑梁的位置、叉孔的通行宽度都要和实际使用要求匹配，不能只画一个整块长方体代替托盘，否则后续做物流仿真、货架干涉检查时会漏掉铺板缝隙、叉孔空间这些关键结构。在自动化立体库场景中，托盘的外形边界公差直接影响堆垛机取货成功率，长宽方向的实测偏差控制在十毫米级，能够兼容输送线的定位挡块、货架导向口的导入范围；总高112毫米的尺寸也和自动输送线的滚筒面高度、托盘顶升机构的行程相匹配，不需要额外调整设备参数。铺板之间的缝隙还有另一层实用价值，当托盘配合缠绕膜打包整垛货物时，缠绕膜可以在缝隙处产生小幅嵌入，打包完成后膜层和托盘之间的摩擦力更大，货物在运输急刹时不会连同包装箱在托盘表面打滑移位。和塑料托盘、金属托盘相比，这种实木结构的维修门槛极低，现场某一块铺板被货叉撞裂后，可以单独更换单块木板，不需要整体报废，

　　在中小制造企业的周转场景里使用成本更低；木材本身的摩擦系数较高，纸箱、布袋类货物放在板面不容易滑移，不需要额外加装防滑垫。建模时将所有木板构件分别独立建模，完整还原每一块铺板的装配位置，结构工程师可以直接在该模型基础上调整铺板厚度、支撑梁数量，衍生出不同承载等级的托盘变体：轻载场景可以减少铺板数量降低自重，重载场景则加密铺板、加宽支撑梁，适配重型工件的周转需求。托盘底部的支撑梁端面为平整接触面，当托盘堆码两层以上时，上层托盘的梁体可以正好落在下层托盘的支撑梁正上方，堆垛载荷沿梁体竖直传递，不会压坏下层托盘承载的货物，堆高存放时整体稳定性更好。针对冷库使用场景，木板缝隙不会像全封闭塑料托盘那样积存结冰水，低温环境下冰水可以从缝隙漏走，减少叉齿打滑的隐患；在出口货物周转场景中，该尺寸托盘也符合常规集装箱的装箱排布，20尺、40尺集装箱内部可以按标准模数排列，最大化箱内空间利用率。整套结构没有多余的装饰特征，所有几何尺寸都服务于搬运、承载、堆码、货架存储这几个核心使用需求，三维模型完整还原了木质托盘的装配逻辑与真实安装边界，可供物流布局规划、仓储设备选型、工装载具设计环节直接调用参考。
