镂空花格装饰金属网板阵列结构

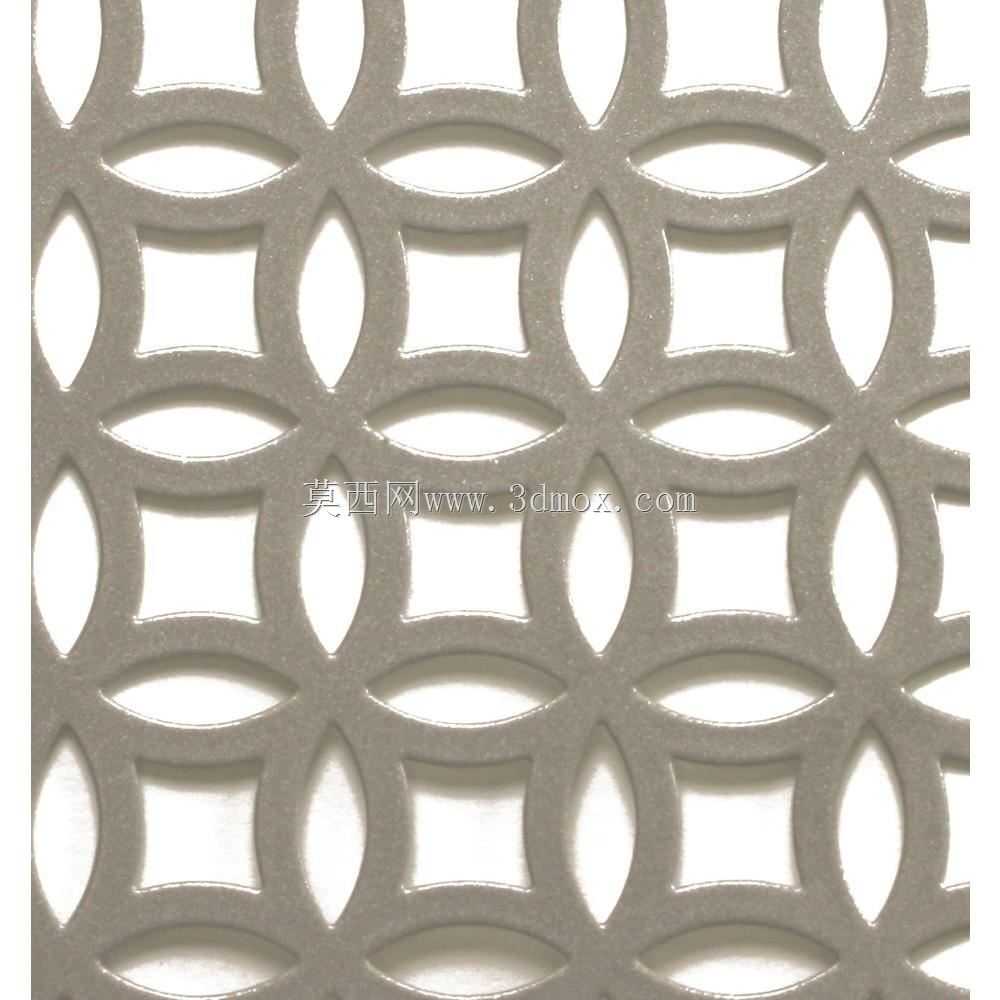

　　这类镂空花格金属网板主要用于建筑立面装饰、室内隔断、吊顶透光层、商业展陈背景墙以及设备外罩的通风防护区域。它不是单纯追求视觉效果的装饰件，在实际工程中还要兼顾开孔率、板材刚度、边部固定、光线透过、气流通过以及后期清洁维护等要求。网板表面由连续交错的环形单元构成，环与环之间在节点处相互连接，形成类似编织纹样的二维受力网格。与普通圆孔冲孔板相比，这种花形开孔在相同板厚条件下能够保留更长的连续材料路径，视觉上更轻盈，结构上也避免了大量孤立孔桥造成的应力集中。

　　从使用场景看，外墙装饰系统通常会把网板作为幕墙饰面的一部分，背后预留龙骨和通风腔。板件通过折边、角码或隐藏式挂件与竖向龙骨连接，四角和长边中点需要设置可靠约束，避免风荷载下出现拍打和共振。室内隔断则更看重透视关系和光影效果，环形开孔在背光条件下会形成重复的明暗纹理，既保持空间分隔，又不会完全阻断视线。用于设备防护罩时，网板需要在满足通风面积的同时防止手指或工具误入运动区域，因此开孔尺寸、边部包边以及与内部危险部件的安全距离都要结合整机防护要求校核。

　　结构建模的核心在于基础单元的控制。单个钢环并不是简单圆形轮廓，而是由两段近似椭圆弧边围合而成，环体宽度、内孔长度、外轮廓圆角和相邻环搭接位置共同决定纹样比例。若环带过宽，板面会显得笨重，开孔率下降；若环带过窄，虽然通透感增强，但冲压后孔桥容易变形，运输和安装过程中也更容易出现局部翘曲。实际设计时应先确定单板外形尺寸、可视区域边界和固定孔位置，再反向排布花格单元，使纹样在板边处尽量完整收头。无法整环收尾的位置，可通过边框加宽、局部半环切除或折边遮挡处理，避免边缘出现细小悬臂。

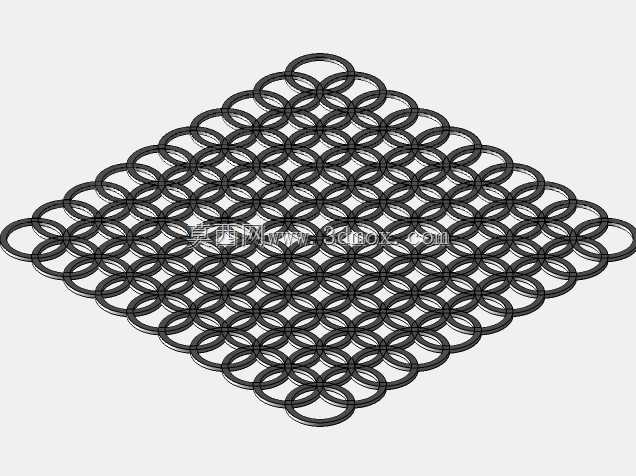

　　阵列逻辑采用规则二维复制，横向与纵向单元按交错关系布置，使每个环在四个方向上与邻近环形成连续过渡。搭接节点是整个网板的关键部位，节点处材料汇合，截面厚度方向虽然仍为薄板，但平面内材料面积增加，能够传递相邻环之间的拉压作用。建模时要保证环带相交区域轮廓干净，不能出现重叠面、碎线或微小开口，否则后续展开、冲裁路径编制和有限板壳分析都会受到影响。对于需要激光切割或数控冲制的薄板，轮廓间距还要考虑加工热影响、冲头寿命和板材夹持余量；过窄的连接桥在密集阵列中会显著提高加工废品率。

　　安装边界方面，单板不宜只按无限大纹样处理，四周应保留实体边框。边框宽度根据板幅和板厚确定，窄边框适合室内小隔断，宽边框更适合外墙大板和需要频繁拆装的检修罩面。固定孔优先布置在边框实体区域，不应直接落在环形孔桥上。若板幅较大，可在背部设置加强筋或副框，加强筋方向与板件长边一致，交点处采用点焊、结构胶或机械连接；外露面则保持花格完整，避免螺钉穿过视觉中心。板与板拼接时要控制纹样节距，相邻两块板的环心位置应连续对齐，拼缝最好落在节点列或边框线上，这样即使存在微小安装误差，视觉上也不容易被察觉。

　　功能特性上，该结构同时具备装饰、透光、透气和防护作用。环形开孔使空气可以在板面两侧流动，适合热源设备外围、吊顶回风面和幕墙通风层；连续金属骨架又能提供一定抗冲击能力，比薄膜或布艺隔断更耐久。表面处理可根据环境选择喷涂、粉末涂装、阳极氧化或不锈钢原色，室外使用时还要考虑盐雾、紫外线和温差变形。选材阶段不能只看纹样效果，薄板厚度、孔桥最小宽度、边框刚度和挂件间距需要一起评估，才能保证成品从加工、运输到安装后的长期状态稳定。
