带前缘防滑钢筋格栅楼梯踏步构件

　　该踏步构件主要服务于工业厂房、检修平台、设备周边走道、罐区通道以及钢结构楼梯等场景，这类区域往往存在油污、积水、焊渣或散料掉落的情况，普通封闭钢板踏步容易积污打滑，而格栅式结构能够让液体和细小杂物直接透过踏面，保持通行面相对洁净。构件在设计上采用钢筋格栅承载形式，踏面由多根平行受力杆件与横向分隔杆件组成，整体形成稳定的网格受力体系；前缘位置做了加强处理，使人员上下梯时最先接触的边缘具有更高的耐磨性和抗冲击能力。

　　从使用功能看，踏步不仅承担人员通行载荷，还要兼顾防滑、排水、减重和后期维护便利性。踏面宽度按常用工业钢梯尺度控制，前缘突出部分能够明确提示踏步边界，减少踩空风险；两侧与梯梁连接的端板预留安装孔，可通过螺栓或焊接方式固定在梯梁上，安装边界清晰，便于在整段钢梯中逐件排布。端部封板与格栅主体组合后，既限制杆件侧向位移，也让踏步在搬运、吊装和就位过程中保持整体形状。

　　结构建模时将格栅受力方向与人员行走方向结合考虑：纵向杆件承担主要弯曲载荷，横向杆件起到定位、分载和防止单根杆件失稳的作用。踏面网格间距兼顾透空率与脚感，过密会增加积灰和自重，过疏则影响行走舒适度并可能造成鞋跟、工具卡入。前缘采用连续加强构造，能够承受频繁踩踏和推车碾压；端板上的孔位按装配关系布置，孔边保留足够边距，避免紧固时局部应力集中。对于需要在平台转角、休息平台或不同梯宽条件下使用的情况，该类踏步可按宽度、长度和前缘形式形成系列化构件。

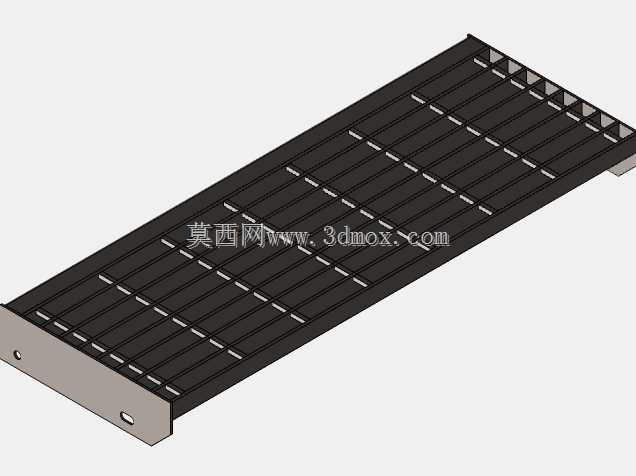

　　外形上，构件呈长条板式，主体为黑色格栅面，端部连接区域为板式结构，整体轮廓规则，适合批量排布。安装时需控制踏步间距、水平度以及与梯梁的贴合面；若采用螺栓连接，应保证孔位与梯梁预设孔一致，若采用焊接，则需注意焊接热输入对格栅杆件平直度的影响。由于踏步属于人员直接接触的安全部件，设计中对边缘刚度、踏面挠度和防滑性能都有较高要求，前缘加强不仅提高耐久性，也在视觉上形成明显的踏边标识。

　　在三维设计过程中，格栅杆件、横向分隔、端板、安装孔和前缘包边分别按独立几何关系组织，便于后续调整网格密度、踏步宽度和连接孔距。虚拟零件的建模方式能够在不逐个绘制重复杆件细节的情况下保持装配表达完整，同时方便工程人员检查杆件与端板、前缘与梯梁之间的干涉关系。构件整体透空，风阻小，自重较实心钢板踏步低，对钢梯主梁和支撑结构的载荷更友好；开放网格还便于现场清理，减少积料造成的腐蚀隐患。

　　实际选型时，需结合梯段宽度、通行人流、是否有推车通行、环境腐蚀程度以及安装方式确定杆件规格和端部固定方案。对于油污较重的车间，可在该结构基础上配合防滑齿形或附加防滑条；对于户外检修梯，则需重点考虑镀锌或防腐涂层对装配尺寸的影响。该模型完整表达了钢筋格栅踏步的主体形态、前缘加强、端板连接和孔位边界，可用于钢梯方案布置、构件干涉检查、装配关系确认以及加工前的结构沟通。
