RS232串口数据传输连接线建模设计

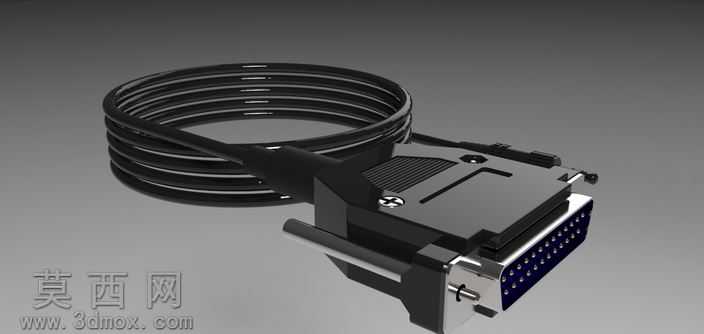

本作品为RS232串口数据传输连接线的三维建模成果，建模过程以还原实物真实结构与外观质感为核心目标，首先通过实物测绘获取接口端金属插针排布、塑料外壳卡扣结构、线缆外径与弯折曲率的精准尺寸参数，在三维建模软件中先完成D-sub接口端的结构搭建：先绘制金属屏蔽外壳的基础轮廓，通过拉伸、切除特征做出外壳上的固定螺丝孔位、卡扣卡槽与防滑纹理结构，再逐一排布25根信号插针，还原插针的圆柱形态与镀金接触端的细微倒角，同时做出插针根部的塑料绝缘基座结构，确保接口内部各部件的装配关系与实物完全一致。线缆部分采用扫掠特征完成建模，先绘制符合实物自然盘绕状态的三维路径曲线，再以线缆横截面轮廓沿路径扫掠生成线缆主体，同时还原线缆外层黑色PVC护套的哑光质感，通过纹理贴图模拟护套表面的细微磨砂颗粒效果，避免渲染后出现塑料反光过强的失真问题。接口与线缆的衔接位置，建模时还原了尾部的应力释放护套结构，做出护套从接口端到线缆端的渐变锥度，以及护套表面的防滑凸棱细节，还原实物使用时防弯折断裂的结构设计。材质渲染阶段，针对不同部件匹配对应的物理材质：金属屏蔽外壳采用哑光锌合金材质，调整金属度与粗糙度参数模拟压铸金属的细微颗粒质感，固定螺丝采用亮面不锈钢材质，与外壳形成质感区分；插针接触端采用高反射率的镀金材质，还原金属接插件的导电接触部分外观；塑料外壳与线缆护套采用不同粗糙度的黑色PVC材质，接口基座的绝缘部分采用深灰色硬质塑料材质，通过材质参数的细微差异区分不同塑料部件的触感差异。场景布光采用三点布光法，主光源从侧上方打亮接口主体，突出金属外壳的结构轮廓与插针的金属光泽，辅光源补亮线缆盘绕部分的暗部细节，避免暗部死黑丢失结构信息，背景采用渐变灰色背景突出模型主体，最终渲染效果完整还原了RS232串口线的工业质感与结构细节，可用于数控设备连接场景的装配演示、通讯配件产品展示等用途，建模过程中严格遵循实物的装配逻辑，各部件可拆分用于结构拆解演示，也可导出为通用格式用于不同三维软件的二次编辑。
