城市空间用智能旋转停车传动结构设计

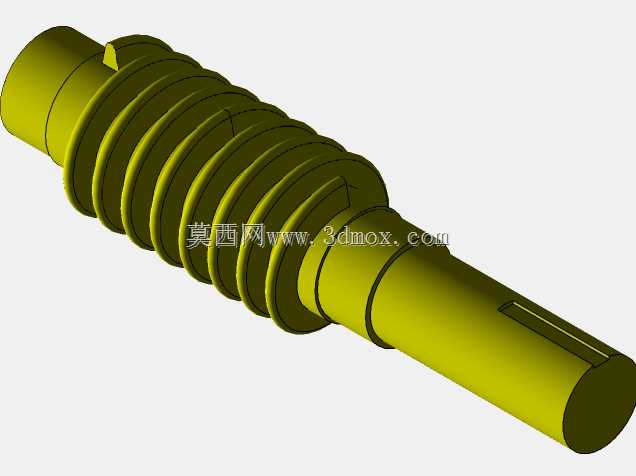

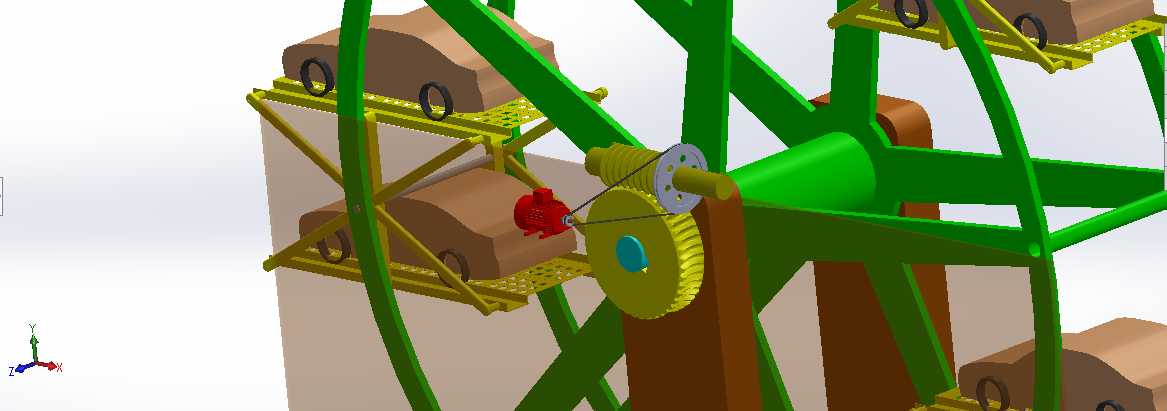

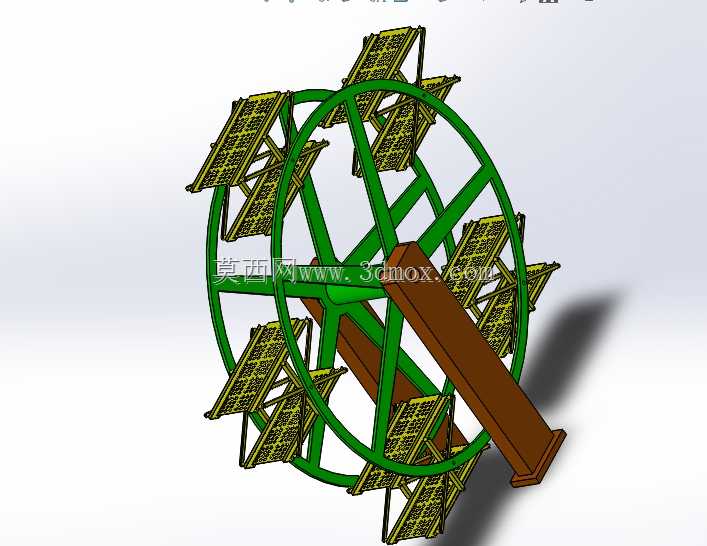

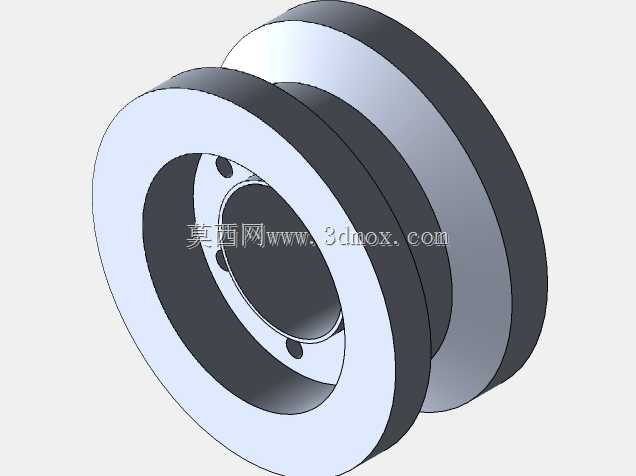

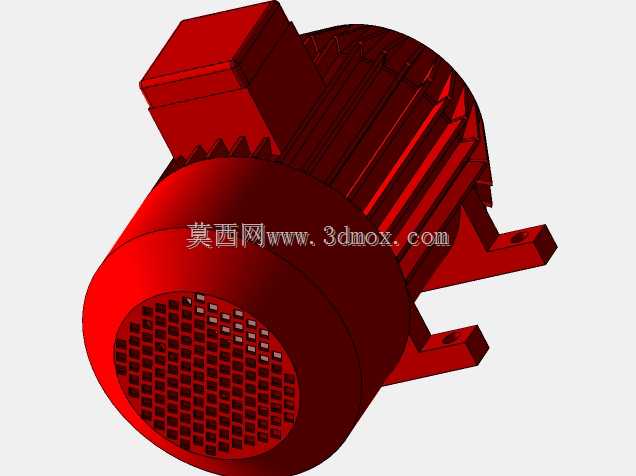

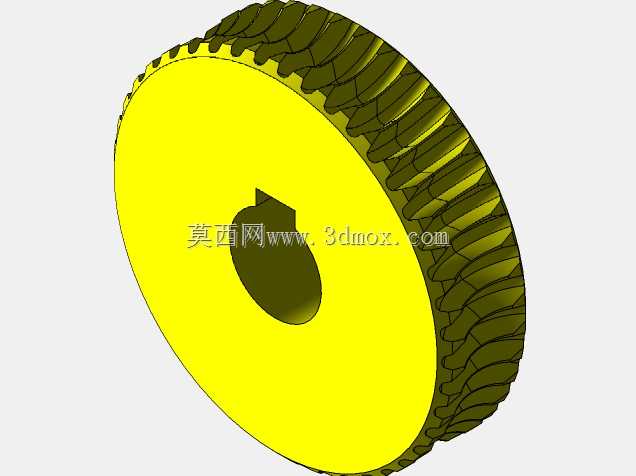

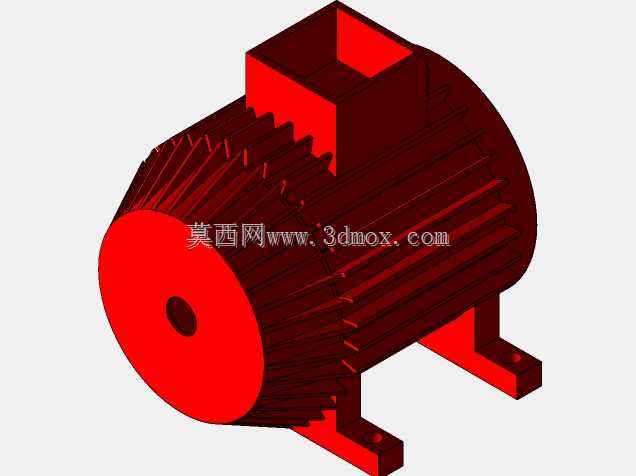

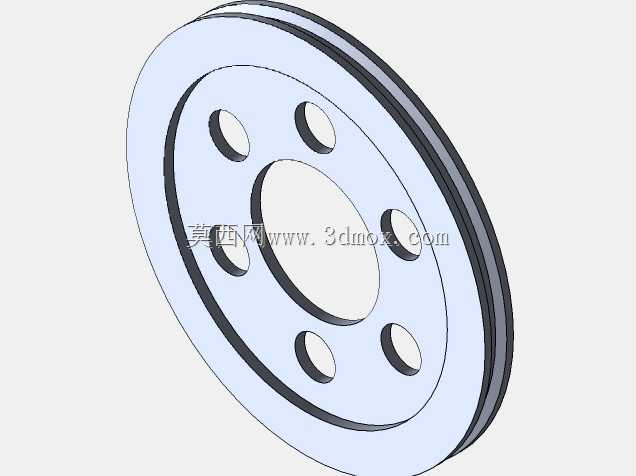

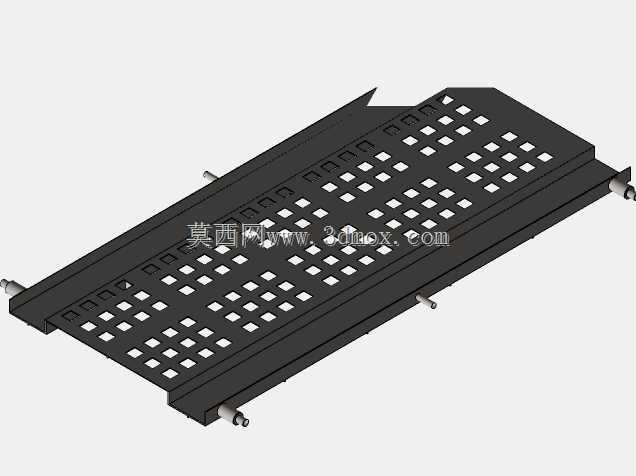

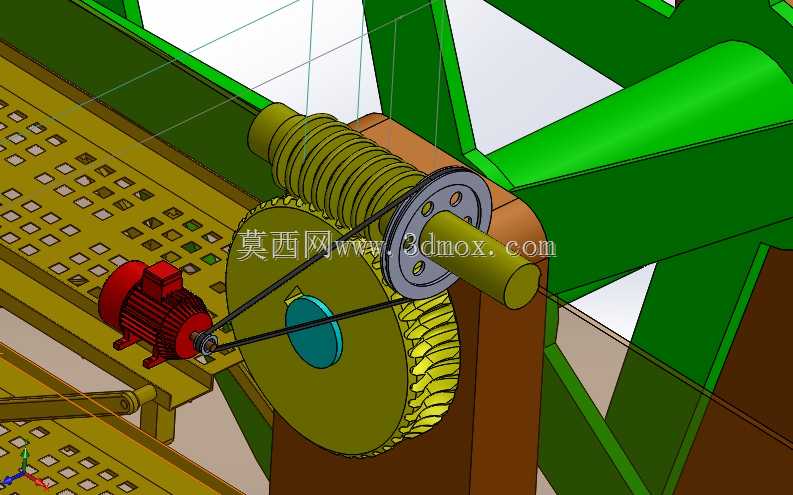

这套智能旋转停车系统的传动结构，核心适配城市核心区用地紧张的公共停车场景，针对传统平面停车场土地利用率不足的痛点，通过回转式载车布局实现单组占地范围内多车位的循环存取，可落地在商圈边角地块、老旧小区闲置空地、写字楼配套停车区等空间局促的区域，无需大面积平整场地即可完成布设。从结构设计逻辑来看，整套传动单元采用蜗轮蜗杆配合带传动的组合方案，输入端的动力单元通过带轮将扭矩传递至蜗轮蜗杆副，利用蜗轮蜗杆的大减速比特性实现载车转盘的低速平稳回转，同时带传动结构可缓冲启停阶段的冲击载荷，避免硬连接带来的齿轮磕碰、载车台晃动问题，保障车辆停放及存取过程的稳定性。设计过程中优先考虑了安装边界的适配性，整套传动组件的安装基座采用型钢焊接框架，可直接与车库主体钢结构进行螺栓连接，无需额外浇筑复杂的设备基础，安装时仅需保证蜗轮输出轴的回转中心与载车转盘中心重合，水平度误差控制在千分之二以内即可满足运行要求，大幅降低现场施工的调试难度。功能层面，这套传动结构可承载多车位载车台的循环回转，配合电控系统可实现指定车位的自动对位，车主存取车时无需在车库内倒车挪位，仅需在出入口完成车辆停放，设备即可自动将空余车位回转至出入口位置，大幅缩短存取车的等待时间，同时避免车库内人车混行带来的安全隐患。结构细节上，蜗轮采用铜合金材质匹配钢制蜗杆，可降低长期运行的磨损速率，带轮张紧结构预留了足够的调节行程，可适配长期运行后皮带的塑性伸长量，日常维护仅需定期检查张紧度、补充润滑脂即可，无需频繁拆解核心传动部件。整套结构的外形尺寸经过优化，传动单元整体布置在载车台的侧下方，不占用载车平台的有效停车空间，同时预留了安全防护栏、检测传感器的安装位，可直接匹配不同规格的载车台尺寸，适配小型乘用车的停放需求，回转过程的转速控制在每分钟1转以内，避免转速过快带来的车辆滑移风险，传动副的自锁特性还可在断电状态下锁定转盘位置，防止溜车、回转偏移等安全问题。
